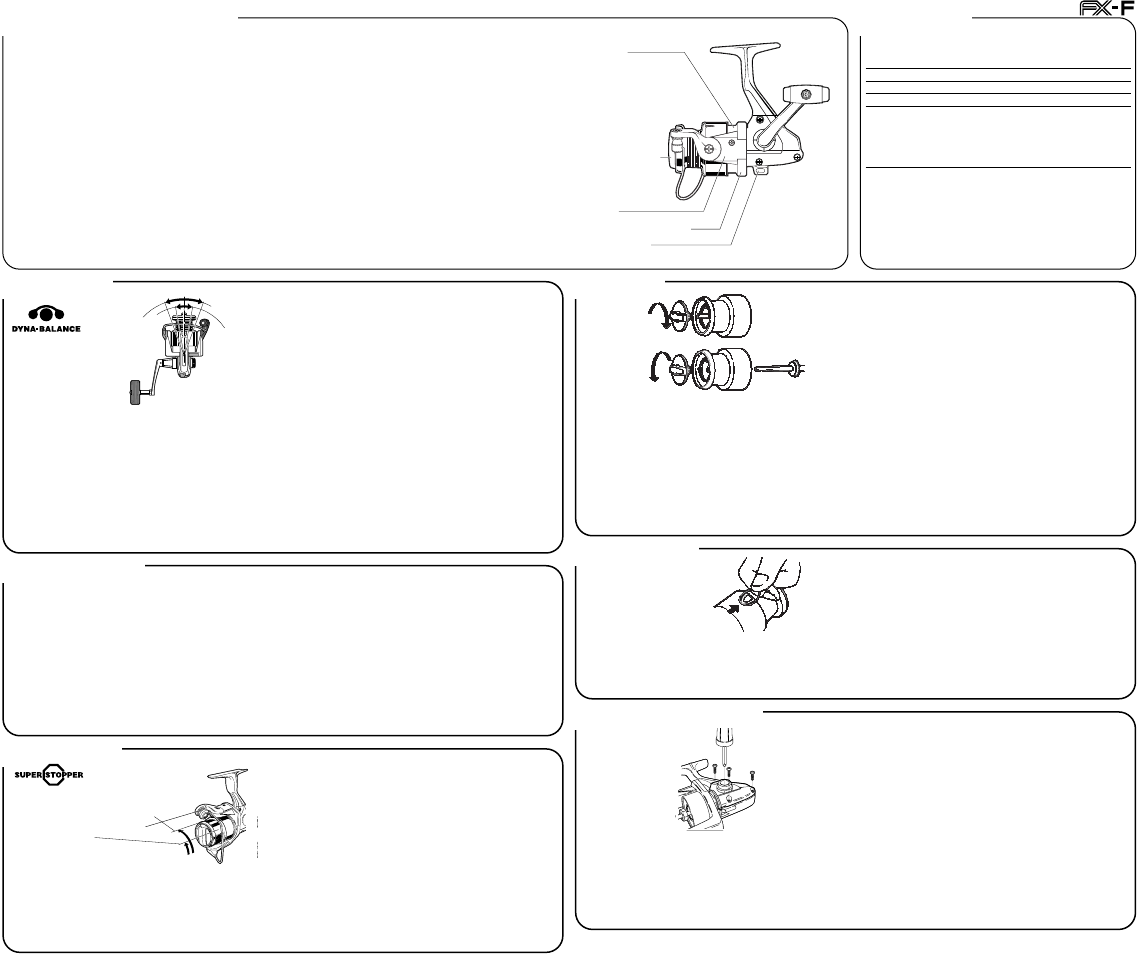

MANGO REVERSIBLE
Para servir a pescadores diestros y zurdos, los mangos de todos los
carretes giratorios de Shimano funcionan en cualquier lado del carrete.
Para cambiar el uso de la mano izquierda a la mano derecha:
1. Quite la tapa del tornillo del mango.
2. Coloque el mango en el lado opuesto.
3. Vuelve a colocar la tapa del tornillo del mango.
DYNABALANCE
®
AGRAFE DE MAINTIEN DE LA LIGNE
L'agrafe de maintien de la ligne située sur le côté du tambour est un
endroit pratique pour tenir votre ligne de façon à ce qu'elle ne s'emmêle
pas pendant l'entreposage. Lorsque la ligne est entièrement enroulée sur
le tambour, faites simplement une petite boucle à l'extrémité de la ligne et
glissez-la sous l'agrafe. Tirez sur l'extrémité libre de la ligne pour bien la
tendre.
SUJETADOR DE LÍNEA
El sujetador de línea situado a un lado del carrete es un lugar conveniente
para sujetar la línea y evitar que se desenvuelva mientras no esté en uso.
Con la línea completamente envuelta en el carrete, simplemente haga un
pequeño círculo en el cabo de la línea y deslícelo por debajo del sujetador.
Jale el cabo libre de la línea para evitar que quede floja.
LINE KEEPER CLIP
The line keeper clip on the side of your spool is a handy spot to hold your
line so it does not unravel in storage. With the line completely wound on
to the spool, simply make a small loop in the end of the line and slide it
under the clip. Pull on the free end of the line to take up any slack.
LINE KEEPER CLIP
DYNABALANCE
Why does your reel feel so smooth?.....DynaBalance!
The traditional spinning reel is inherently off-balance; the rotor has a heavy
bail mechanism on one side, and the bail wire itself flips to one side.
Through computer analysis Shimano has redesigned the "spinning" parts
to give them perfect dynamic balance. The result; a spinning reel that
doesn't wobble.
All the benefits of DynaBalance may not be apparent but with use you'll
discover a lighter, smoother feel; smoother, more even retrieves; less
vibration getting in the way of your ability to sense the lightest bites.
Just give the handle a spin.
ÉQUILIBRE DYNABALANCE
Pourquoi le votre moulinet semble-t-il si agréable à manier?... Une seule
réponse: DynaBalance!
Les moulinets traditionnels sont généralement déséquilibrés: le rotor
ayant un mécanisme pesant d'un côté, et l'anse elle-même basculant de
l'autre côté. Grâce à l'analyse par ordinateur, Shimano a reconçu les
pièces du moulinet pour leurs apporter un équilibre dynamique parfait.
Résultat: un moulinet qui n'oscille plus!
Tous les avantages du DynaBalance ne sont pas apparents mais à l'usage,
vous découvrirez une sensation plus agréable, un retour plus facile et plus
uniforme, et moins de vibrations faisant obstacle à vos actions lorsque
vous sentez la prise mordre à l'hameçon.
Vous n'avez plus qu'à faire tourner la poignée!
DYNABALANCE
¿Por qué el nombre del carrete se siente tan suave? .....¡DynaBalance!
El carrete giratorio tradicional es de por sí desequilibrado; el rotor tiene
un pesado mecanismo de achique a un lado, y el mismo cable de achique
se voltea a un lado. A través de un análisis hecho por computadoras,
Shimano ha rediseñado las partes "giratorias" para darles el equilibrio
dinámico perfecto. El resultado: un carrete giratorio que no bambolea.
Todos los beneficios de DynaBalance pueda que no le sean aparentes
inmediatamente, pero con el uso usted descubrirá una percepción más
ligera y suave; cobrará con más suavidad e igualdad; sentirá una menor
vibración que pueda estorbar con su habilidad de sentir las mordidas más
suaves.
Solo haga girar el mago.
REVERSIBLE HANDLE
REVERSIBLE HANDLE
To accommodate both left and right handed anglers, the handles of all
Shimano spinning reels work on either side of the reel. To change from
left to right hand drive:
1. Remove the handle screw cap.
2. Place handle on the opposite side.
3. Replace handle screw cap.
POIGNÉE RÉVERSIBLE
Pour accommoder les pêcheurs de lancer gaucher ou droitier, les
poignées des moulinets à lancer léger Shimano fonctionnent très bien d'un
côté ou l'autre. Pour changer la poignée du côté gauche au côté droit, il
suffit tout simplement de suivre ces instructions:
1. Enlever la vis de la poignée
2. Placer la poignée sur le côté opposé
3. Replacer la vis de la poignée.
REEL SIDE COVER REMOVAL
For those of your who prefer to maintain your own reel, the side cover
may be removed in the following manner:
1. Remove the spool assembly.
2. Remove the rotor nut lock screw and completely loosen the rotor nut.
3. Remove the side cover screws and handle assembly.
4. Lift the rotor from the body and remove the side cover.
CÓMO QUITAR LA CUBIERTA LATERAL DEL
CARRETE
Para aquellos que prefieren mantener su propio carrete, la cubierta
lateral del carrete puede ser quitada de la siguiente manera:
1. Quite la montura del carrete.
2. Quite el tornillo con tuerca del rotor y afloje totalmente la tuerca del
rotor.
3. Quite los tornillos de la cubierta lateral y el montaje de la manivela.
4. Levante el rotor del cuerpo principal y quite la cubierta lateral.
RETRAIT DU COUVERCLE LATÉRAL DU MOULINET
Pour ceux qui préfèrent tenir directement le moulinet, le couvercle latéral
peut être retiré de la manière suivante:
1. Retirer l'ensemble du tambour
2. Retirer la vis de blocage de l'écrou du rotor et desserrer complètement
celui-ci
3. Retirer les vis du couvercle latéral et l'ensemble de la poignée
4. Soulever le rotor du corps de l'appareil et retirer le couvercle latéral.
FRONT DRAG
To increase drag strength turn the drag knob clockwise, counterclockwise
to decrease it. Once completely loose, continue to turn the drag knob
counterclockwise to remove the knob and slide off the spool for spool
change. When completely tightened by hand the drag is at maximum
strength. Forcing the knob to turn further or using tools to turn it may
result in damage to the reel.
To change spool, loosen the drag completely, unscrewing the drag
adjustment knob completely. Slide the spool off the shaft. When
removing and replacing spools ensure that the drag parts are properly
fitted on the spool shaft, and that the spool is firmly seated.
FREIN AVANT
Le frein avant se règle comme tous les moulinets à frein avant, en
tournant le bouton de frein dans le sens des aiguilles d'une montre pour
augmenter la tension ou dans le sens inverse pour la diminuer. Lorsqu'il
est complètement relâché, continuez à tourner le bouton de frein dans le
sens inverse des aiguilles d'une montre pour le retirer et faites glisser le
tambour pour remplacer celui-ci. Pour augmenter la tension, tournez le
bouton dans le sens des aiguilles d'une montre. Lorsqu'il est serré à fond,
la tension est au maximum. Ne pas forcer le bouton plus loin, ni utiliser
d'outils pour le tourner car ceci pourrait l'endommager.
Pour changer le tambour, dévissez complètement le bouton de réglage du
frein. Faites glisser le tambour et sortez-le de l'arbre. Veuillez à ce que
les pièces du frein soient bien remises en place lors du changement du
tambour.
ARRASTRE FRONTAL
Para aumentar la fuerza de arrastre, haga girar la perilla de arrastre en
el sentido de las agujas del reloj, en sentido contrario para reducir la
fuerza de arrastre. Una vez que esté completamente suelto, continúe
haciendo girar la perilla en el sentido contrario al de las agujas del reloj
para quitarlo y deslice el carrete hacia afuera para cambiarlo. Cuando lo
ajuste completamente a mano, el arrastre estará con su fuerza máxima.
El carrete podría ser dañado si se trata de forzar a que la perilla gire más
o si se trata de utilizar herramientas para hacerla girar.
Para cambiar el carrete, afloje el arrastre completamente,
desentornillando la perilla de ajuste de arrastre completamente. Deslice el
carrete fuera de su eje. Cuando quite y cambie los carretes asegúrese de
que los componentes del arrastre encajen adecuadamente en el eje del
carrete y que el carrete esté firmemente asentado.
FRONT DRAG
CONTROLS:
CARACTERÍSTICAS:
● Proporción de equipo 4.1:1
● Sistema anti bamboleo DynaBalance
®
● Sistema contra marcha atrás Super Stopper
®
sin juego
● Dial frontal para el mecanismo de arrastre con chasquido
positivo
SPECIFICATIONS
FEATURES:
● 4.1:1 gear ratio
● DynaBalance
®
anti-wobble system
● No-play Super Stopper
®
anti-reverse
● Front dial drag mechanism with positive click
FX-F SERIES SPECIFICATIONS:
ITEM GEAR WEIGHT LINE CAPACITY
No. RATIO
oz.(g) lb-yds.
FX-1000F 4.1 : 1 8.6 (244) 2-270, 4-140, 6-110
FX-2000F 4.1 : 1 9.0 (254) 6-170, 8-120, 10-100
FX-4000F 4.1 : 1 11.9 (338) 8-240, 10-200, 12-160
FX-F REELS ARE PROTECTED BY THE FOLLOWING
PATENTS
MODEL U.S.A. PAT. No.
• FX-1000F/FX-2000F/FX-4000F 4753398, 5244166
5379957
SUPER STOPPER
El diseño contra marcha atrás del Super Stopper fue hecho para
proporcionarle tres veces más el número de puntos de detención, y un
equipo de detención más grande y duradero. El resultado es un sistema
contra marcha atrás más fuerte y que ofrece prácticamente no juego. Le
ayuda a recuperar el anzuelo.
Haciendo girar la perilla contra marcha atrás hace que el Super Stopper
deje de funcionar lo cual le permite dar vueltas a la manivela en cualquier
dirección.
SUPER STOPPER
Le cliquet anti-retour Super Stopper est conçu pour vous donner trois fois
plus de position d'arrêt avec un dispositif de plus grande taille et plus
durable. Il en résulte un système anti-retour qui ne présente pratiquement
aucun jeu fonctionnel. Vous briserez moins souvent votre ligne et
rentrerez à la maison avec vos hameçons!
Un débrayage permet de libérer le système Super Stopper pour mouliner
dans les deux sens.
SUPER STOPPER
Super Stopper anti-reverse is engineered to give you three times more
stopping points, and a larger more durable stopping gear. The result is a
stronger anti-reverse system with virtually no back play. It helps you drive
the hook home.
Turning the anti-reverse switch turns Super Stopper off for free cranking
in either direction.
SUPER STOPPER
®
