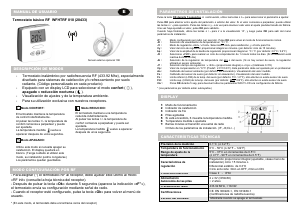

Manual de uso Watts RF WFHTRF 010 Termostato

Manual de uso

1: Modo de funcionamiento

2: Indicador de calefacción

3: Indicador de frío

4: Pilas agotadas

5: Si está encendido, 6 muestra la temperatura medida.

6: Temperatura medida o ajustada

7: Barras móviles al transmitir una señal de radio

O título de los parámetros de instalación. (rF, J0,CLr...)

MANUAL DE USUARIO

E

Termostato básico RF WFHTRF 010 (20433)

CARACTERÍSTICAS TÉCNICAS

DESCRIPCIÓN DE MODOS

- Termostato inalámbrico por radiofrecuencia RF (433.92 Mhz), especialmente

diseñado para sistemas de calefacción y/o refrescamiento por suelo

radiante. (Código personalizado en cada producto)

- Equipado con un display LCD para seleccionar el modo confort (

),

apagado o reducción nocturna ( ).

- Visualización de ajustes y de la temperatura ambiente.

- Para su utilización exclusiva con nuestros receptores.

DISPLA

Y

- Para asignar (*) el termostato RF al receptor, debe ajustar éste último al modo

«RF init» (consulte la hoja técnica del receptor).

- Después de pulsar la tecla «Ok» durante 5 segundos (aparece la indicación «rF”»),

el termostato envía su configuración mediante señal de radio.

- Cuando el receptor esté configurado, pulse la tecla «Ok» para volver al menú de

usuario.

* (En este modo, el termostato debe encontrarse cerca del receptor)

Sensor externo opcional 10K

Modo REDUCIDO:

El termostato mantiene una temperatura

reducida indefinidamente.

Al pulsar las teclas +/- la temperatura de

confort comienza a parpadear y puede ser

ajustada.

La temperatura medida vuelve a aparecer

después de unos segundos.

Modo CONFORT:

El termostato mantiene la temperatura

de confort indefinidamente.

Al pulsar las teclas +/- la temperatura de

confort comienza a parpadear y puede

ser ajustada.

La temperatura medida vuelve a

aparecer después de unos segundos.

Modo APAGADO:

Utilice este modo si necesita apagar su

calefacción. El display quedará en

blanco. (Tenga cuidado al utilizar este

modo, su instalación podría congelarse)

Los parámetros quedan guardados.

MODO CONFIGURACIÓN POR RF

P

A

RÁMETROS DE INSTALACIÓN

Precisión de la medición 0.1°C (ó 0.2°F)

Temperatura de funcionamiento 0°C - 50°C (ó 32°F – 122°F)

Rango de ajuste de la

temperatura

5°C - 37°C en incrementos de 0.5°C

(ó 41°F - 99°F en incrementos de 0.5°F)

Características de

regulación

Regulación proporcional integral (ajustable, véase menú de

instalación) ciclo: 15 minutos o

Diferencial estático de 0.3°K

Ciclo anti-corte: 3min en OFF, 2min en ON.

Protección eléctrica Clase II - IP30

Alimentación

Autonomía de las pilas

2 x 3V (CR2430)

~ 2 años

Frecuencia de radio 433.92 MHz, <10mW.

Certificaciones

CE. EN 300220-1, EN 301489-1

(Certificaciones de radiofrecuencia)

Versión del software Mostrada cuando se apaga el termostato.

Pulse la tecla OK durante 5 segundos. A continuación, utilice las teclas + ó – para seleccionar el parámetro a ajustar.

Pulse OK para alternar entre ajuste del parámetro o edición del valor. Si el valor comienza a parpadear, puede utilizar

las teclas + / - para ajustarlo. Pulse las teclas + y - a la vez para devolver este valor al ajuste predeterminado de fábrica.

Una vez haya ajustado el valor, pulse OK para validarlo.

Cuando haya finalizado, utilice las teclas + / - para ir a la visualización ‘rF’, y luego pulse OK para salir del menú

parámetros de instalación.

rF : Modo configuración por radio (ver sección). Pulse OK para volver al modo de funcionamiento normal.

J0 : Selección de visualización de temperatura en °C

/ °F.

J1 : Modo de regulación «Hot» / «Cold». Seleccione «Hot» para calefacción, y «Cold» para frío.

Cy : Valor del ciclo de regulación proporcional integral en minutos. (por defecto: ciclo de 15 minutos)

bp : Valor de la amplitud de la banda de regulación proporcional integral en °C / °F (por defecto: 2.0°C

/ 3.6°F)

J5 : Seleccione «PMP» para realizar un ciclo de comprobación de 1 minuto todos los días. (Si la instalación está

inactiva durante un día)

J6 : Selección de la regulación de temperatura del aire

o del suelo. (Si no hay sensor de suelo, la regulación

utilizará el sensor ambiente).

J7 : Selección del tipo de regulación : « rEG » (proporcional integral) o « Hys » (Histéresis 0.3°K)

Cp : Valor de compensación en °C/°F (Predef.: 2.0°C

/3.6°F). Este parámetro debe ser ajustado por un profesional

Ao : Calibrado del sensor ambiente (por defecto: sin desviación). Visualización del valor medido

Fo : Calibrado del sensor de suelo (por defecto: sin desviación). Visualización del valor medido

FL : Límite inferior (LOW) de la temp. del suelo (por defecto: 5°C

/ 41°F), sólo efectivo si existe sensor de suelo

FH : Límite sup. (HIGH) de la temp. del suelo (por defecto: 28°C

/ 82°F), sólo efectivo si existe sensor de suelo

CLr : Pulse OK durante 5 seg. para devolver todos los parámetros WFHT LCD a la configuración de fábrica

* (Los parámetros por defecto están subrayados.)
