Manual de uso Bauknecht ETPI 8540/IN Placa

Manual de uso

ES45

Desembalar el producto y comprobar que no se haya dañado durante el transporte. En caso de problemas, contactar con el revendedor o el Servicio de Asistencia al Cliente.

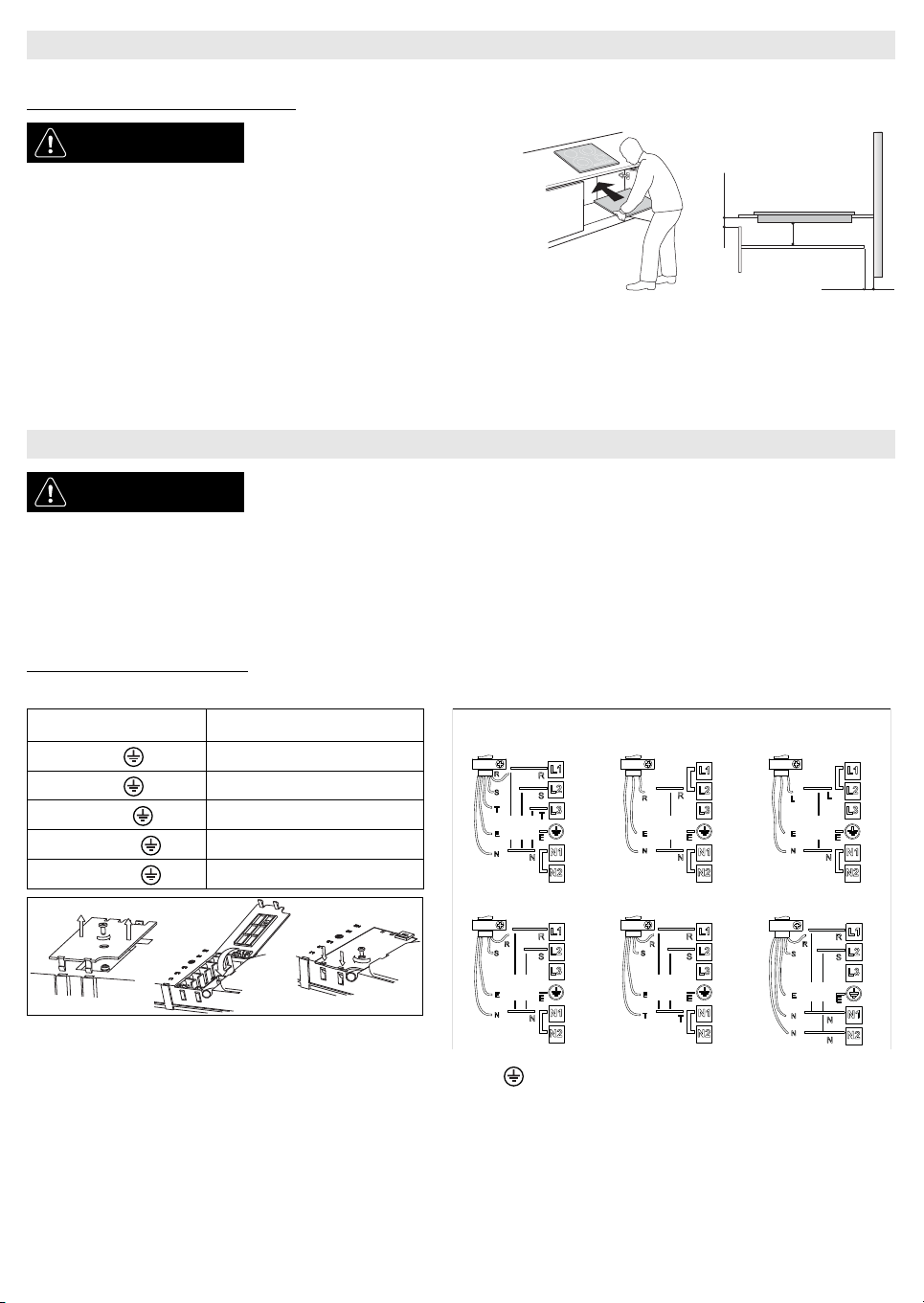

Preparación de la unidad de alojamiento

Conexión al bloque de terminales

Para la conexión eléctrica, utilice un cable de tipo H05RR-F, como se indica en la tabla siguiente.

Conecte el conductor de toma de tierra amarillo/verde al terminal marcado con el símbolo .

Dicho conductor debe ser más largo que el resto.

1. Quite la tapa de la regleta (A) aflojando el tornillo e introduzca la tapa en la bisagra (B) de la regleta.

2. Quite unos 70 mm del recubrimiento protector del cable de alimentación.

3. Quite unos 10 mm de envolvente de los conductores. Fije el cable de alimentación en la abrazadera y conecte los conductores al bloque de terminales como indica

el esquema de conexión ubicado cerca de la regleta.

4. Fije el cable de alimentación con la abrazadera.

5. Cierre la tapa (C) y fíjela a la regleta con el tornillo - punto (1).

Cada vez que se conecta a la alimentación de red, la placa de cocción realiza un control automático durante unos segundos.

Si la placa ya está dotada de cable de alimentación, siga las instrucciones de la etiqueta aplicada en el mismo. Efectuar la conexión a la red de suministro eléctrico

mediante un interruptor multipolar con distancia mínima de separación entre los contactos de 3 mm.

INSTALACIÓN

ADVERTENCIA

- Instalar un panel separador debajo de

la placa de cocción.

- La parte inferior del producto no debe

quedar accesible después de la

instalación.

- En caso de instalar un horno abajo, no

interponer el panel separador.

• La distancia entre la cara inferior de la placa y el panel separador debe respetar las dimensiones indicadas en la figura.

• Para asegurar el funcionamiento correcto del aparato, la abertura mínima necesaria entre la superficie de apoyo y el lado superior del plano del mueble no debe

estar obstruida.

• Realizar todos los trabajos de corte del mueble antes de colocar la placa de cocción; quitar cuidadosamente las virutas y los residuos de serrín.

• En caso de instalación al ras, llamar al servicio de asistencia para pedir el montaje del kit de tornillos 4801 211 00112.

• Para quitar la placa de la encimera, utilice un destornillador (no suministrado) soltando los muelles de la parte inferior del aparato.

CONEXIÓN A LA RED ELÉCTRICA

ADVERTENCIA

- Desconecte el aparato de la red eléctrica.

- La instalación del aparato debe dejarse en manos de un técnico cualificado que conozca a fondo la

normativa de seguridad e instalación.

- El fabricante declina toda responsabilidad con respecto a personas, animales o bienes en caso de incumplimiento de las normas mencionadas en

este capítulo.

- La longitud del cable de alimentación debe ser suficiente para que la placa de cocción se pueda retirar de la superficie de apoyo.

- Asegúrese de que el valor de tensión indicado en la placa de identificación, colocada en el fondo del aparato, coincida con el valor de tensión

de la vivienda.

- No utilice prolongadores.

Conductores Cantidad x tamaño

220-240 V ~ +

3 x 4 mm

2

230-240 V ~ +

3 x 4 mm

2

(sólo Australia)

220-240 V 3 ~ +

4 X 1,5 mm

2

380-415 V 3N ~ +

5 X 1,5 mm

2

380-415 V 2N ~ +

4 X 1,5 mm

2

mín 5 mm

mín 20 mm

mín 5 mm

380-415 V 3N ~ 220-240 V ~

230-240 V ~ (sólo Australia)

220-240 V ~ (sólo Reino Unido)

380-415 V 2N ~

220-240 V 3 ~ (sólo Bélgica) 380-415 V 2N ~ (sólo Holanda)

230 V

230 V

230 V

230 V

230 V

230 V

230 V

230 V

230 V

230 V

230 V

CBA
