Manual de uso

CONEXIÓN ELÉCTRICA

IMPORTANTE: la información relativa a voltaje y absorción de potencia se encuentra en la placa de características.

MONTAJE

AJUSTES PARA OTROS TIPOS DE GAS

Si el aparato va a utilizarse con un tipo de gas distinto al especificado en la placa de características y en el adhesivo informativo

pegado sobre la placa, cambie los inyectores.

Quite el adhesivo informativo y guárdelo con el manual de instrucciones.

Utilice reguladores de presión adecuados para las presiones de gas que se indican en las instrucciones de instalación.

• El cambio de los inyectores de gas debe realizarlo el Servicio de asistencia técnica o un técnico cualificado y

homologado.

• Si no se incluyen los inyectores con el aparato, solicítelos al Servicio de asistencia técnica.

• Ajuste el suministro al mínimo.

NOTA: si se utiliza gas de petróleo líquido (G30/G31), el tornillo para ajustar el suministro al mínimo debe apretarse

al máximo.

IMPORTANTE: si tiene dificultades para girar los mandos de los quemadores, póngase en contacto con el Servicio de

asistencia técnica para que sustituyan las tapas del quemador.

SUSTITUCIÓN DE LOS INYECTORES

(consulte la tabla de inyectores en las instrucciones de instalación)

AJUSTE DEL SUMINISTRO DE GAS AL MÍNIMO

REFERENCIA A LA NORMATIVA LOCAL

El electrodoméstico se suministra con una conexión cónica roscada de 1/2" que se conecta al suministro de gas (de acuerdo

con la norma ISO 7/1 RP 1/2).

La conexión se debe realizar de acuerdo con la norma NBN D 51-003 usando tuberías rígidas o de acuerdo con la hoja de

especificaciones A.R.G.B./03 usando tuberías flexibles.

El electrodoméstico debe instalarse con una válvula de cierre homologada por AGB.

SERVICIO DE ASISTENCIA TÉCNICA

ADVERTENCIA

Esta operación debe realizarla un electricista cualificado.

ADVERTENCIA

• Las conexiones eléctricas deben cumplir

las normas locales.

• La normativa exige que el aparato cuente

con toma de conexión a tierra.

• No utilice prolongadores.

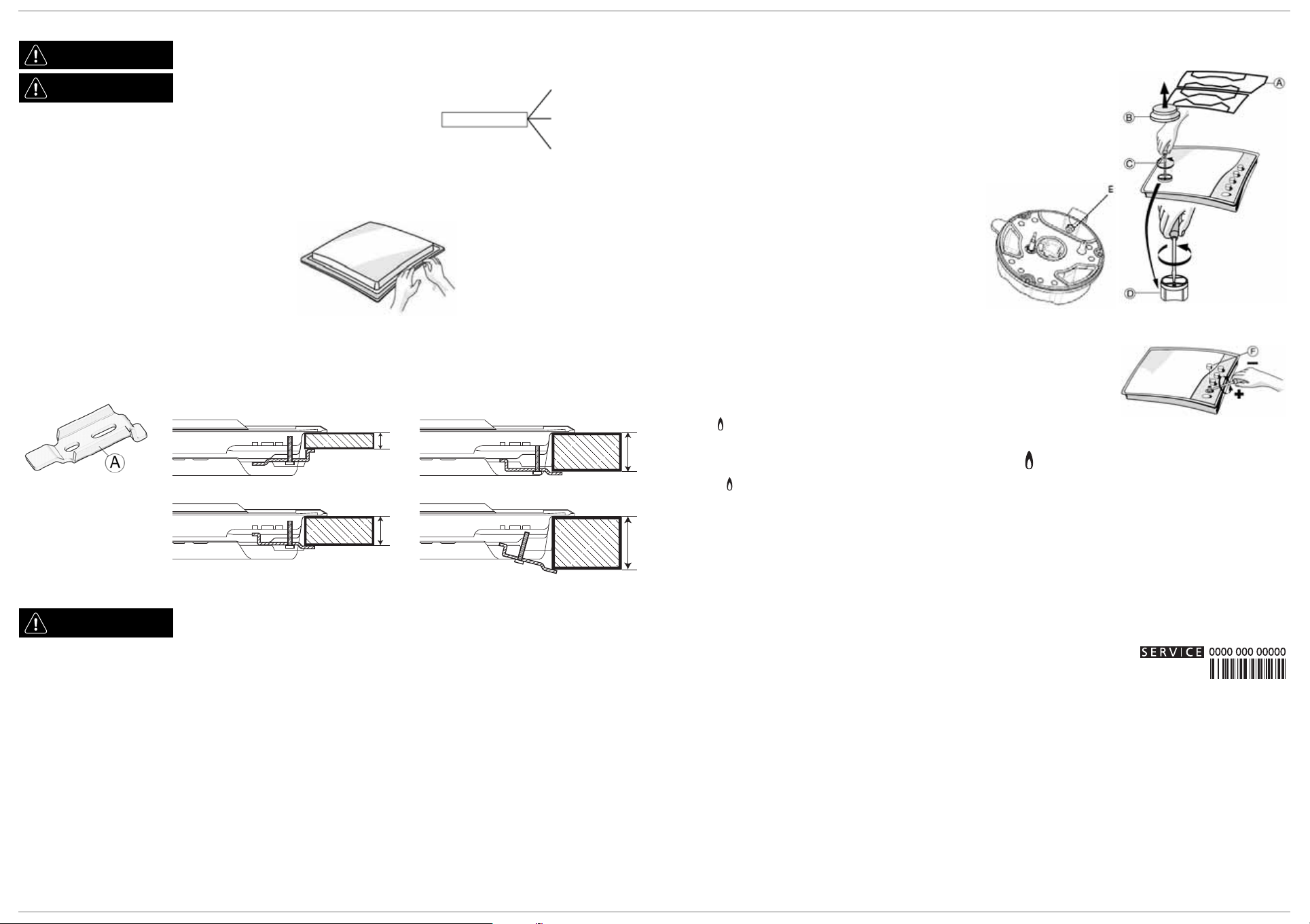

Una vez se haya limpiado el perímetro, coloque

la junta en la placa como se muestra en la figura.

Coloque la placa en la abertura realizada en la encimera respetando las dimensiones indicadas en las instrucciones de

instalación.

NOTA: el cable de alimentación debe tener la longitud suficiente para que se pueda extraer hacia arriba.

Para fijar la placa, utilice las abrazaderas (A) suministradas. Coloque las abrazaderas en las ranuras correspondientes

indicadas por las flechas y fíjelas mediante tornillos apropiados para el grosor de la encimera (consulte las siguientes figuras).

ADVERTENCIA

Esta operación debe realizarla un electricista cualificado.

L

N

Tierra

(amarillo/verde)

20

30

60

40

Encimera de 20 mm Encimera de 40 mm

Encimera de 30 mm Encimera de 60 mm

• Retire las parrillas (A).

• Extraiga los quemadores (B).

• Con una llave de cubo del tamaño adecuado (C),

desenrosque el inyector que va a sustituir.

• Sustitúyalo por el inyector correspondiente al nuevo

tipo de gas.

• Vuelva a montar el inyector en (D).

• Si la placa tiene un quemador de triple corona, utilice el

lado del cubo para cambiar el inyector (E).

Antes de instalar la placa, recuerde fijar la placa de

calibración del gas suministrada con los inyectores, de modo

que incluya la información existente relativa a la calibración

del gas.

Para asegurarse de que el suministro mínimo está ajustado correctamente, quite el

mando y realice lo siguiente:

• apriete el tornillo para reducir la altura de la llama (-);

• afloje el tornillo para aumentar la altura de la llama (+).

El ajuste debe realizarse con la posición de suministro de gas en el mínimo (llama

pequeña) .

• No es necesario ajustar el aire principal de los quemadores.

• Encienda los quemadores y gire los mandos de la posición máxima a la posición

mínima para comprobar la estabilidad de la llama.

Después de realizar el ajuste, vuelva a sellar la junta con cera o un material similar.

Antes de llamar al Servicio de asistencia técnica, asegúrese de que dispone de la siguiente

información:

- tipo de problema o fallo;

- modelo exacto (se indica en la etiqueta de las instrucciones y la garantía del producto);

- el número de servicio, que aparece después de la palabra SERVICE en la placa de

características situada debajo de la placa y en la etiqueta de la garantía;

- su dirección completa y el número de teléfono.

Si es necesario efectuar reparaciones, póngase en contacto con un servicio posventa

autorizado, según se indica en la garantía.
