DESCRIPCION DEL APARATO

La descripción y las caracteristicas que aparecen en este manual son a titulo de información y no son obligatorias. Seguros de la

calidad de nuestros productos, nos reservamos el derecho de realizar, sin avisar previamente, cambios o mejoras en ellos. Como

todas las campanas, estos aparatos se pueden instalar en versión filtrante o también en versión aspirante.

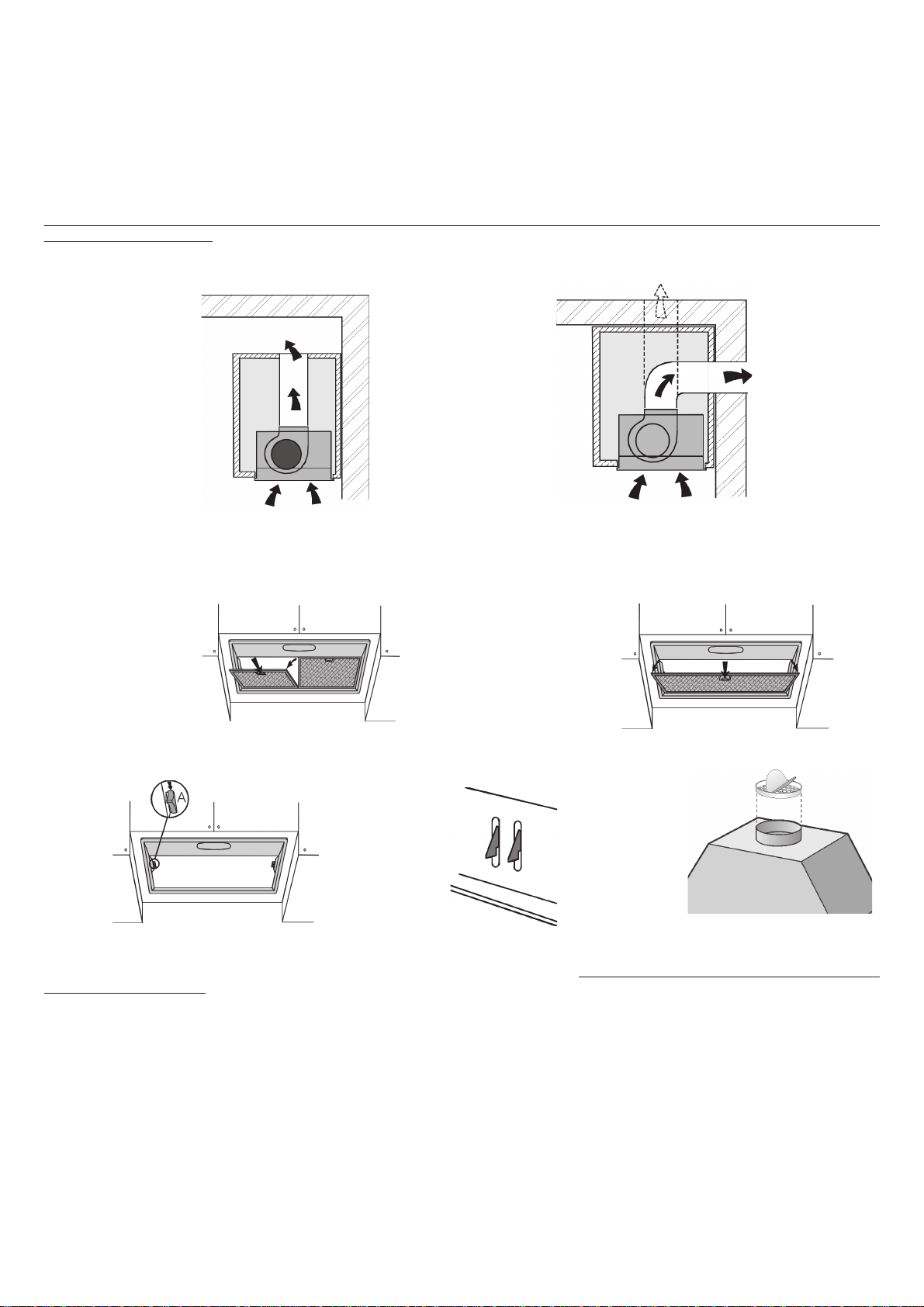

En la versión Filtrante (Fig. 1) el aire y los vapores transportados por el aparato, son depurados por des filtros de carbón y

puestos de nuevo en circulación en el ambiente. CUIDADO: en el modelo de versión filtrante es necesario utilizar los filtros de

carbón que purifica el aire devuelto al ambiente.

En la versión Aspirante (Fig. 2) los vapores y los olores de la cocina, se transportan directamente al exterior, por medio de un

conducto de evacuación, a través de las paredes o del techo. Por consiguiente ya no es necesario usar los filtros de carbón.

Decida ante que tipo de instalación quiere hacer.

Su aparato viene preparado para la versión filtrante, por lo tanto, si usted quiere instalar el aparato en versión aspirante, tiene que

quitar los filtros al carbón.

Este aparato resulta conforme a la normativa del 16.08.89 que hace referencia a la reducción de ruidos radioeléctricos (DIRECTIVA

CEE n. 76.889 modificada por la Directiva CEE 87.308)

INSTALACION

Aconsejamos la instalación de este aparato por parte de personal cualificado.

Leer atentamente las indicaciones del párrafo “IMPORTANTE” de la página 23 del manual de instrucciones.

Antes de comenzar las operaciones de montaje, para poder maniobrar el aparato con más facilidad, quiten el/los filtro/s

antigrasa: a nivel de la manilla, empujen el retén hacia el interior y tiren el filtro hacia abajo (Fig. 3a/3b).

Quitar el soporte de los filtros cambiando de posición los 2 retenes laterales A (Fig. 4).

Hacer en la base del armario la abertura necesaria para acoger el aparato (Fig. 7).

El espesor de la base inferior del armario tiene

que ser de 15 a 18 mm (Fig. 8).

Compruebe que las aletas de fijación (Fig. 5) al mueble de pared estén colocadas a una altura adecuada para el espesor del

fondo de dicho mueble. Si la distancia resulta ser inferior al espesor, habrá que aumentarla aflojando los 2 tornillos

correspondientes, situados en el interior del equipo.

Modelos AG356-AG357: Colocar la arandela en la boca de evacuación del aire del aparato practicando una ligera presión (Fig.6).

INSTALACIÓN EN VERSION FILTRANTE

Predisponer la alimentación eléctrica.

Introducir el aparato en la abertura predispuesta en el armadio (Fig. 7).

Realizar la abertura de evacuación del aire en la parte superior del armario (Fig.1).

Atrancar los 2 tornillos en el aparato (Fig. 8) hasta que adhieran al fondo del mueble de pared. No enroscar los dos tornillos con

demasiada fuerza, de manera que las bridas metálicas queden en la posición correcta.

Conectar un tubo a la boca de la salida del aire del aparato, que llegue a la parte superior del armario (el tubo no está incluido

en la dotación). Volver a colocar el soporte de los filtros (Fig. 4) y los filtros antigrasa. Efectuar la conexión eléctrica de la campana

mediante el cable de alimentación.

Fig. 1

Fig. 2

Fig. 3a

Fig. 3b

Fig. 4

Fig. 5 Fig. 6
