3
PLANIFICACÓN
Identifique la altura y el tipo de puerta de garaje que tiene. Si
dispone de una puerta de una pieza, siga las instrucciones
de montaje contenidas en este manual y consulte las
instrucciones de instalación de la puerta de una pieza para
efectuar los procedimientos de instalación. Revise el área de
su garaje y observe si alguna de las siguientes instalaciones
corresponden a la suya. Podría ser necesario usar otros
materiales. Por eso, sería conveniente tener esta hoja y las
ilustraciones correspondientes a la mano cuando inicie la
instalación del abre-puertas.
Dependiendo de sus necesidades individuales, es posible que en
algunos casos se necesiten materiales o herramientas que no se
suministran con este producto.
• Página de instalación, 10 – Observe la pared o el techo sobre
la puerta del garaje. La ménsula del cabezal debe estar
firmemente sujeta a los soportes estructurales.
• Página de instalación, 12 – ¿Tiene techo terminado en el
garaje? Si así fuera, podría ser necesario usar una ménsula
adicional de soporte y accesorios adicionales de fijación.
• Página de instalación, 13 – ¿La puerta tiene paneles de acero,
aluminio, fibra de vidrio o ventanillas de vidrio integradas? Si
así fuera, será necesario colocar refuerzos horizontales y
verticales.
• Página de instalación, 18 – Según el tipo de construcción del
garaje, podría ser necesario montar prolongaciones de
ménsula o suplementos de madera para instalar los sensores.
• Página de instalación, 18 – Para la instalación alternativa del
sensor de reversa de marcha de seguridad en el piso, será
necesario usar accesorios de fijación no suministrados con la
unidad.
• ¿Hay otra puerta de acceso además de la puerta del garaje?
Si no es así, será necesario contar con el Desenganchador
externo rápido, Modelo 7702CB. Vea la página de Accesorios.
• Observe el borde de la puerta cuando se cierra contra el piso.
El espacio entre la base de la puerta y el piso no debe
exceder 6 mm (1/4 de pulg.). De no ser así, el sistema de
reversa de seguridad no va a funcionar debidamente. Véase el
Paso 3 de Ajuste. En tal caso, deberá corregirse la puerta o el
piso.
• El abre-puertas se debe instalar sobre el centro de la puerta.
Si hubiera un resorte de torsión o una placa central de soporte
que interfiera con la ménsula de cabecera, entonces la misma
podría instalarse dentro de una longitud de 1.22 m (4 pies) a
la izquierda o a la derecha del centro de la puerta.
• Si la puerta tuviera más de 2.13 m (7 pies) de altura, véase el
uso de juegos de riel de prolongación en la página de
Accesorios, página 32.
Sensor de seguridad
de reversa
Pared de cabecera
Puerta de
acceso
Sensor de seguridad
de reversa
La seperación entre el
piso y la puerta no debe
ser mayor de 6 mm (1/4 de pulg.)
Para puertas livianas de garaje (de fibra de vidrio, acero
fino, alumino, puertas con paneles de vidrio, etc.) es necesario
instalar un refuerzo horizontal y uno vertical. Véanse más
detalles en la página 13.
Es necesario ménsula de
soporte y accesorios de
fijación. Véase la página 12.
TECHO TERMINADO
Riel
Control de puerta
montado en pared
Resorte de torsión
La holgura en la tensión de la
cadena es normal cuando la
puerta se encuentra cerrada.
Centro de la
puerta del garaje

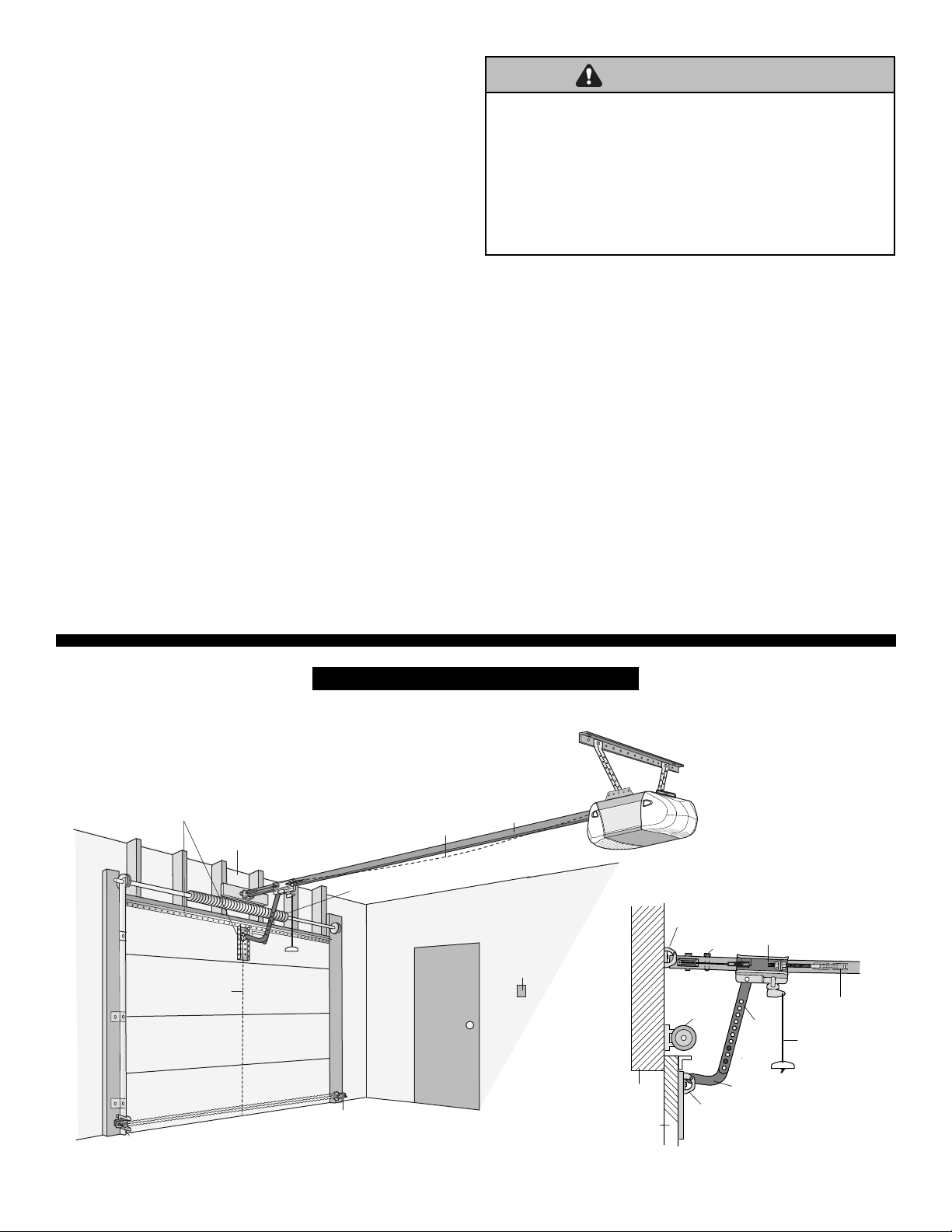

INSTALACIÓN TERMINADA
Trolley
Header
Wall
Garage
Door
Header
Bracket
Straight
Door
Arm
Emergency
Release
Rope & Handle
Door
Bracket
Curved
Door
Arm
Garage
Door
Spring
Chain
Trolley
Stop Bolt
CLOSED POSITION
Si el sistema de auto-reversa de seguridad no se ha instalado
debidamente, las personas (y los niños pequeños en particular)
podrían sufrir LESIONES GRAVES O INCLUSO LA MUERTE si
ocurriera un accidente cuando se cierra la puerta del garaje.
• El espacio entre la base de la puerta y el piso NO DEBE exceder
6 mm (1/4 de pulg.). De no ser así, el sistema de reversa de
seguridad no va a funcionar debidamente.
• Si hubiera una separación superior a la indicada, ES NECESARIO
reparar la puerta o el piso para reducir dicha distancia.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIAADVERTENCIA
Ménsula del
cabezal
Perno de tope
del carro
Carro
POSICIÓN CERRADA
Resorte de
puerta de
garaje
Brazo
recto de
la puerta
Cadena
Cuerda y manija
de desenganche
de emergencia
Brazo curvo
de la puerta
Ménsula de
la puerta
Pared de
cabecera
Puerta del
garaje
