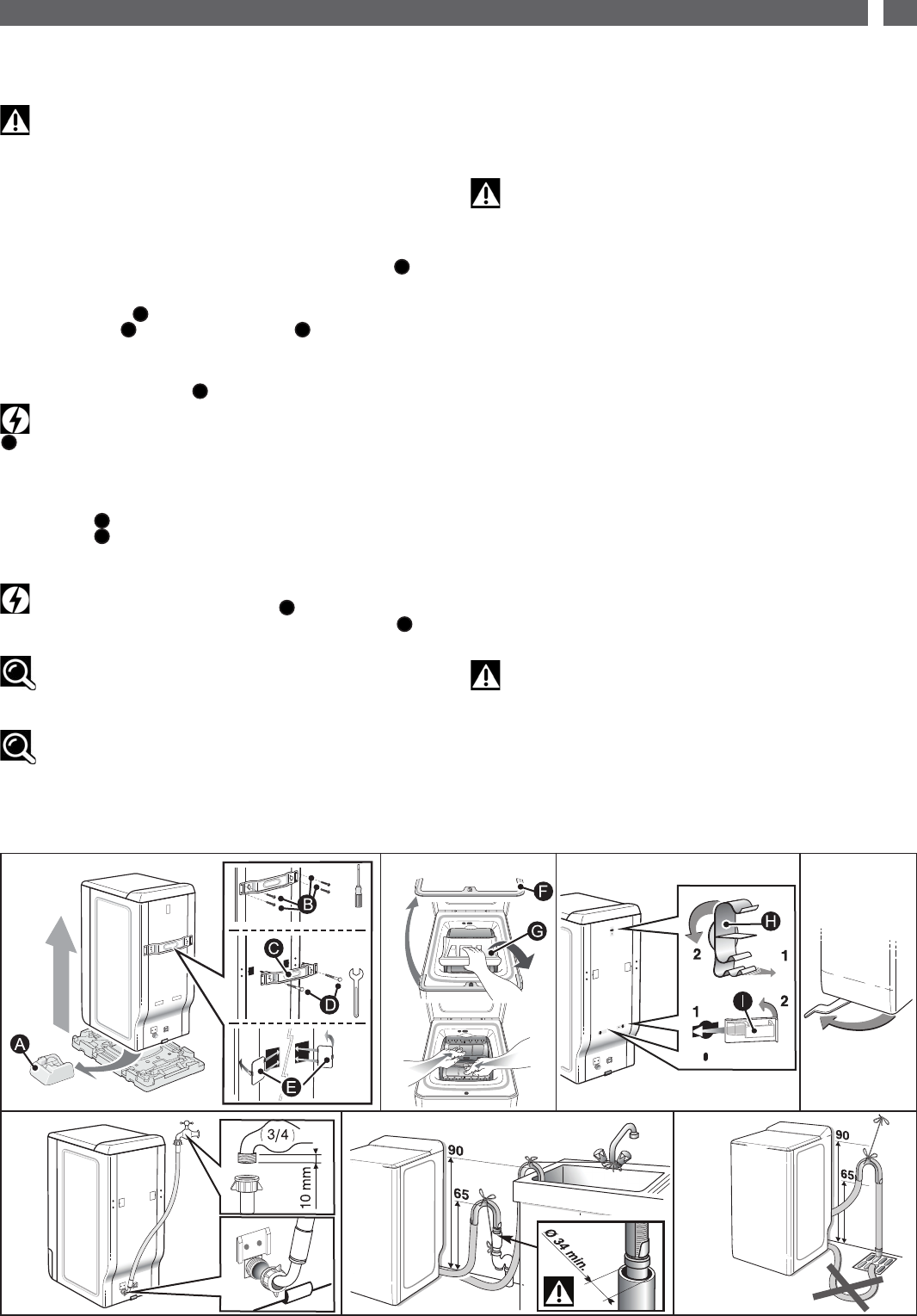

2 / INSTALACIÓN DE SU APARATO

ES

• DESMONTAJE DE LAS BRIDAS DE

TRANSPORTE

Importante:

Antes de cualquier utilización, es imperativo efectuar las

operaciones descritas a continuación.

Estas operaciones consisten en retirar todas las piezas que sirven para

inmovilizar la cuba de su aparato durante el transporte.

Estas operaciones llamadas «de desbridaje» son necesarias para

el buen funcionamiento de su aparato y el respeto de las normas

vigentes en materia de seguridad.

Si estas operaciones no se efectúan en su totalidad, podría ocasionar

daños graves a su aparato durante su funcionamiento.

–

Quite la lavadora de su zócalo (verique que el calzo al

mantenimiento del motor no ha quedado metido debajo de la

máquina) (Dibujo D3)

–

Quite los 4 tornillos con un destornillador (Dibujo D4)

– Quite la traviesa quitando los dos tornillos (Dibujo D5) mediante

una llave de 10 o de 13 mm (según el modelo) (asegúrese que los dos

tiradores de plástico jados sobre la traviesa se quitan al mismo

tiempo que esta última).

— Volver a colocar los tornillos en su emplazamiento inicial.

Atención:

Tape imperativamente los dos agujeros mediante tapaagujeros

provistos a este efecto (suministrado en la bolsa de accesorios)

(Dibujo D6)

–

Quite el calzo de inmovilización del conjunto tambor-cuba (Dibujo D7).

Para ello:

- levante la tapa de la máquina

- quite el calzo

- quite el calzo

- libere las puertecillas del tambor, bloqueadas en posición baja, apretando

simultáneamente sobre las dos partes.

Atención:

Quitar las abrazaderas soporte tubos y tape imperativamente

los agujeros mediante tapa-agujeros provistos a este efecto

(suministrado en la bolsa de accesorios) (

Dibujo

D8).

Consejo:

Le aconsejamos conservar todas las piezas de bridaje,ya

que habrá que montarlas de nuevo obligatoriamente si tiene que

transportar un día su máquina.

Información:

Antes de su salida de fábrica, su aparato ha sido controlado

minuciosamente; resulta pués posible que constate la presencia de

un poco de agua en la cuba o a nivel de las cajas de productos.

А

В

E

F

G

В

• DESPLAZAMIENTO DE SU APARATO

• Puesta sobre ruedecillas:

Si su máquina está dotada de ruedecillas escamoteables, puede

desplazarla fácilmente.

Para la puesta sobre ruedecillas, haga pivotar, desde la derecha hasta la

extremidad izquierda, la palanca situada en la parte inferior del aparato

(Dibujo D9).

Importante:

En funcionamiento, la máquina no debe apoyarse sobre sus

ruedecillas «delanteras»: no olvide volver a colocar la palanca en su

posición inicial.

• ALIMENTACIÓN DE AGUA FRÍA

Enchufe el tubo de alimentación (Dibujo 10):

— por una parte, sobre el racor situado detrás de la máquina

— por otra parte, sobre un grifo dotado de una contera leteada Ø 20x27

(3/4 BSP).

Si utiliza un grifo auto-taladrador, la apertura practicada debe tener un

diámetro de 6 mm como mínimo.

Llegada de agua:

- Presión de agua mini: 0,1 MPa ó 1 bar

- Presión de agua maxi: 1 MPa ó 10 bars

• Reemplazo del tubo de alimentación de agua

Durante el cambio, asegúrese del buen apriete y de la presencia de la

junta en las dos extremidades.

• EVACUACIÓN DE LAS AGUAS SUCIAS

Conecte el tubo de desagüe (Dibujo 11):

— de manera provisonial, sobre un fregadero o una bañera.

— o de manera permanente, sobre un sifón ventilado.

Si su instalación no está dotada de un sifón ventilado, procure que:

la conexión no esté estanca. En efecto, para evitar cualquier recalcado de

aguas usadas en la máquina, se recomienda vivamente dejar libre paso al

aire entre el tubo de desagüe de la máquina y el conducto de evacuación.

En cualquier caso, la cruceta de vaciado deberá ser colocada a una altura

comprendida entre 90 y 65 cm en relación con la base de la máquina.

Importante:

Procure mantener correctamente el tubo de desagüe mediante

una atadura para evitar que la cruceta se desprenda en curso de

vaciado y provoque una inundación.

Para que el agua usada se evacúe correctamente, no conduzca el

tubo de vaciado por un camino demasiado sinuoso. La proliferación

de codos reduce la ecacia de la bomba de vaciado.

Es posible evacuar las aguas usadas en el suelo a condición que el tubo de

desagüe pase por un punto situado a una altura comprendida entre 90 y 65

cm en relación con la base de la máquina (Dibujo D12).

13

D 10 D 11 D 12

D 7 D 8 D 9

C D

H

I

D 3

D 4

D 5

D 6

2

2

1

1
