IT

DIVACONDENS F24/F28

cod. 3541G920 - Rev. 00 - 08/2015

Termostato ambiente (opzional)

B

ATTENZIONE: IL TERMOSTATO AMBIENTE DEVE ESSERE A CONTATTI

PULITI. COLLEGANDO 230 V. AI MORSETTI DEL TERMOSTATO AMBIEN-

TE SI DANNEGGIA IRRIMEDIABILMENTE LA SCHEDA ELETTRONICA.

Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di que-

sti dispositivi dai loro contatti di interruzione. La loro alimentazione deve essere

effettuata tramite collegamento diretto dalla rete o tramite pile, a seconda del

tipo di dispositivo.

Accesso alla morsettiera elettrica

Dopo aver tolto il mantello è possibile accedere alla morsettiera elettrica. La disposizione

dei morsetti per i diversi allacciamenti è riportata anche nello schema elettrico alla

fig. 24.

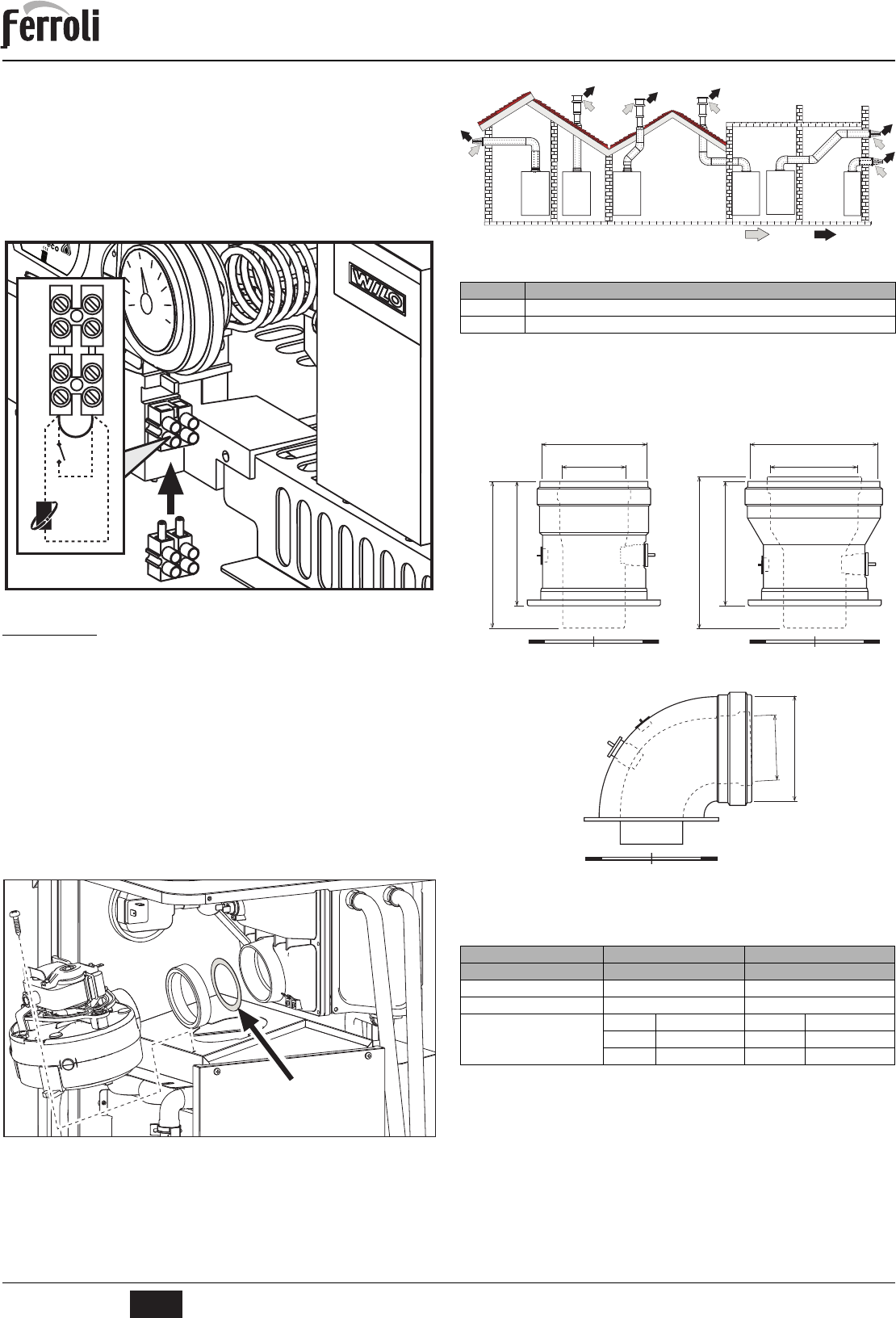

fig. 7 - Accesso alla morsettiera

3.6 Condotti fumi

Avvertenze

L’apparecchio è di “tipo C” a camera stagna e tiraggio forzato, l’ingresso aria e l’uscita

fumi devono essere collegati ad uno dei sistemi di evacuazione/aspirazione indicati di

seguito. L'apparecchio è omologato per il funzionamento con tutte le configurazioni ca-

mini Cny riportate nella targhetta dati tecnici. È possibile tuttavia che alcune configura-

zioni siano espressamente limitate o non consentite da leggi, norme o regolamenti locali.

Prima di procedere con l’installazione verificare e rispettare scrupolosamente le prescri-

zioni in oggetto. Rispettare inoltre le disposizioni inerenti il posizionamento dei terminali

a parete e/o tetto e le distanze minime da finestre, pareti, aperture di aerazione, ecc.

Diaframmi

Per il funzionamento della caldaia è necessario montare i diaframmi forniti con l’appa-

recchio, secondo le indicazioni riportate nelle tabelle successive.

Prima di inserire il tubo di scarico fumi è quindi d’obbligo verificare che vi sia il corretto

diaframma (quando questo sia da utilizzare) e che esso sia correttamente posizionato.

Nelle caldaie è montato di serie il diaframma di diametro più piccolo. Per la sostituzione

del diaframma (rif. 1 - fig. 8), procedere come indicato in fig. 8.

fig. 8

Collegamento con tubi coassiali

fig. 9 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)

Tabella. 2 - Tipologia

Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di

partenza. Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario

che eventuali tratti orizzontali dello scarico fumi siano mantenuti in leggera pendenza

verso la caldaia per evitare che eventuale condensa rifluisca verso l’esterno causando

gocciolamento.

fig. 10 - Accessori di partenza per condotti coassiali

Tabella. 3 - Diaframmi per condotti coassiali

1

Tipo Descrizione

C1X

Aspirazione e scarico orizzontale a parete

C3X

Aspirazione e scarico verticale a tetto

Coassiale 60/100 Coassiale 80/125

Massima lunghezza consentita 6 m 12 m

Fattore di riduzione curva 90° 1 m 0.5 m

Fattore di riduzione curva 45° 0.5 m 0.25 m

Diaframma da utilizzare

0 ÷ 2 m Ø 45 0 ÷ 6 m Ø 45

2 ÷ 4 m Ø 50 6 ÷ 12 m no diaframma

4 ÷ 6 m no diaframma

C

1X

C

1X

C

3X

C

3X

C

3X

C

1X

Ø 100

Ø 60

041001X0

Ø 100

Ø 60

120

142

041002X0

Ø 80

Ø 127

120

147

041006X0

72

139
