Manual de uso

Manual de instrucciones

Artefactos de Cocción

Estufas, Cubiertas y Hornos

Manual de instrucciones

Artefactos de Cocción

Estufas, Cubiertas y Hornos

31

4

Retire el difusor de calor

cuando éste se encuentre frío.

Con un destornillador

afloje el tornillo del regulador

de aire primario, desplace

el regulador hacia adelante

y aprete el tornillo nuevamente

en esta posición.

Para la fuente de calor de estufas y hornos de empotrar

11. Desprendimiento de llama

Fenómeno caracterizado por la separación de las llamas

de los puertos de la cabeza de la fuente de calor, es

ocasionado por exceso de aire primario. Para corregir

este fenómeno, deben seguirse las anteriores operaciones,

pero desplazando el dispositivo hacia abajo en las

fuentes de calor de mesa y hacia atrás en la fuente de

calor del horno.

12. Evite conectar más de un artefacto de un toma,

cuando la conexión se realiza con tuberías flexibles.

13. Las conexiones flexibles a base de elastómeros, no

deben quedar en contacto con las partes calientes del

artefacto o bajo la acción directa de los productos de

combustión, por lo que no deben cruzarse por detrás

del artefacto.

14. La longitud de la conexión flexible debe ser la mínima

posible, de acuerdo con el grado de desplazamiento

necesario del artefacto. En ningún caso será mayor que

150 cm.

15. Las conexiones flexibles deben instalarse de tal

manera que no se presente estrangulamiento que

obstruya el flujo normal de gas, no deben estar sometidas

a esfuerzos de tracción y deben posicionarse de tal

manera que no sufran daños mecánicos con elementos

circundantes al artefacto (tales como cajones o puertas)

o por quedar aprisionados. Además, se debe verificar

que la manguera flexible (rotulado) cumpla con los

requisitos de calidad adecuados para este uso.

Ubicación

de la fuente de gas

Manguera

150 cm

Artefacto

para cocción

52. Fuentes de calor selladas

A. Retire la parte superior de las fuentes de calor

B. Con una llave de copa de 7 mm, retire el inyector de

cada una de las copas de la mesa , girándolo hacia la

izquierda (sentido contrario de las manecillas del reloj),

en su lugar, coloque los inyectores que le fueron entregados

al comprar el artefacto, teniendo en cuenta que el inyector

para la fuente de calor tres fuegos es 1,3 mm, el de la

fuente de calor rápida es 1,15 mm, el de la fuente de

calor semirápida es 0,97 mm, y el de la fuente de calor

auxiliar es 0,72 mm.

En esta operación debe

emplearse

traba química fuerza media para evitar fugas.

C. Retire las perillas de las válvulas halándolas con

cuidado hacia arriba o hacia el frente según el caso.

D. Con un destornillador perillero de pala, calibre el

baipás de flujo MÍNIMO girando el tornillo con respecto

a la posición de CERRADO y en sentido contrario a las

manecillas del reloj, de acuerdo a:

Auxiliar: baipás cerrado (ambos gases)

Semirápido: ¼ de vuelta

Rápido: ½ de vuelta

Tres fuegos: de vuelta (una vuelta mas ¼)

E. Coloque nuevamente las fuentes de calor y perillas

en las posición original.

F. Verifique el funcionamiento de las fuentes de calor

tanto en flujo MÁXIMO como en flujo MÍNIMO.

G. Si en flujo MÍNIMO se presenta inestabilidad en la

flama (se apaga) o con un funcionamiento semejante

al flujo MÁXIMO, revise nuevamente la calibración del

baipás paso D.

H. Después de realizar la conversión del artefacto, no

olvide pegar en un lugar visible la calcomanía

"PRECAUCIÓN” que se encuentra en el interior de la

bolsa de inyectores.

I. Guarde el inyector retirado para un posible cambio.

En este caso deberá seguir de nuevo estas instrucciones

teniendo en cuenta que el ajuste del mínimo es en el

mismo sentido de las manecillas del reloj y retirando la

calcomanía "PRECAUCIÓN”.

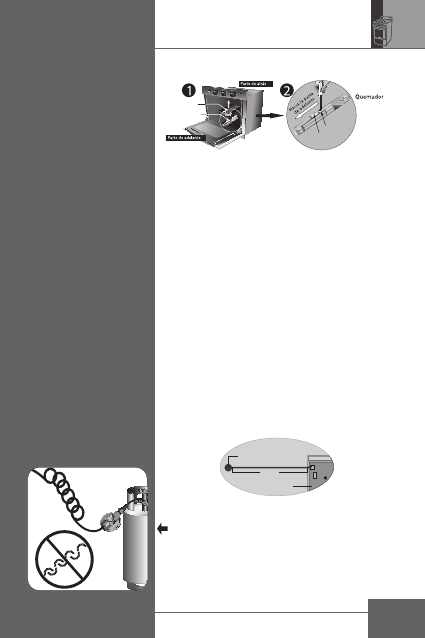

53. Fuentes de calor del horno

A. Retire la perilla que controla el encendido de la fuente

de calor del horno, halándola hacia el frente.

B. Calibración del baipás. Pueden presentarse dos casos:

El horno es controlado por un termostato:

En la parte inferior o superior; según sea el caso, del

termostato, encontrará una pequeña perforación por

la cual debe introducir un destornillador perillero de

pala hasta alcanzar el tornillo de regulación de flujo

MÍNIMO. Calibre el baipás girando el tornillo 1/2 vuelta

hacia la izquierda desde su posición original en sentido

contrario al de las manecillas del reloj.

2

1

0

Difusor de calor

Quemador

Tornillo

Regulador de aire

Puntuación
