Manual de uso

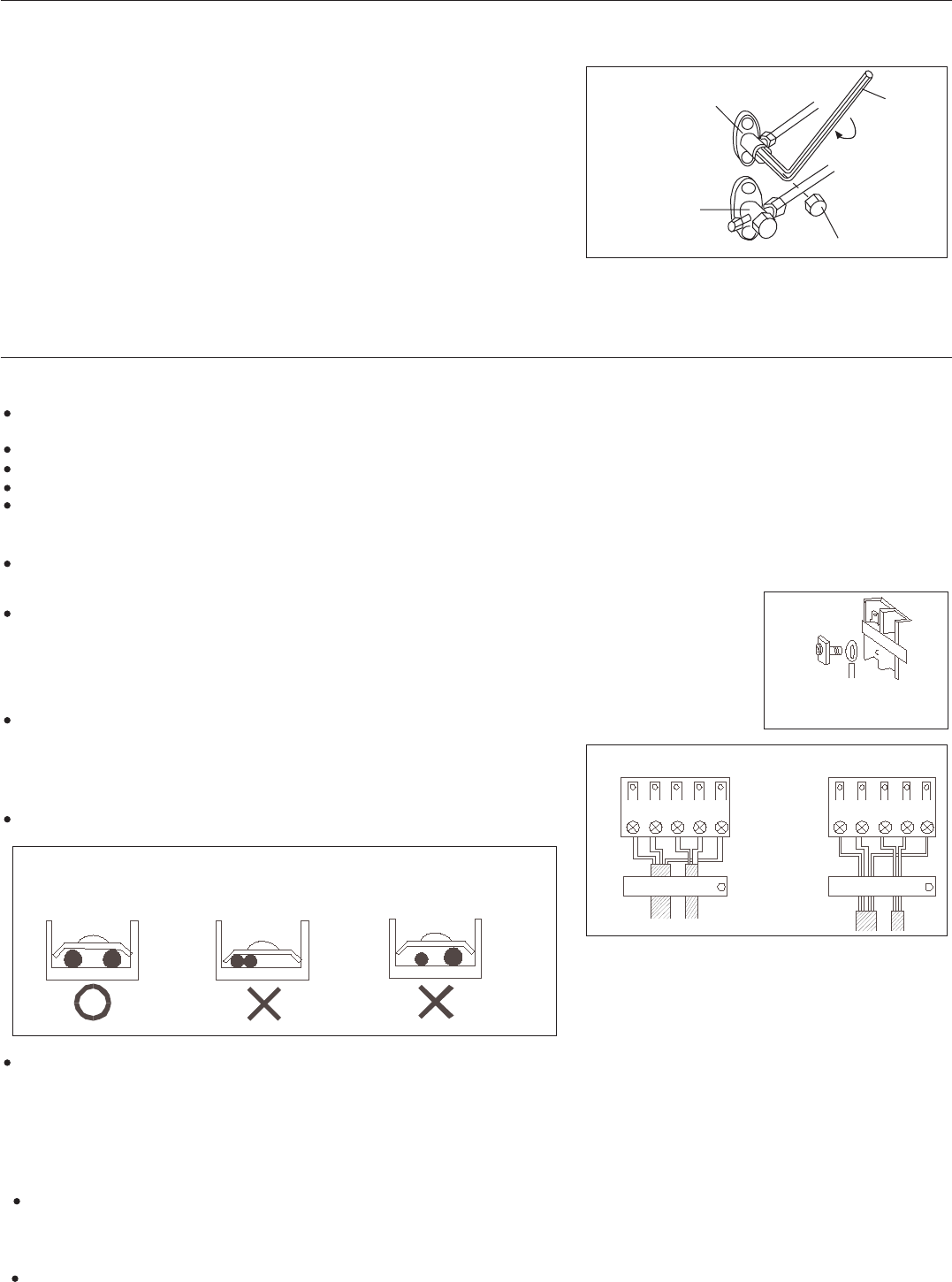

1. Electric wiring

The air conditioner must use special circuit , and wiring by the qualified electrician according to the wiring rules specified in national

standard.

The grounding wire and the neutral wire shall be strictly separated. Connect the neutral wire with grounding wire is incorrect.

The electric leakage breaker must be installed.

All the electric wire must be copper wire.Power supply: 1PH, 220-230V~, 50/60Hz.

The wiring method of power line is Y connection. If the power line is damaged, in order to avoid risk of electric shock, it must be replaced

by the manufacturer or its repair center or other similar qualified person.The connecting cable must be shielded.

Fuse: T3.15A 250VAC T16A 250VAC (Please check with the outdoor unit wiring diagram.)

Please check the circuit diagram about the fuse replaced.

Wiring method of orbicular terminals

For the connection wire with orbicular terminals, its wiring method is as shown in

the right figure: remove the connecting screw, put the screw through the ring on

the end of the wire, then connect to the terminal block and fasten screw.

Wiring method of straight terminals.

Crimp connection method for wires without terminals

For the connection wire without orbicular terminals, its wiring method is: loosen

the connection screw, and insert the end of the connection wire completely into

the Terminal block, then fasten the screw.

Slightly pull the wire outwards to confirm it is firmly held.

Note: Power line and communication wire are provided by consumers themselves.

Pump Down Operation

liquid

stop valve

Gas

stop valve

Valve cap

Hexagonal

wernch

In order to protect the environment, be sure to pump down when relocating or disposing of the unit.

1) Remove the valve caps from liquid stop valve and gas stop valve.

2) Carry out forced cooling operation.

3) After five to ten minutes, close the liquid stop valve with a hexagonal wrench.

4) After two to three minutes, close the gas stop vaile and stop forced cooling

operation.

Crimp connection method for connection wire

After connection,the wire must be fastened by wire cover. The wire cover shall press on the protection

coat of the connection wire,as shown in right top figure.

Note:When connecting the wiring,confirm the terminal number of indoor and outdoor units carefully.

Incorrect wiring will damage the controller of air conditioner or the unit can not operate.

3. Wiring method of outdoor unit:

Power line

Remove the repair board of the outdoor unit and loosen the wire cover A,then put the live wire, neutral wire and grounding wire through

the wire cover ,and connect them to terminal block correspon dingly. After connection, fasten wire cover to its previous state.

Communication wire of indoor unit.

Loosen wire cover , put the communication wire through the wire cover B, and connect them to terminal block correspondingly. After

connection, fasten wire cover B to its previous state.

2. Wiring method

Wiring Method for

Ring Terminal Block

Connect the wire with

same diameter to the

two sides of the terminal

Do not connect the

wire with same diameter

to the same side

Do not connect the

wire with different

diameters

Wiring work

Correct Pressing

Wrong Pressing

Terminal

block

Pressing

Clamps
