Manual de uso

Funcionamiento de la bomba de vacío

Para proteger el medio ambiente, asegúrese de realizar el vacío cuando cambie de emplazamiento la unidad o se deshaga de

ella

1) Quite las tapas de la válvula de retención de líquido y de la válvula de

retención de gas.

2) Ponga en marcha el aparato en el modo de funcionamiento de refrigeración.

3) Después de diez minutos, cierre la válvula de retención de líquido con una

llave Allen.

4) Después de dos o tres minutos, cierre la válvula de retención de gas y

detenga el funcionamiento del modo de refrigeración.

Cableado

1. Cableado eléctrico

• El aparato de aire acondicionado dede utilizar un circuito especial y el cableado debe ser realizado por un electricista profesional

conforme a las normas estándar nacionales de cableado.

• Es obligatorio separar el cable de tierra y el cable neutro. No se puede conectar el cable neutro con el cable de tierra.

• Se debe instalar un interruptor de fugas eléctrico.

• Todos los cables eléctricos deben ser de cobre. Fuente de alimentación: 1 PH, 220-230 V- y 50/60 Hz.

• El método de cableado de la línea de alimentación debe ser una conexión en Y. Si la línea de alimentación está dañada, para evitar

descargas eléctricas, debe ser reemplazada por el fabricante, por su centro de reparaciones o por otra persona similar capacitada.

Fusible: T 3,15 A/250 VAC T 16 A/250 VCA (Compruebe el esquema de cableado de la unidad exterior).

• Compruebe el esquema del circuito cuando vaya a cambiar el fusible.

2. Métodos de cableado

• Método de cableado de terminales circulares. En el caso de cables de conexión

con terminales circulares, el método de conexión debe ser el que se muestra en

la gura de la derecha: quite el tonillo de conexión, páselo por la arandela situada

en el extremo del cable y, a continuación, realice la conexión con el bloque de

terminales y apriete el tornillo. Método de conexión de terminales cuadrados.

• Para cables de conexión sin terminales circulares, el método de cableado es el

siguiente: aoje el tornillo de conexión, inserte el extremo del cable de conexión

completamente en el bloque de terminales y, a continuación, apriete el tornillo.

Tire ligeramente del cable hacia afuera para conrmar que está rmemente

sujeto.

• Método de conexión de engarce para cables sin terminales

• Método de conexión de engarce para el cable de conexión. Después de la conexión, el cable debe quedar sujeto por su cubierta. La

cubierta del cable presionará el recubrimiento de protección del cable de conexión tal y como se muestra en la gura superior derecha.

Nota: al conectar el cable, conrme el número de terminales de las unidades interior y exterior detenidamente. Si el cableado se realiza

incorrectamente, el controlador del aire acondicionado resultará dañado o la unidad puede dejar de funcionar.

3. Método de cableado de la unidad exterior:

• Línea de alimentación

Retire la tarjeta de reparación de la unidad externa y aoje la cubierta del cable A. A continuación, coloque la fase, el neutro y la tierra a

través de la cubierta del cable y conéctelos al bloque de terminales según corresponda. Después de la conexión, apriete la cubierta del

cable para devolverla a su estado anterior. Cable de comunicación de la unidad interior.

• Aoje la tapa del cable, coloque el cable de comunicación a través de la tapa de cable B y conéctelos al bloque de terminales según

corresponda. Después de la conexión, apriete la cubierta del cable B para devolverla a su estado anterior.

Nota: la línea de alimentación y el cable de comunicación no se incluyen.

Sujeción correcta Sujeción incorrecta

Bloque de

terminales

Abrazaderas

de sujeción

Método de cableado del

bloque de terminales con

arandela

Conecte cables con el

mismo diámetro a ambos

lados del terminal.

No conecte cables con

el mismo diámetro al

mismo lado.

No conecte cables

con diferentes

diámetros.

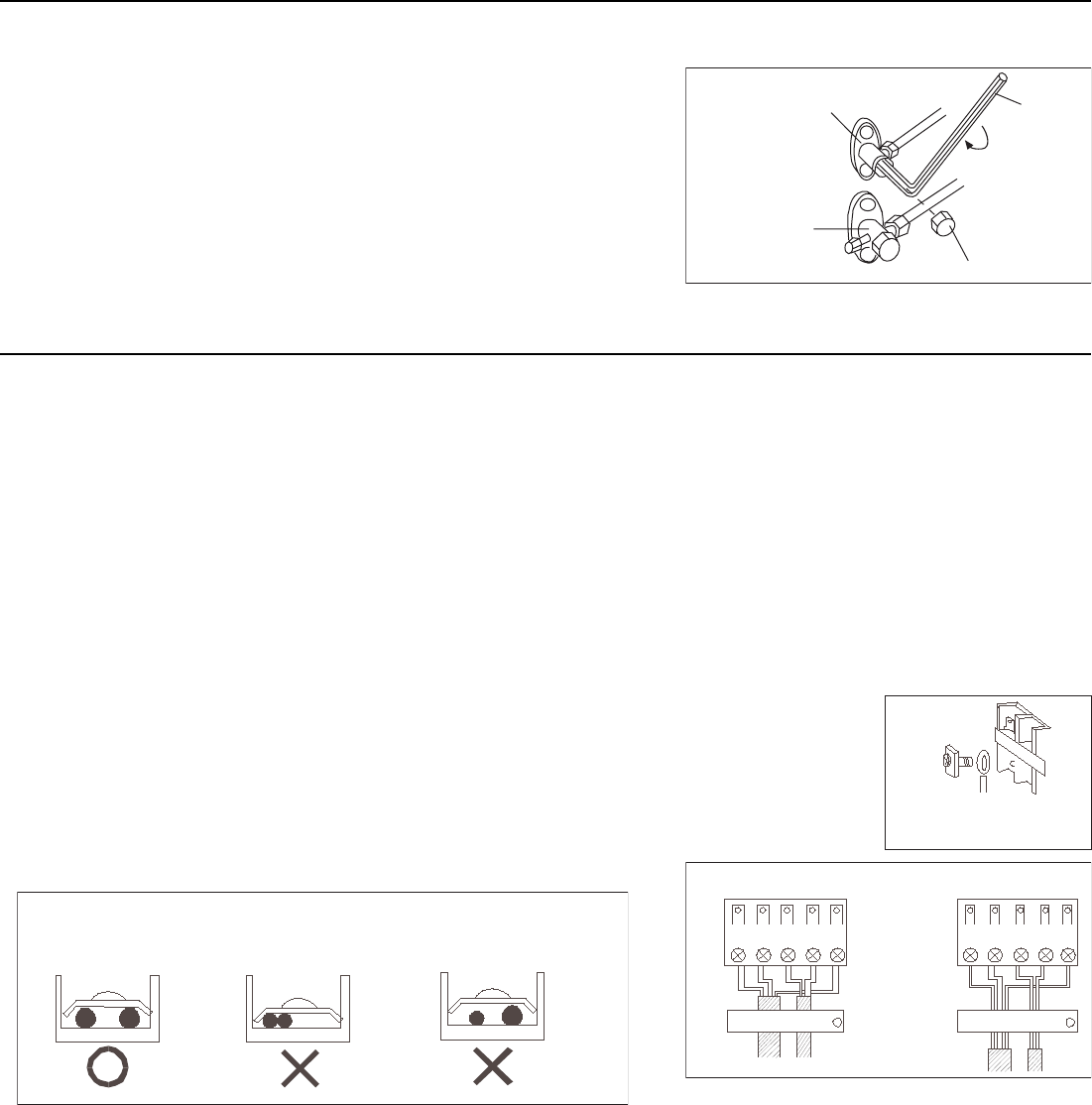

Válvula de retención de líquido

Llave Allen

Cerrar

Válvula de

retención

de gas

Tapa de

válvula
