ESPAÑOL
Para utilizar una barra de 12
pulgadas sola, usted primero debe
quitar el vástago de la barra de 6
pulgadas e instalarlo en uno de los
extremos de la barra de 12 pulgadas.
FRANÇAISE
Si vous souhaitez utiliser uniquement
une tige de 12 pouces, retirez au
préalable le montant de la tige de 6
pouces et installez-le sur l’une des
extrémités de la tige de 12 pouces.
Perfore oricios guía de 9/64 en la
estructura de soporte para ayudar
a jar la lámpara.
Percez des avant-trous de 9/64
po dans la structure porteuse pour
permettre de xer le luminaire.
Enrosque o sujete con cinta
los extremos de los cables
para unirlos, para que sea
más fácil pasarlos través de
los tubos de soporte. También
puede retirar el vástago
roscado para facilitar el acceso
del cable.
Consejo de Hunter Pro:
Torsadez ou enveloppez de
ruban adhésif les extrémités
des ls pour faciliter leur
enlage dans les tiges de
suspension. Il est possible de
retirer le montant leté pour
faciliter l’accès aux ls
Conseil Pro Hunter:
SUGERENCIAS DE LIMPIEZA
¡Trate con cuidado la lámpara! La limpieza periódica reducirá
la necesidad de una limpieza profunda. Para la limpieza
periódica, apague la lámpara y
limpie la lámpara con un trapo
limpio de microbra o de algodón
sin pelusas. Nunca rocíe limpiador
directamente sobre la lámpara.
FINALIZACIÓN DE LA INSTALACIÓN
CONEXIÓN DE LOS CABLES
ENSAMBLAJE DE LA LÁMPARA
PREPARACIÓN PARA LA INSTALACIÓN
Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor
automático (breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo.
Saque el conjunto de soporte de montaje nuevo de la bolsa. Coloque el anclaje para panel de yeso (C) dentro del
oricio del techo. Coloque la placa de montaje (D) sobre la caja de conexiones de modo que los tornillos de montaje (B)
sobresalgan del techo. Jale los alambres de la casa a través del centro de la placa de montaje (D). Asegure la placa de
montaje (D) a la caja de conexiones apretando los tornillos (F) y luego inserte el tornillo para panel de yeso (E) a través
de la placa de montaje (D) dentro del anclaje para panel de yeso (C).
Se incluyen 4 barras de 12 pulgadas (30 cm) (O) y una barra de 6 pulgadas (15 cm) (P) para cada lado de la lámpara.
Determine la cantidad correcta de barras necesarias para obtener la altura de colgado apropiada. Para alargar la
lámpara, agregue barras adicionales. Para acortar la lámpara, corte los alambres hasta la longitud deseada. Deje
al menos 8 a 10 pulgadas (20 a 25 cm) de alambre adicionales a la longitud deseada y deslice cualquier barra
sobrante fuera de los alambres de la lámpara para desecharla. Tenga en cuenta que debe utilizar al menos una barra
para colgar la lámpara en cada lado. Pase los alambres a través de las barras y jale los alambres hasta que queden
tensos antes de conectar las barras. Enrosque el extremo inferior de la barra en el vástago roscado (Q) de la lámpara.
Instale cuidadosamente la pantalla de vidrio (R, S) en el marco, apoyando el borde inferior en el canal y asegurando
rmemente la pantalla de vidrio utilizando las lengüetas doblables del marco. Coloque la placa de refuerzo (J) dentro
de la campana (L) y la campana (L) sobre el vástago roscado (N) de la barra superior. Coloque el centro del vástago
roscado (N) a través del anillo (K) del cable de acero y la arandela (I). Asegure la placa de refuerzo y la campana con la
tuerca hexagonal (H) en el vástago roscado (N). Oculte el cable de acero dentro de la campana (L). Asegure el perno
roscado con anillo (A) en la placa de montaje (D).

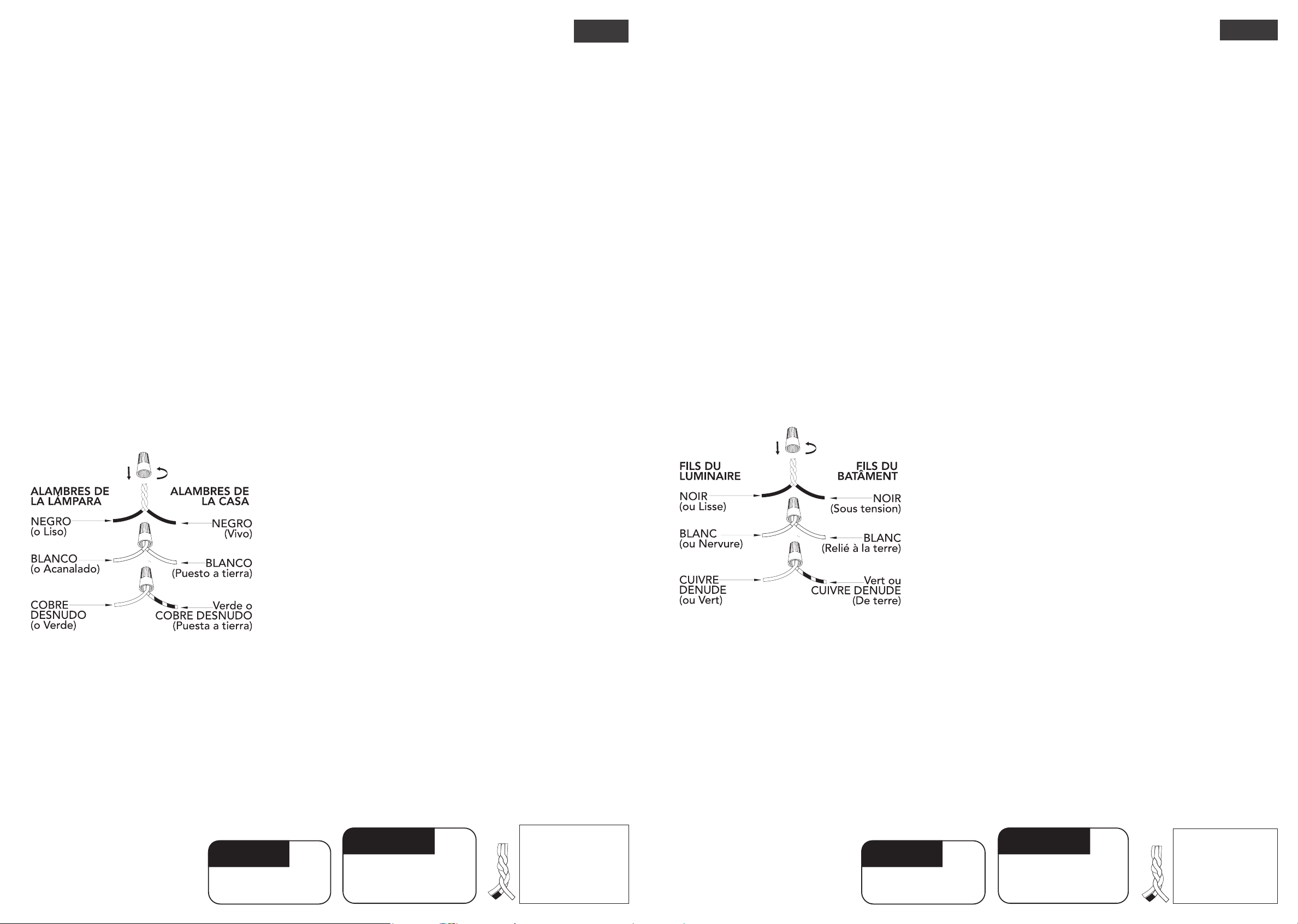

Solicite a un ayudante que soporte el peso de la lámpara mientras
se realiza la conexión de los alambres. Conecte los alambres de la
lámpara con los alambres de suministro de energía procedentes de la
caja de conexiones. Conecte negro con negro (vivo); blanco con blanco
(conectado a tierra); conexión a tierra con conexión a tierra (verde o
cobre). Enrolle (retuerza) los extremos de los pares de alambres para
unirlos. Luego, gírelos dentro de un conector de alambres. Asegúrese
de que todos los giros se realicen en la misma dirección. Enrolle el
alambre de puesta a tierra de la lámpara alrededor del tornillo de
puesta a tierra (G) y apriételo. Si no hay alambre de conexión a tierra
(verde o cobre) procedente de la caja de conexiones, comuníquese
con un electricista calicado.
Levante la campana (L) hacia la placa de montaje (D) y coloque los tornillos de montaje (B) de modo que sobresalgan a
través de las aberturas de la campana (L). Asegure la campana (L) en su sitio utilizando los tapones roscados (M). Instale
el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda la potencia (watts) recomendada.
Ahora su instalación está nalizada. Encienda la energía y pruebe la lámpara.
CONSEILS DE NETTOYAGE
Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un nettoyage
en profondeur. Lors d’un nettoyage régulier, éteignez la lumière et essuyez le luminaire avec un chiffon propre en coton
ou en microbre non pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le luminaire.
FIN DE L’INSTALLATION
RACCORDEMENT DES FILS
ASSEMBLAGE DU LUMINAIRE
PRÉPARATION AVANT L’INSTALLATION
Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, y compris l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. Placez la cheville pour cloison sèche (C) à l’intérieur du trou dans le plafond. Placez la plaque de montage (D)
sur la boîte de jonction de sorte que les vis de montage (B) dépassent du plafond. Tirez les ls à travers le centre de la
plaque de montage (D). Fixez la plaque de montage (D) à la boîte de jonction en serrant les vis (F), puis insérez la vis (E)
à travers la plaque de montage (D) dans la cheville pour cloison sèche (C).
Il y a 4 tiges de 30 cm/12 po (O) et 1 tige de 15 cm/6 po (P) incluses pour chaque côté du luminaire. Déterminez le
nombre de tiges nécessaires selon la hauteur de suspension souhaitée. Pour allonger le luminaire, ajoutez des tiges
supplémentaires. Pour raccourcir le luminaire, coupez les ls à la longueur désirée. Laissez au moins 20 à 25 cm (8 à
10 po) de l au-delà de la longueur souhaitée, et faites glisser les tiges en excès hors du câblage du luminaire pour les
jeter. Notez bien qu’il faut au moins une tige pour suspendre le luminaire de chaque côté. Passez les ls à travers les
tiges et tirez les ls jusqu’à ce qu’ils soient tendus avant de les relier entre eux. Vissez l’extrémité inférieure de la tige
sur le montant leté (Q) du luminaire. Installez soigneusement les vitres (R, S) à l’intérieur du cadre, en posant leur
bord inférieur dans le sillon prévu et en xant solidement les vitres avec les rabats repliables du cadre. Placez la plaque
de renfort (J) à l’intérieur du pavillon (L), puis posez le pavillon (L) sur le montant leté (N) de la tige supérieure. Passez
le centre du montant leté (N) à travers la boucle (K) et la rondelle (I). Verrouillez la plaque de renfort et le pavillon à
l’aide de l’écrou hexagonal (H) sur le montant leté (N). Masquez les ls à l’intérieur du pavillon (L). Fixez la boucle du
collier à vis (A) dans la plaque de montage (D).
Demandez à une personne de soutenir le poids du luminaire
lorsque vous procédez au câblage. Reliez les ls du luminaire aux ls
d’alimentation électrique de la boîte de jonction. Connectez le l noir
au l noir (sous tension) ; le l blanc au l blanc (connecté à la terre) ; le
l de terre au l de terre (vert ou cuivre). Torsadez l’extrémité des paires
pour les connecter ensemble. Placez ensuite ces ls torsadés sous un
capuchon de connexion. Veillez à ce que la torsion soit toujours dans la
même direction. Enroulez le l de terre du luminaire autour de la vis de
mise à la terre (G) et serrez. S’il n’y a pas de l de terre (vert ou cuivre)
dans la boîte de jonction, adressez-vous à un électricien qualié.
Soulevez le pavillon (L) jusqu’à la plaque de montage (D) et positionnez les vis de montage (B) de sorte qu’elles
dépassent du pavillon (L). Fixez le pavillon (L) en place avec les écrous borgnes (M). Installez une ampoule (non incluse)
conformément aux spécications du luminaire. Ne pas dépasser la puissance recommandée. Votre installation est
désormais terminée. Allumez l’appareil et testez le luminaire.
