ADVERTENCIAS GENERALES
El usuario deberá leer atentamente las normas de instalación, uso y mantenimiento del termotanque
contenidas en este documento. Si se produjeron desperfectos, roturas o daños como consecuencia de falta
de cumplimiento de las instrucciones contenidas en este folleto, JAMES S.A. no será responsable de los
mismos. Las instalaciones defectuosas u erroneas exonerarán de responsabilidad al fabricante.
NORMAS DE INSTALACION
1.- La instalación del termotanque deberá ser realizada de acuerdo con las instrucciones establecidas en
este capítulo y efectuarse por un técnico con conocimientos en la materia. El aparato tiene que ser instalado
lo más cerca posible de los puntos de servicio, para limitar las pérdidas de calor producidas por los largos
recorridos de tubería y ahorrar energía. El termotanque deberá ser instalado en lugar con desagüe.
Recomendamos no instalar el termotanque dentro de placares u otros lugares donde existe ropa, etc.
2.- IMPOR
TANTE - Los bulones destinados a la sujección del termotanque a la pared, deberán ser
adecuados para soportar un peso igual al triple del termotanque lleno de agua. Según lo establecido en el
cuadro anterior que determina el peso lleno de agua, según el modelo.
Colocar los dos bulones “L” y los tacos plásticos que se adjuntan amurados
FIRMEMENTE a la pared separados 113 mm. (
modelo 10 L.) y 117 mm. (modelos 20
y 30 L.
) entre centros y a una distancia mínima de 200 mm. desde el techo.
Luego colgar el termotanque.
Colgar el termotanque por el soporte superior con dos bulones de diámetro 12,5 mm.
amurados FIRMEMENTE a la pared en forma adecuada para el peso que deben
soportar, separados 175 mm. entre centros y a una distancia mínima de 180 mm.
desde el techo.
El separador de abajo sirve para mantener la verticalidad del aparato.
En el caño de entrada identificado por la arandela azul, debe estar colocada la válvula
de seguridad.
Luego se conectarán las cañerías de modo que el agua fría entre por el caño con
arandela azul, siendo la salida por el que tiene arandela roja. Se debe cuidar que el
escape de la válvula de seguridad quede en posición tal que en caso de actuar no
provoque riesgo de quemadura para los usuarios.
En caso de que la presión del agua de entrada exceda de 6 kg./cm2, deberá colocarse
una válvula reductora de presión que la disminuya por debajo de aquel valor. La válvula
reductora de presión en el caso de ser necesaria, debe colocarse a la salida del
contador de agua, nunca cerca del aparato.
Si se colocara una llave de paso antes de la entrada de agua al termotanque debe ser
de pasaje total, sin restricciones, (esférica o de guillotina) para que no actúe como
válvula de retención.
Dicha llave debe permanecer siempre totalmente abierta mientras el termotanque esté
conectado a la corriente eléctrica. Si fuera necesario cerrar dicha llave de paso, se
deberá interrumpir pr
eviamente la alimentación de corriente eléctrica al termotanque.
En el caso de instalarse
una bomba sin tanque expansor debe colocarse una válvula
de alivio (~ 5 kg/cm
2
) en la línea, para evitar que la válvula de seguridad gotee.
A continuación se llena el tanque con agua dejando salir el aire por una canilla de agua
caliente. Cuando el agua comience a salir en forma continua por la misma, el tanque
está lleno. Cerrar entonces dicha canilla y observar que no existen pérdidas en las
conexiones.
IMPOR
TANTE POR SU SEGURIDAD
1.- La línea eléctrica donde se conecta el termotanque debe estar protegida por una
llave bipolar termomagnética de 10 A. y por un interruptor diferencial de corriente
nominal diferencial de funcionamiento (
I∆n) no mayor que 30 mA como dispositivo de
protección contra el choque eléctrico. Nunca debe realizarse la conexión a través de
adaptador.
2.- Debe asegurarse la existencia de una buena conexión a tierra. El cable de tierra es
el de color verde amarillo.
Modelos
10 - 20 y 30
litros:
Modelos
40 - 60 80 y
110 litros:
3.- Conexión
hidráulica
5.- Conexión
eléctrica
4.- Llenado del
aparato
NORMAS DE USO
A los efectos de dar un uso adecuado al aparato, el consumo de agua caliente, deberá estar relacionado
con la capacidad en litros del tanque.
El encendido se efectúa conectando el termotanque a la red eléctrica.
El termostato regulable controla el funcionamiento del aparato.
El usuario puede acceder a la regulación de la temperatura del agua accionando la perilla.
La luz piloto encendida indica que el aparato está calentando agua. Gire la perilla de regulación del
termostato hasta que se encienda la luz.
Elija la temperatura deseada. La luz se apagará cuando el agua llegue a la temperatura indicada.
NORMAS DE MANTENIMIENTO
1.- El correcto mantenimiento de este aparato, es condición indispensable para que el usuario tenga
derecho a hacer uso de la garantía que otorga el fabricante. Las intervenciones que se realicen en el
aparato, deberán ser efectuadas por el Servicio Técnico de JAMES S.A.; por cuanto si se efectúan por
personas no autorizadas, la garantía perderá su validez.
2.-
Por seguridad antes de efectuarse cualquier manipulación o intervención de mantenimiento en el
aparato, este deberá ser desconectado de la red eléctrica.
3.- Antes de llamar al Servicio Técnico, sírvase verificar que la avería no provenga de causas ajenas al
aparato tales como falta de agua o energía eléctrica. En el caso de pérdida, asegurarse que no sea por
colillas o conexiones defectuosas.
En caso de sobrecalentamiento del agua, un interruptor térmico de seguridad interrumpe el circuito
eléctrico sobre ambas fases de alimentación de la resistencia. En dicho caso, pedir la intervención del
Servicio Técnico.
4.-
Mantenimiento periódico
Cuando el agua de alimentación es dura se producen depósitos de calcáreos sobre la resistencia los
cuales pueden acortar la vida útil de la misma.
En este caso para prolongar la duración de la resistencia se debe proceder a la limpieza periódica
de la misma para evitar la acumulación de sedimientos sobr
e ella y así mantener las condiciones
originales.
En todos los modelos de tremotanques se debe quitar la tapa del tanque ubicada por detrás de la tapa
exterior donde se encuentra la perilla del termostato. Pr
eviamente se debe vaciar el tanque
desconectando la colilla del lado de la entrada de agua (arandela azul), quitando la válvula de seguridad
y abriendo una salida de agua caliente de modo de permitir entrar aire por la misma.
Anualmente debe r
ealizarse la limpieza de la válvula de seguridad ubicada en el caño de entrada,
indicado con la arandela azul, para mantener siempre el máximo caudal posible de agua.
Para el mantenimiento periódico puede solicitar la intervención del Servicio Técnico JAMES que será
de cargo del usuario.

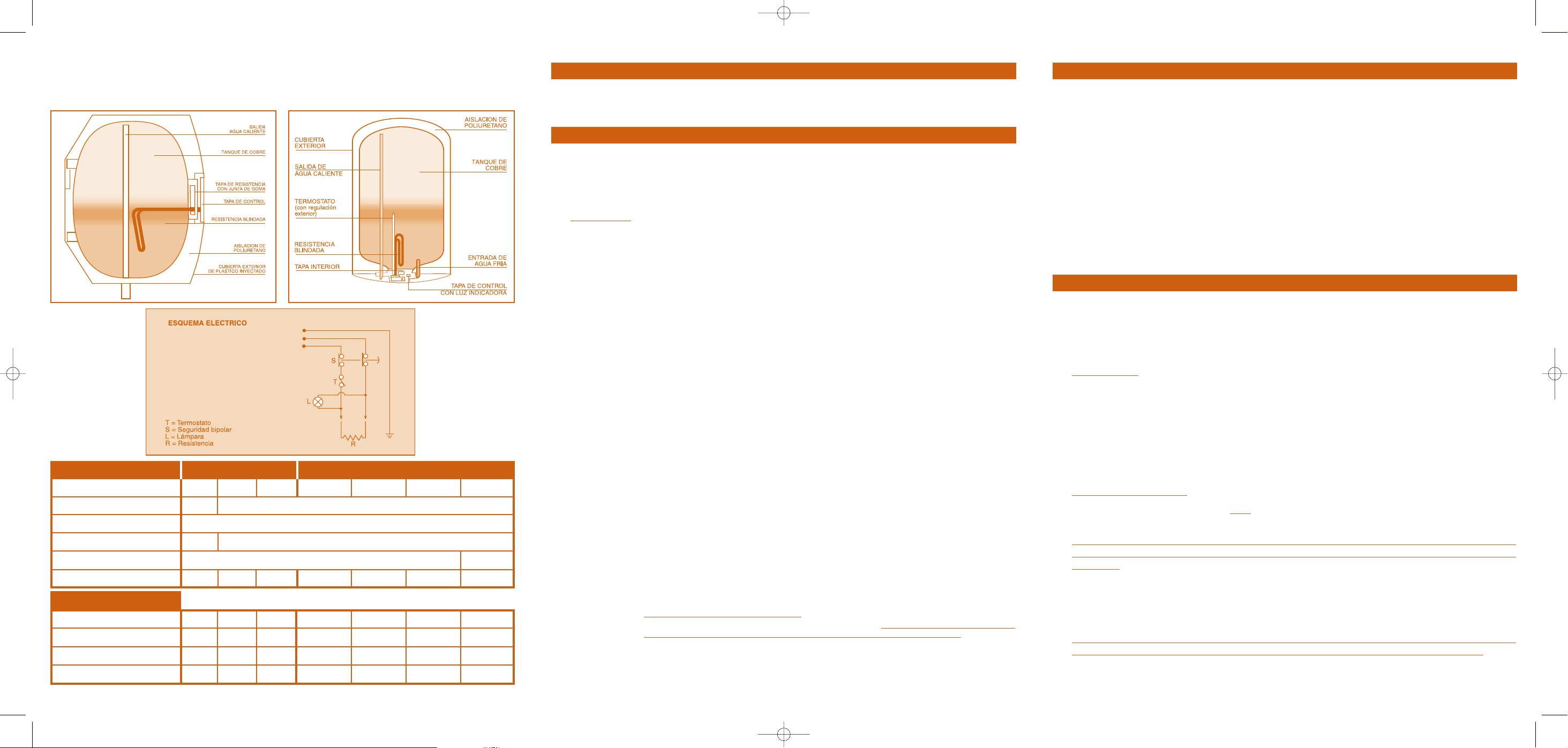

MODELO
PRISMA
MODELO
CONVENCIONAL
(CILINDRICO)
Modelos PRISMA CONVENCIONAL (CILINDRICO)
Capacidad l. 10 20 30 40 60 80 110
Intensidad A. 5,4 6,8
Tensión V~ 230 + 10% (50/60 Hz)
Potencia W. 1200 1500
Presión de agua nominal
8 Kg./cm
2
6 Kg./cm
2
Peso lleno de agua Kg 17,0 29,7 42 56,5 82,3 108,0 145,5
Dimensiones
Diámetro
mm - - - 402 402 402 460
Alto mm 360 390 450 600 810 1020 1020
Ancho mm 360 390 450 - - - -
Profundidad mm 270 360 385 -- --
JAMES TERMOTANQUE COBRE 26/4/06 10:55 Página 2
