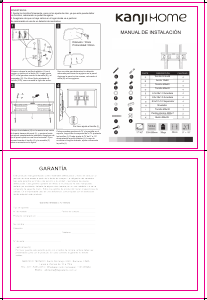

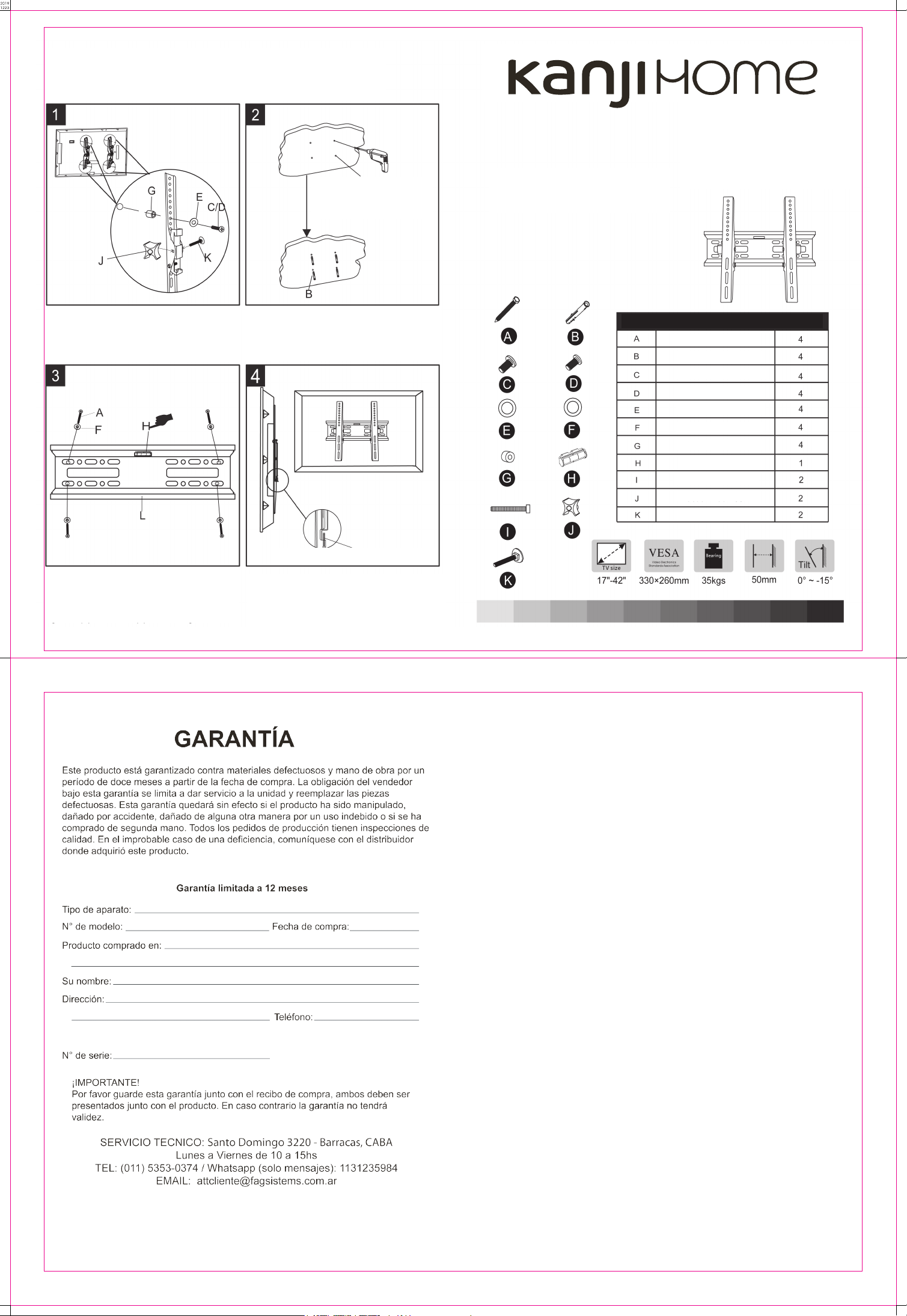

Manual de uso

Primero coloque la perilla de plástico (J) en el

agujero y ajuste con el bulón (K). Luego monte

la TV a los ganchos usando la arandela (E) y el

separador (G). Por último fíjelos ajustando el

tornillo (C\D), como muestra la figura de arriba.

Use una cinta para determinar la ubicación

adecuada para hacer los agujeros en la pared.

Agujeree la pared en las marcas, colocando el

ancla (B) en los agujeros.

Diámetro: 10mm

Profundidad: 50mm

Por favor ajuste el tornillo (I)

ADVERTENCIA:

1. Ajuste los tornillos firmemente, pero no los ajuste de más, ya que esto puede dañar

los tornillos, reduciendo su poder de agarre.

2. Asegúrese de que no haya caños en el lugar donde va a perforar.

Se recomienda el uso de un detector de montantes.

Coloque la niveladora (H) en la ranura en en centro

de la parte trasera del panel (L), y presione hasta

que quede completamente insertada. Asegúrese de

que el panel quede en una línea horizontal. Fije a

la pared usando el tornillo (A) y la arandela (F)

como se muesrtra en la figura.

Coloque ambos ganchos de TV y la pantalla en el

soporte, luego trabe los soportes de la TV ajustando

los tornillos (I). Puede ajustar la TV de 0° a -15°

desajustando la perilla plástica (J). Luego de

encontrar el ángulo deseado, ajuste nuevamente

la perilla (J).

Tornillo St 6x48

Ancla 10x48

Tornillo M4x20

Tornillo M6x20

6.5x18x1.0 Arandela

8.5x18x1.0 Arandela

8.5x17x1.0 Separador

Nivelador

Perilla plástica M35x7

Bulón M6x35

Tornillo M5x30

PARTE DESCRIPCIÓN CANTIDAD

MANUAL DE INSTALACIÓN
