INSTRUCCIONES DE SEGURIDAD
PRIMERO LEA ESTO
GUARDE ESTAS INSTRUCCIONES
Este artefacto se debe instalar de acuerdo con el Código Eléctrico
Nacional (NEC, por sus siglas en inglés) y con las especicaciones del
código local. No cumplir con estos códigos e instrucciones puede
resultar en lesiones graves y/ o en daños a la propiedad y anulará la
garantía.
1) Advertenciaertencia: Este artefacto no debe instalarse a menos de
10 pies (3 m) de una piscina (alberca), spa o fuente.
2) Este artefacto debe utilizarse solamente con una unidad de potencia
(tranformador) con capacidad nominal máxima de 300 vatios (25 amp.)
15 voltios.
3) El alambre del artefacto calibre No. 18 no es para soterrado directo.
4) El alambre clasicado para soterrado directo se debe enterrar un mínimo
de 6 pulgadas (152 mm) debajo de la supercie del terreno.
NOTA: Si necesita alambre de soterrado directo adicional, comuníquese
con su distribuidor local Kichler® de productos de jardinería ornamental.
• El alambre calibre 8 puede comprarse en longitud de 250’ (76 m.),
15503-BK
• El alambre calibre 10 puede comprarse en longitud de 250’ (76 m.),
15504-BK
• El alambre calibre 12 puede comprarse en longitudes de 75’ (22 m.),
15550-BK; 100’ (30 m.), 15501-BK; 250’ (76 m.), 15502-BK; 500’ (152 m.),
15505-BK; y 1000’ (304 m.), 15506-BK.
5) El artefacto no debe utilizarse con lámparas de halógeno, a menoss que
el artefacto esté marcado para usar con tales lámparas.
6) Las conexiones de cableado se deben hacer con las conexiones del(los)
dispositivos) de conexión de cableado aprobados/ de la lista, adecuados
para la aplicación. No exceda las especicaciones de combinación de
cableado del fabricante para el tamaño y cantidad de conductores.
INSTRUCCIONES PERTINENTES A UN RIESGO DE ICENDIO O
LESION A LAS PERSONAS
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
¡La lámpara encendida es CALIENTE!
ADVERTENCIA — Para disminuir el riesgo de INCENDIO O LESION A LAS PERSONAS.
1) Apague / desenchufe y deje que se enfríe antes de cambiar la lámpara.
2) ¡La lámpara se CALIENTA rápidamente! Haga contacto del conmutador/
enchufe sólo cuando encienda.
3) No toque la lente o la capucha caliente.
4) No permanezca en la luz si siente tibia la piel. (La luz es intensa, puede
causar “quemaduras de sol”).
5) No mire directamente a la lámpara encendida.
6) Mantenga la lámpara alejada de los materiales que puedan encenderse.
PRECAUCION
CUANDO SE INSTALE SISTEMAS DE ALUMBRADO KICHLER PARA JARDINES (YA SEA DE
VOLTAJE DE LINEA O CON VOLTAJE BAJO) SE DEBE TENER CUIDADO DE MAINTNERLOS
ALEJADOS DE MATERIALES QUE PUEDAN SER COMBUSTIBLES EN POTENCIA.
AL DAR SERVICIO DE MANTENIMIENTO A ESTOS SISTEMAS, ASEGURESE DE DESPEJAR
LAS HOJAS, CONOS DE PINO, RECORTES DEL PASTO, CUBIERTA DE PAJA O CUALQUIER
BASURA QUE SE HAYA ACUMULADO EN LA BOMBILLA DE LUZ, EL LENTE O EL SOPORTE
DE LA BOMBILLA.

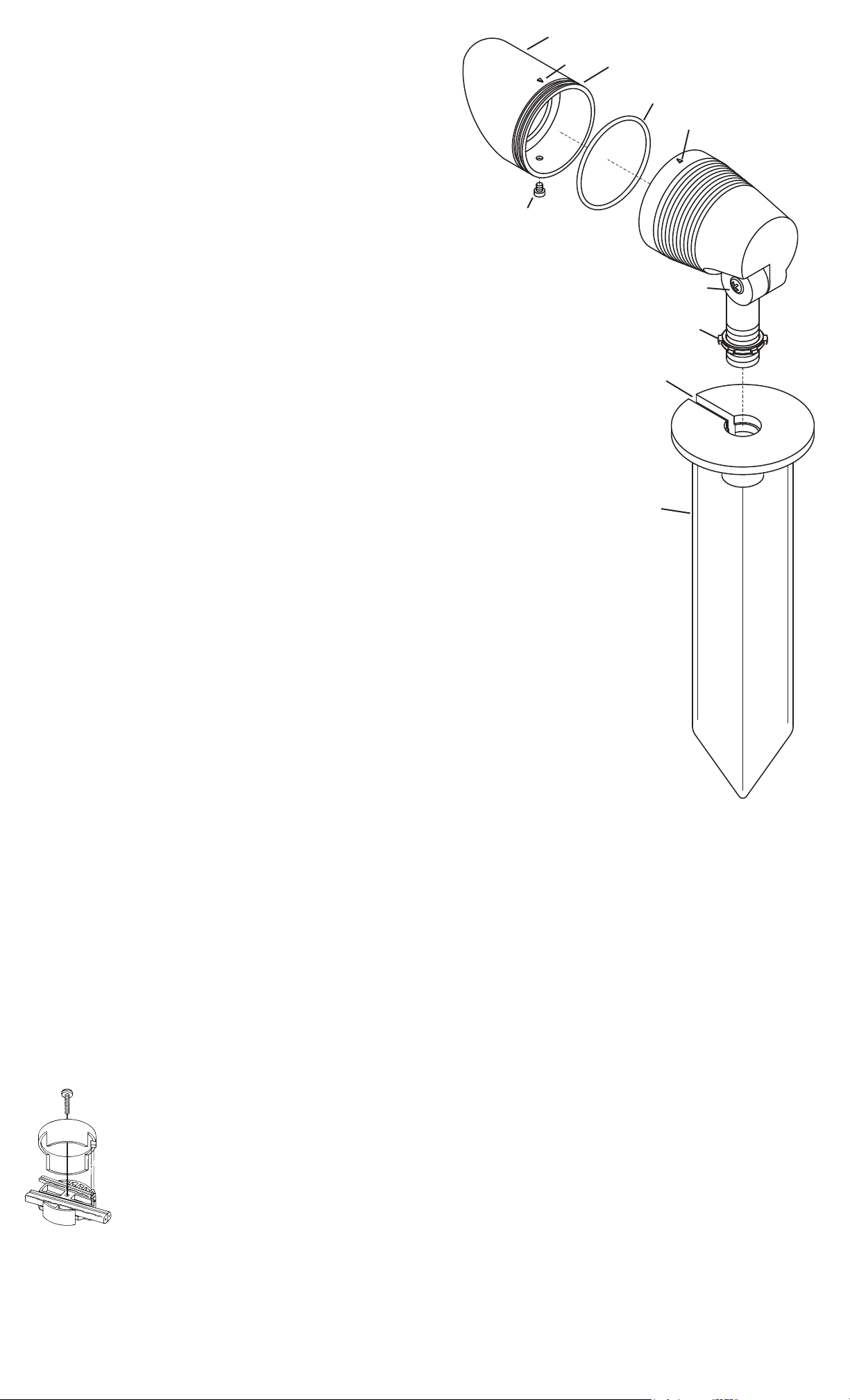

MONTAJE E INSTALACIÓN
1) Determine el lugar deseado donde montar el artefacto.
2) En el lugar deseado, martille la estaca (A) en el suelo. Para evitar dañar la
estaca, coloque una tabla en la parte superior de la estaca mientras esté
martillando. Si el suelo es duro y es difícil instalar la estaca, haga un corte
en cruz en el suelo usando una pala plana.
3) Limpie el área del suelo en la ranura (B) del canal de alambres en la parte
superior de la estaca (A).
4) Instale la bombilla (no se provee) al casquillo dentro de la luz de acento.
NOTA: Tenga cuidado al instalar. Sostenga la bombilla de la cubierta
protectora. No toque la envolvente de vidrio de adentro. Si esto sucede,
limpie la bombilla con alcohol desnaturalizado y una tela sin pelusas.
5) Deslice el anillo en O (C) en la parte exterior de la capucha (D) y en el
canal (E) más cercano a la parte posterior de la capucha.
6) Aplique una capa ligera del lubricante de silicona*, que se provee, al anillo
en O.
NOTA: El paquete contiene suciente lubricante para 20 a 25 usos
aproximadamente y debe aplicarse cada vez que se quite la capucha para
ayudar en el montaje y desmontaje.
Date Issued: 1/27/12 IS-15382-US
INSTRUCCIONES DE ALAMBRADO DE QUIC DISC
™
Apague la alimentación de energía.
El largo total del alambre calibre 18 del artefacto se puede utilizar para conectar con un cable calibre 10 ó 12, con tal que se cumplan las condi-
ciones siguientes:
• El alambrado se debe proteger encaminando cerca al artefacto o accesorio o asegurado a la estructura de un edicio, tal como una casa o
cubierta.
• El alambrado calibre 18 del artefacto debe cortarse de manera que se una al conector dentro de las 6 pulgadas del artefacto o de la estructura
del edicio.
• Si fuere necesario hacer las conexiones bajo tierra, como máximo 6 pulgadas del alambre calibre 18 del artefacto se debe enterrar.
El conector Quic Disc
™
está diseñado para instalar un artefacto y acomodar un alambre de artefacto de calibre 18 y otro de calibre 10, o bien un
alambre de alimentación de calibre 12.
Coloque el alambre de alimentación calibre 10 a través del área marcada calibre 10 en el Quic Disc
™
o ponga el alambre de alimentación calibre
12 a través del área marcada calibre 12 en el Quic Disc
™
.
Ponga el alambre calibre 18 del artefacto a través del área marcada calibre 18 en el Quic Disc
™
.
Después que los alambres estén en su lugar, conecte el tope del Quic Disc
™
a la base con el tornillo que se provee, asegurándose de que los alambres
permanezcan en la porción inferior del Quic Disc
™
, y el tornillo esté todo apretado hacia abajo.
Los contactos automáticamente perforarán la aislación de los alambres. El exceso de alambre calibre 18 del artefacto que sobresale del extremo Quic Disc
™
debe
cortarse.
No haga otras conexiones de cableado al alambre del artefacto de calibre 18.
7) Monte la capucha (D) para acentuar la luz asengurándose de que los
marcadores (H) de dirección estén alineados. Sujete en el lugar ya sea
usando el tornillo de mariposa (F) o el tornillo resistente al vandalismo.
NOTA: El tornillo resistente al vandalismo necesita una llave hexagonal de
3/32 (que no se proporciona) para la instalación o el desmontaje.
8) Coloque un cable de 12 V en la ranura (B) del canal de alambres y
atornille el artefacto en la estaca (A). Cuando esté en la dirección
deseada, corra hacia abajo la tuerca de seguridad (F) contra la estaca (A).
9) Ajuste el ángulo de la luz de acento aojando el tornillo (G).
10) APAGUE LA ALIMENTACIÓN ELÉCTRICA.
11) Haga las conexiones de cableado usando el Quic Disc
™
suministrado y
siguiendo las instrucciones de abajo, o usando otro método de conexión
de cableado aprobado (no se suministra.)
* Se puede obtener lubricante adicional en la mayoría de las tiendas de
abastecimiento de piezas para automóviles (grasa dieléctrica que se usa para
revestir el interior de los manguitos aisladores de la bujía).
D
E
H
B
A
C
J
G
H
F
For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page
Para informacion de la garantia por favor visite: www.landscapelighting.com/portal/warranty_page
