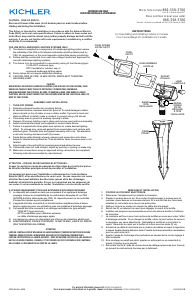

Manual de uso

CAUTION – RISK OF SHOCK –

Disconnect Power at the main circuit breaker panel or main fusebox before

starting and during the installation.

This xture is intended for installation in accordance with the National Electric

Code (NEC) and Local code specications. Failure to adhere to these codes and

instructions may result in serious injury and/or property damage and will void the

warranty. If you are not familiar with code requirements, installation by a certied

electrician is recommended.

FOR USE WITH LANDSCAPE LIGHTING SYSTEMS ONLY.

1) The device is accepted as a component of a landscape lighting system where

the suitability of the CSA or UL labeled combination shall be determined by

CSA, UL respectively or the local inspection authorities having jurisdiction.

2) Fixture shall be connected to an extra low voltage transformer approved for

use with landscape lighting systems.

3) Thisxtureistobeconnectedtoasecondarywiringofthefollowingtype:

12 GA 60°C minimum type;

SPT-3 suitable for outdoor use; or

approved landscape lighting cable.

4) Xenon lamps do not require additional shielding.

5) CAUTION, RISK OF FIRE, 18 MAX WATTS, XENON (NOT TUNGSTEN

HALOGEN) LAMP.

CAUTION

WHEN INSTALLING KICHLER LANDSCAPE LIGHTING (LINE VOLTAGE OR LOW VOLTAGE), CARE

SHOULD BE TAKEN TO KEEP CLEAR OF POTENTIALLY COMBUSTIBLE MATERIALS.

WHEN MAINTAINING THE FIXTURES, BE SURE TO REMOVE LEAVES, PINE NEEDLES, GRASS

CLIPPINGS, MULCH, OR ANY DEBRIS THAT HAS ACCUMULATED ON THE LIGHT BULB, LENS, OR

BODY OF THE FIXTURE.

ASSEMBLY AND INSTALLATION

1. TURN OFF POWER.

2. Determinedesiredlocationformountingxture.

3. At desired location, hammer stake into ground. To avoid damage to stake,

place a board on top of stake or use a rubber mallet. If ground is hard and

 stakeisdiculttoinstall,makeacrosscutingroundusingaatshovel.

4. Clear away area in ground at wireway opening in stake.

5. Remove (2) screws holding cowl in place and remove cowl and lens assembly.

6. Installrecommendedlamp(notsupplied)insocketinsidexture.

7. Fixture is supplied with three glass lens options to create desired lighting

 eect.Tochangelens,removedgasketfromaroundglassandreplacewith

selected glass. Reinstall lens and gasket assembly into cowl. Re-assemble

cowl onto housing and secure with (2) screws.

8. Routexturecablethroughwirewayopeningandscrewstemintostake.

Adjust to desired aiming direction. Care should be taken to ensure wire is not

twisted

9. Adjust angle of accent light by loosening swivel adjustment screw.

10. If assembly does not look straight, adjust by pushing or pulling on stake only

11. Make wire connections using an approved wiring connectors (not supplied)

following instructions provided by manufacturer.

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES –

Couper le courant au niveau du panneau du disjoncteur du circuit principal ou

de la boîte à fusibles principale avant de procéder à l’installation.

Cet appareil est prévu pour l’installation conformément au Code électrique

National (NEC) et les spécications du code Local. Ne pas respecter ces codes

et instructions peut entraîner des blessures graves et/ou des dommages

matériels et annulera la garantie. Si vous ne connaissez pas les exigences de

ces codes, il est recommandé de coner l’installation à un électricien certié.

A UTILISER UNIQUEMENT POUR LES SYSTÈMES D’ÉCLAIRAG PAYSAGER

1) Le dispositif est accepté en tant que composant d’un système d’éclairage

paysager lorsque la compatibilité de la combinaison étiquetée UL ou CSA

(ACNOR) doit être déterminée par CSA, UL respectivement ou les autorités

d’inspection locales ayant compétence.

2) L’appareil doit étre connecté à un transformateur supplémentaire à basse

tension approuvé pour une utilisation avec les systémes d’éclairage paysager.

3) Cetapareildoitétreconnectéàuncâblagesecondairedutypesuivant:

12GA 60°C type minimum;

SPT-3 combatible pour utilisation extreme;

ou câble d’éclairage paysager agréé.

4) Les lampes au xénon ne nécessitent pas d’écran de protection additionnel.

5) AVERTISSEMENT, RISQUE D’INCENDIE, 18 WATTS MAX, LAMPE AU XÉNON

(PAS TUNGSTÈNE HALOGÈNE).

ATTENTION

LORS DE L’INSTALLATION D’ECLAIRAGE DE JARDIN KICHLER (TENSION DU SECTEUR OU BASSE

TENSION), PRENEZ SOIN DE LE MAINTENIR DEGAGE DE TOUT MATERIAU COMBUSTIBLE.

LORS DE L’ENTRETIEN DE LA LAMPE, ASSUREZ - VOUS DE RETIRER LES FEULLES, LES AIGUILLES

DE PIN, LES BRINS D’HERBE, L’HUMUS, ET TOUT DEBRIS QUI S’EST ACCUMULE SUR L’AMPOULE

DE LA LAMPE, LE DIFFUSEUR OU LE CORP DE LA LAMPE.

REV 28-JUL-2020 IS-15476-CB

OUTDOOR USE ONLY

DOM ETRE INSTALLE A L’EXTERIEUR

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

For warranty information please visit: kichler.com/warranty

Pour de plus amples informations sur la garantie, cliquez sur le lien ci-dessous : kichler.com/warranty

COWL SCREW

VIS DE CAPOT

COWL

CAPOT

LENS ASSEMBLY

LENTILLE

SOCKET

DOUILLE

LAMP

L’AMPOULE

SWIVEL

SCREW

VIS DE

RÉGLAGE

À TÊTE

OSCILLANTE

SWIVEL

TÊTE

OSCILLANTE

STAKE

PIQUET

We’re here to help 866-558-5706

Hrs: M-F 9am to 5pm EST

Nous sommes là pour vous aider

866-558-5706

Heures : du lundi au vendredi, de 9h à 17h (heure de l’Est)

MONTAGE ET INSTALLATION

1. COUPER LE COURANT ÉLECTRIQUE.

2. Déterminer l’emplacement où installer le luminaire.

3. Planter le poteau dans le sol. Pour éviter d’endommager le poteau avec le

marteau, poser dessus un morceau de bois. Si le sol est très dur, faire deux

entailles en croix dans le sol avec une pelle plate.

4. Nettoyer la terre au niveau du chemin de câble dans le piquet.

5. Retirer les (2) vis retenant le capot puis dégager le capot et la lentille.

6. Installer une ampoule recommandée (non fournie) dans la douille à l’intérieur

de luminaire.

7. Leluminaireestfourniavectroisoptionsdelentillesenverrepourcréerl’eet

d’éclairage souhaité. Pour changer la lentille, retirer le joint autour du verre et

le remplacer par verre sélectionné. Réinstaller la lentille et le joint dans le

 capot.Remonterlecapotsurleboîtieretlexeraveclesdeux(2)vis.

8. Acheminer le câble du luminaire par le chemin de câbles et visser la tige dans

le piquet. Ajuster dans la direction visée. Prendre toute les précautions nécessaires

 pournepastordrelel.

9. Ajuster l’angle de l’éclairage d’accentuation en desserrant la vis de réglage à

tête oscillante.

10. Si le montage ne paraît pas droit, ajuster en enfonçant ou en ressortant le

piquet (n’ajuster que le piquet).

11. Raccorderleslsàl’aidedeconnecteursdecâblageapprouvés(nonfournis)

en suivant les instructions fournies par le fabricant.
