Manual de uso

1) Apague la alimentación de energía eléctrica.

2) Instale los tornillos de montaje en los agugeros roscados de la placa de

montaje.

3) Una la placa de montaje a la caja de salida. (No se proveen tornillos).

4) Ensamble el anillo pequeño al escudete usando una arandela de

seguridad y tuerca hexagonal. Apriete con alicates.

5) Una la cadena al artefacto en el escudete.

6) Pase el alambre eléctrico y el alambre de tierra a través de los

eslabones de la cadena, a espacios máximos de 3 pulgadas. Pase los

hilso conductores y de conexión a tierra del artefacto a través de la

cadena, el anillo y en el escudete.

7) Instrucciones de conexión a tierra solamente para los Estados Unidos.

(Vea la ilustraciøn A o B).

A) En las lámparas que tienen el fleje de montaje con un agujero y

dos hoyuelos realzados. Enrollar el alambre a tierra de la caja

tomacorriente alrededor del tornillo verde y pasarlo por el agujero.

B) En las lámparas con una arandela acopada. Fijar el alambre a tier-

ra de la caja tomacorriente debajo de la arandela acoada y tornillo

verde, y pasar por el fleje de montaje.

Si la lámpara viene con alambre a tierra. Conectar el alambre a tierra

de la lámpara al alambre a tierra de la caja tomacorriente con un conec-

tor de alambres. (No incluido). Después de seguir los pasos anteriores.

Nunca conectar el alambre a tierra a los alambres eléctricos negro o

blanco.

8) Hacer las conexiones de los alambres (conectores no incluidos.) Ver el

cuadro más abajo para las conexiones correctas y alambrar de acuer-

do a esto.

9) Empuje el artefacto al cielorraso, pasando con cuidado los tornillos de

montaje a través de los agujeros en el escudete.

10) Asegure el artefacto al cielorraso con perillas moleteadas.

1) Turn off power.

2) Assemble mounting screws into threaded holes in mounting strap.

3) Attach mounting strap to outlet box. (Screws not provided).

4) Assemble small loop to canopy with lockwasher and hexnut. Tighten

with pliers.

5) Attach chain to fixture and canopy.

6) Weave electrical wire and ground wire through chain links no more than

3 inches apart. Pass lead wires and ground wire from fixture through

chain, loop and into canopy.

7) Grounding instructions: (See Illus. A or B).

A) On fixtures where mounting strap is provided with a hole and two

raise dimples. Wrap ground wire from outlet box around green

ground screw, and thread into hole.

B) On fixtures where a cupped washer is provided. Attach ground wire

from outlet box under cupped washer and green ground screw, and

thread into mounting strap.

If fixture is provided with ground wire. Connect fixture ground wire to out-

let box ground wire with wire connector. (Not provided.) After following

the above steps.

Never connect ground wire to black or white power supply wires.

8) Make wire connections (connectors not provided.) Reference chart

below for correct connections and wire accordingly.

9) Push fixture to ceiling, carefully passing mounting screws through holes

in canopy.

10) Secure fixture to ceiling with knurl knobs.

OUTLET BOX

GROUND

GREEN GROUND

SCREW

DIMPLES

CUPPED

WASHER

WIRE CONNECTOR

(NOT PROVIDED)

OUTLET BOX

GROUND

FIXTURE

GROUND

FIXTURE

GROUND

GREEN GROUND

SCREW

TIERRA DE LA

CAJA DE SALIDA

TORNILLO DE TIERRA,

VERDE

DEPRESIONES

CONECTOR DE ALAMBRE

(NO SE PROVEE)

TIERRA DE LA

CAJA DE SALIDA

TIERRA

ARTEFACTO

TIERRA

ARTEFACTO

TORNILLO DE TIERRA,

VERDE

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)

are used. The neutral wire is square shaped

or ridged and the other wire will be round in

shape or smooth (see illus.)

Neutral Wire

Conectar el alambre de

suministro negro o rojo al

Conectar el alambre de

suministro blanco al

Negro Blanco

*Cordon paralelo (redondo y liso)

*Cordon paralelo (cuadrado y estriado)

Claro, marrón, amarillio o negro

sin hebra identificadora

Claro, marrón, amarillio o negro

con hebra identificadora

Alambre aislado (diferente del verde)

con conductor de cobre

Alambre aislado (diferente del

verde) con conductor de plata

*Nota: Cuando se utiliza alambre paralelo

(SPT I y SPT II). El alambre neutro es de forma

cuadrada o estriada y el otro alambre será de

forma redonda o lisa. (Vea la ilustracíón).

Hilo Neutral

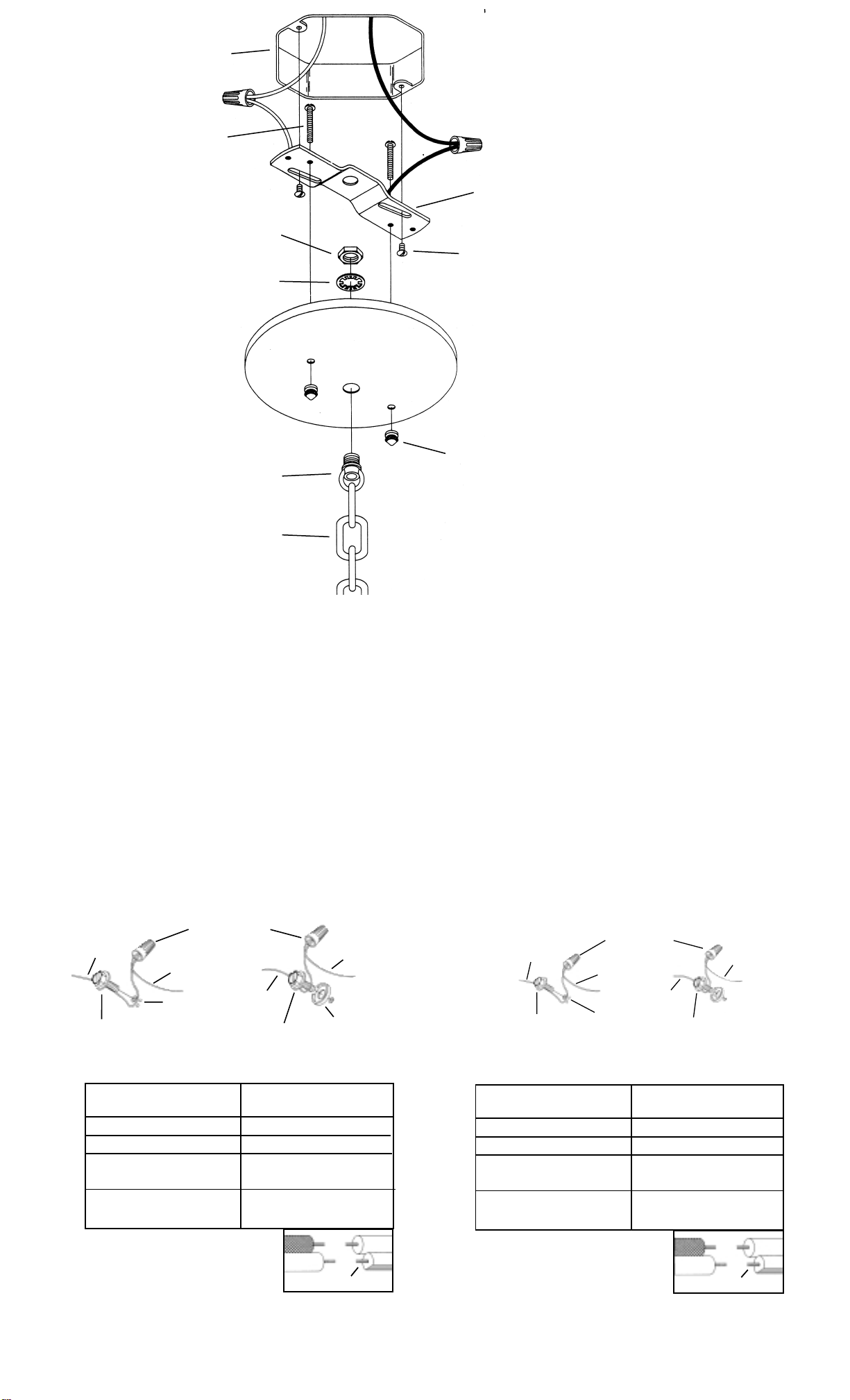

MOUNTING STRAP

PLACA DE MONTAJE

MOUNTING SCREWS

TORNILLOS DE MONTAJE

OUTLET BOX

CAJA DE SALIDA

OUTLET BOX SCREWS

TORNILLOS DE LA CAJA DE SALIDA

LOCKWASHER

ARANDELA DE SEGURIDAD

HEXNUT

TUERCA HEXAGONAL

CANOPY

ESCUDETE

KNURL KNOB

PERILLA MOLETEADA

LOOP

ANILLO

CHAIN

CADENA

Date Issued 1/27/94 IS-2842-US
