Manual de uso

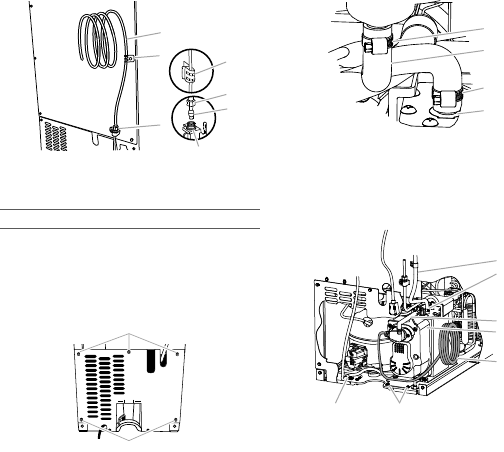

Water Supply Line

Drain Pump Installation

NOTE: Do not kink, smash or damage tubes or wires during

installation.

1. Unplug ice maker or disconnect power.

2. Remove rear panel. See “Rear Panel” illustration for 5 screw

locations. Pull rear panel away from the drain tube and

discard.

Rear Panel

3. Remove the old drain tube and clamp attached to the ice

maker bin.

NOTE: Discard old drain tube and clamp.

4. Install new drain tube (⁵⁄₈" ID x 5¹⁄₈") from ice maker bin to

drain pump reservoir inlet using new adjustable clamps. See

“Drain Tube” illustration.

NOTES:

■ Do not kink.

■ Trim tube length, if required.

Drain Tube

5. Install vent tube (⁵⁄₁₆" ID x 32" [81 cm]) to drain pump reservoir

vent. Use one ⁵⁄₈" small adjustable clamp, supplied. See

“Parts Locations” illustration.

NOTE: Do not install household drain tube at this time.

Parts Locations

6. Remove power cord clamp and ground screw attached to ice

maker power cord, which is mounted to the unit base. See

“Parts Locations” illustration.

NOTE: Clamp and screw will be reused.

7. Slide drain pump into the ice maker base on the right side.

The pump mounting tab should slip into the rectangular slot

in the ice maker base. It will be necessary to tip the pump

slightly to slip into the slot. See “Drain Pump Mounting Tab

Slot” illustration.

¹⁄₄

" copper tubing

B. Cable clamp

¹⁄₄

" compression nut

D. Ferrule (sleeve)

E. Ice maker connection

A. Screw locations

⁷⁄₈

" adjustable hose clamp

B. Drain tube (ice bin to drain pump)

⁷⁄₈

" adjustable hose clamp

D. Drain pump reservoir inlet

A. Vent tube

⁵⁄₈

" hose clamp

C. Drain pump discharge tube

D. Drain pump

E. Ice maker unit power cord

F. #8-32 x

³⁄₈

" pump mounting screws

G. Drain pump power cord, clamp

and screw
