Manual de uso Liliana VPD18R Ventilador

Manual de uso

...continua IMPORTANTES MEDIDAS DE SEGURIDAD

. Retire el ventilador de la caja y proceda con el armado siguiendo las instrucciones de este manual.

. Tenga especial precaución con los niños con el uso posterior de las bolsas plásticas que protegen al producto en su embalaje. Peligro

de asfixia.

. Lea detenidamente todo el manual de instrucciones, y consérvelo para referencia futura.

ANTES DE USAR POR PRIMERA VEZ

. Cualquier tipo de empleo que no fuera el apropiado para

el cual este producto ha sido concebido, eliminará toda

responsabilidad del fabricante sobre eventuales daños

derivados del uso inapropiado.

. En caso de averías o problemas de funcionamiento del

aparato, o bien después de ser golpeado o dañado de

alguna manera, apagarlo y desconectar de la red eléctrica.

No intentar arreglos sobre el mismo y ponerse en contacto

exclusivamente con un Servicio Técnico Autorizado y ante

una eventual reparación, utilizar siempre repuestos origina-

les.

. Desconecte el equipo de la red eléctrica cuando no esté

en uso y antes de realizar cualquier tipo de operación de

limpieza.

. Nunca desconecte tirando del cable o del aparato mismo,

o tocando la ficha con las manos húmedas. Apague el

equipo antes de desconectar la ficha del toma corriente.

. Evite desgastes en el cable y prolongaciones causados

por calor, aceite, cantos vivos o cortantes, o superficies

abrasivas.

. ¡Muy importante! El cable debe estar siempre en buen

estado. Si está dañado debe ser atendido en un Service

Autorizado o por personal idóneo, reemplazado siempre

por un repuesto original.

. En la utilización de su ventilador, deberá tenerse en

cuenta evitar introducir dedos, lápices o cualquier otro

objeto con punta cuando el ventilador se encuentra

conectado a la red y menos aún en marcha.

No respetar las indicaciones precedentes puede compro-

meter su seguridad y la del aparato.

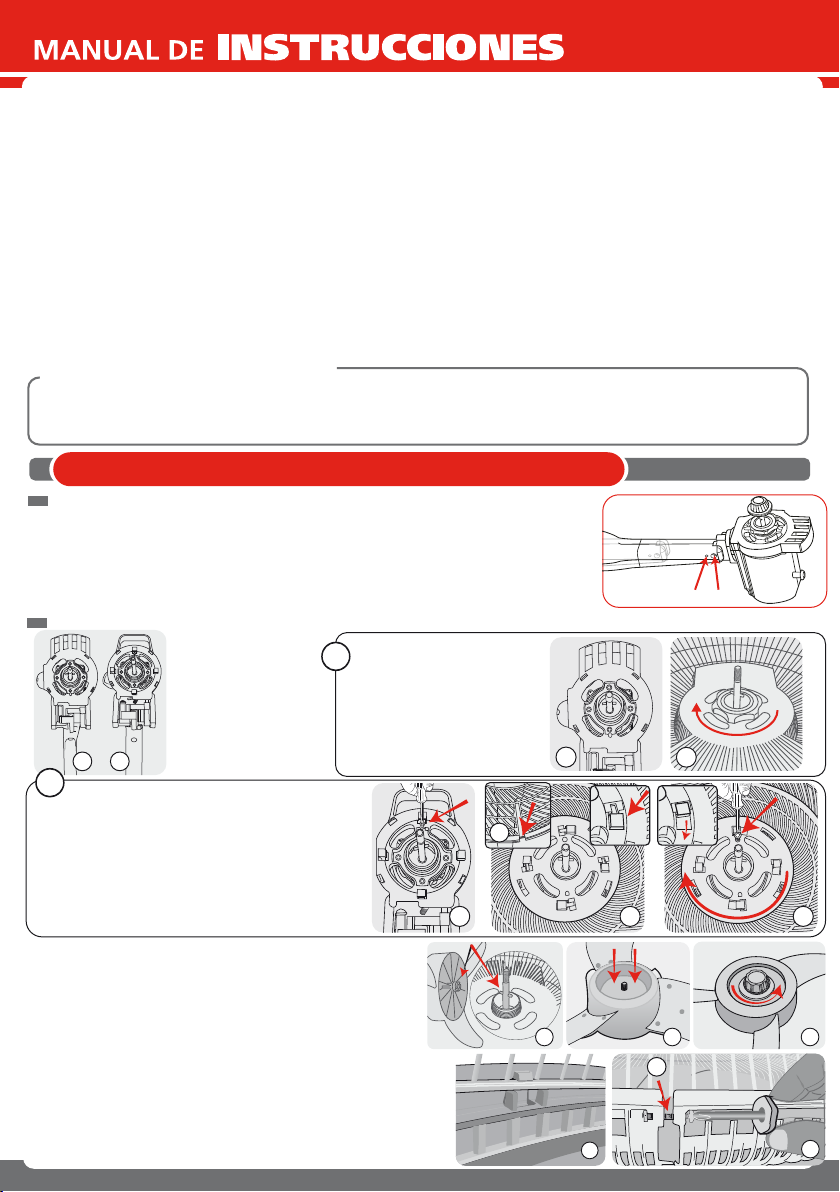

INSTRUCCIONES PARA EL ARMADO DEL VENTILADOR

Z

9

10

5

ARMADO DEL CABEZAL (Conjunto Rejas Frontal y Trasera, Aspas y Motor Ventilador)

Imágenes de carácter ilustrativo.

7 8

Retire el tornillo corto que viene montado en

el motor (fig 3). Luego colocar la reja trasera:

Oriéntela de tal forma que el tornillo largo de

la reja (Z) quede hacia abajo, haga coincidir

las trabas del motor con las ranuras de la reja,

y gírela a tope en sentido horario. Finalmente

asegure la reja al motor colocando el tornillo

corto de fijación (figuras 4 y 5).

Colocar las aspas teniendo en cuenta la dirección de

la ranura. Presione hasta hacer tope observando el

adecuado calce de la misma (figuras 6 y 7).

Insertar la tuerca plástica y ajustar el conjunto, girando

en sentido antihorario (figura 8)

Para el montaje de la reja frontal, siga los pasos en C o

D según el tipo de rejilla provista con su producto.

C: Colocar la reja frontal cuidando que el logo Liliana

quede en posición de lectura y que calce adecuadamen-

te en todas las trabas como muestra la figura 9.

Ajustar tornillo (Z) en la parte inferior de la reja trasera (figura 10).

Colocar la reja trasera

(oriéntela de tal forma

que el tornillo de

fijación quede hacia

abajo) y proceder a su

ajuste mediante la

tuerca plástica

provista (figuras 1 y 2).

Disponga el motor

sobre una superficie

plana.

Para el montaje de la

reja trasera, siga los

pasos en A o B según

el tipo de soporte

rejilla provisto con

su producto.

A

3

4

Z

1

2

A B

6

Monte el soporte motor (pieza donde está el comando frontal) en el motor. Para ello,

desenrosque y quite los dos tornillos que vienen colocados en el extremo del soporte

motor, ubique el soporte en la base del motor haciendo coincidir los orificios y realice la

fijación de estas piezas mediante la colocación de ambos tornillos: En primer lugar, el

tornillo pasante superior (A) y luego ajuste el tornillo inferior más pequeño (B) para ter-

minar la fijación.

ARMADO CONJUNTO COMANDO – MOTOR

AB

B
