DD x5 - 1
1
/4" (3.17 cm)
EE x2 - 1" (2.54 cm) (2)
5
6

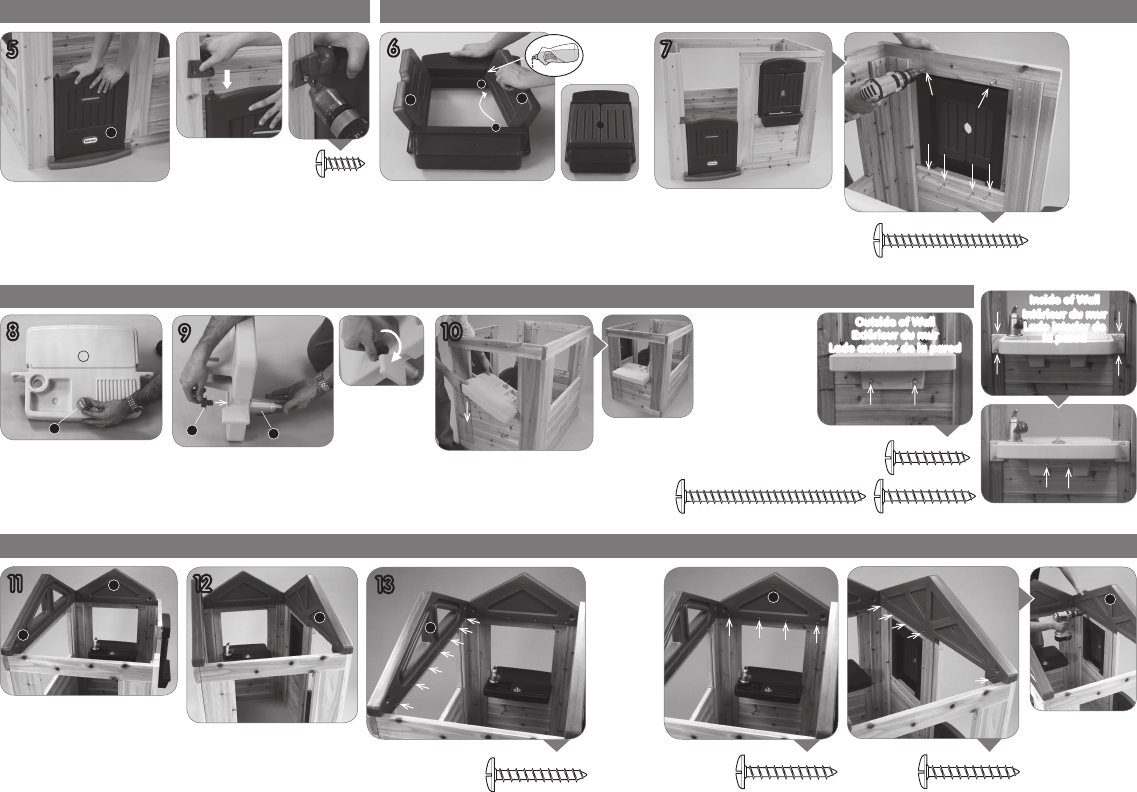

Door Assembly / Assemblage de la porte / Montaje de la puerta Shutter & Window Assembly / Assemblage des volets et de la fenêtre / Montaje de la ventana y postigos
7
Slide assembled countertop (R) into side wall (E) as shown. Push into
place.
Faites coulisser le plan de travail assemblé (R) dans le mur latéral (E) comme indiqué.
Mettez-le en place en appuyant.
Deslice la encimera montada (R) en la pared lateral (E) tal y como se muestra.
Empújela para asentarla en su lugar.
10
8
Countertop Assembly / Assemblage du plan de travail / Montaje de la encimera
9
Gable Assembly / Assemblage des pignons / Montaje de los frontones
11
13
12
FF x3 -
1
/2" (1.27
cm)
1.
2.
3.
Lay window (Z) at. Insert shutter (N) into opening on window, rotate opposite end of
shutter to secure in place. NOTE: Shutters are interchangeable.
Placez la fenêtre (Z) à plat. Insérez le volet (N) dans l'ouverture de la fenêtre, tournez l'extrémité opposée
du volet pour le xer en place. REMARQUE : les volets sont interchangeables.
Apoye la ventana (Z) de manera que quede horizontal. Coloque los postigos (N) en la abertura de la
ventana. Gire el extremo opuesto de cada postigo para asegurarlo en su sitio. NOTA: Los postigos son
intercambiables.
Place assembled window (Z) into opening on front wall
(D), hold in place.
Placez la fenêtre assemblée (Z) dans l'ouverture du mur avant (D),
maintenez-la en place.
Coloque la ventana armada (Z) en la abertura de la pared delantera
(D). Sosténgala en su lugar.
BB x6 - 2" (5.08 cm)
Secure window to
front wall using
screws BB x6 at
locations shown
Fixez la fenêtre sur le
mur avant avec 6 vis BB
aux endroits indiqués.
Fíjela a la pared
delantera con 6
tornillos BB en los
lugares indicados.
1
2
3
4
5 6
Insert knob (U) into countertop (R) as shown.
Push into place.
Insérez le bouton (U) dans le plan de travail (R) comme indiqué.
Mettez-le en place en appuyant.
Coloque la perilla (U) en la encimera (R) tal y como se muestra.
Empújela para asentarla en su lugar.
Insert faucet (S) into countertop (R) as shown. Secure faucet from
underneath using faucet fastener (T).
Insérez le robinet (S) dans le plan de travail (R) comme indiqué. Fixez le robinet par en
dessous à l'aide de la xation du robinet (T).
Coloque el grifo (S) en la encimera (R) tal y como se muestra. Desde abajo je el grifo con
el tornillo correspondiente (T).
1
2
5
6
3
4
2
1
Secure countertop to wall using
screws AA(2), DD(4) & EE(2) at
locations shown. (Outside of wall
will use 2 EE screws. Inside of wall
will use 6 screws - 2 AA and 4 DD).
Fixez le plan de travail sur le mur
avec des vis AA (2), DD (4) et EE (2)
aux endroits indiqués. (2 vis EE sur
l'extérieur du mur et 6 vis, 2 AA et 4 DD,
sur l'intérieur du mur).
Fije la encimera a la pared con 2 tornillos
AA, 4 DD y 2 EE en los lugares indicados.
(Lado exterior de la pared: 2 tornillos
EE. Lado interior de la pared: 6 tornillos,
2 AA y 4 DD).
Outside of Wall
Extérieur du mur
Lado exterior de la pared
Inside of Wall
Intérieur du mur
Lado interior de
la pared
Fit back gable (H) AND side gable (J) onto back wall (A) and
side wall (E). These 2 gables will t together at corner.
Placez le pignon arrière (H) ET le pignon latéral (J) sur le mur arrière
(A) et sur le mur latéral (E). Ces 2 pignons s'emboîtent dans le coin.
Encaje el frontón trasero (H) Y el frontón lateral (J) en la pared
trasera (A) y pared lateral (E). Estos 2 frontones quedarán unidos en
la esquina.
ADD front gable (G) to front wall (D).
AJOUTEZ le pignon avant (G) sur le mur avant (D).
AGREGUE el frontón delantero (G) en la pared delantera (D).
Secure gables (H & J)
using screws DD (x11)
at locations shown.
Gable (H) requires
7 screws. Gable (J)
requires 4 screws.
Fixez les pignons (H et
J) avec 11 vis DD aux
endroits indiqués. Le
pignon (H) nécessite 7 vis.
Le pignon (J) nécessite
4 vis.
Fije los frontones (H y J)
con 11 tornillos DD en los
lugares indicados. El H
requiere 7 tornillos. El J, 4
tornillos.
2
1
3
4
5
6
7
2
1
3
4
Secure gable (G) using screws DD (x
5) at locations shown.
Fixez le pignon (G) avec 5 vis DD aux
endroits indiqués.
Fije el frontón (G) con 5 tornillos DD en los
lugares indicados.
1
2
3
4
DD x4 - 1
1
/4" (3.17 cm) (4)
(4)
DD
(2)
AA
(2) EE
5
DD x7 - 1
1
/4" (3.17 cm)
DD x4 - 1
1
/4" (3.17 cm)
AA x2 - 2
1
/2" (6.35 cm) (2)
1. Place door (M) into opening on (left side) door threshold (L). / 1. Placez la porte (M) dans l'ouverture sur le seuil de la porte (côté
gauche) (L).
1. Coloque la puerta (M) en la abertura (lado izquierdo) del umbral de la puerta (L).
2. Hold door in place, and slide door hinge (W) onto the top of door as shown. / 2. Tenez la porte en place et faites glisser la charnière
de porte (W) sur le dessus de celle-ci comme indiqué. / 2. Sostenga la puerta y deslice la bisagra (W) en la parte superior de la puerta tal y como se
muestra.
3. Secure door hinge using screw FF x 3 (1 screw on each side of hinge - front, back & side). / 3. Fixez la charnière de la porte avec 3
vis FF (1 vis de chaque côté de la charnière - avant, arrière et côté). / 3. Asegure la bisagra con 3 tornillos FF (1 a cada lado de la bisagra, es decir,
adelante, atrás y al costado).
M
R
U
T
S
2
1
Z
Z
H
J
G
H
J
G
