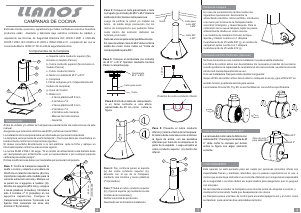

CAMPANAS DE COCINA
1
INSTALACIÓN

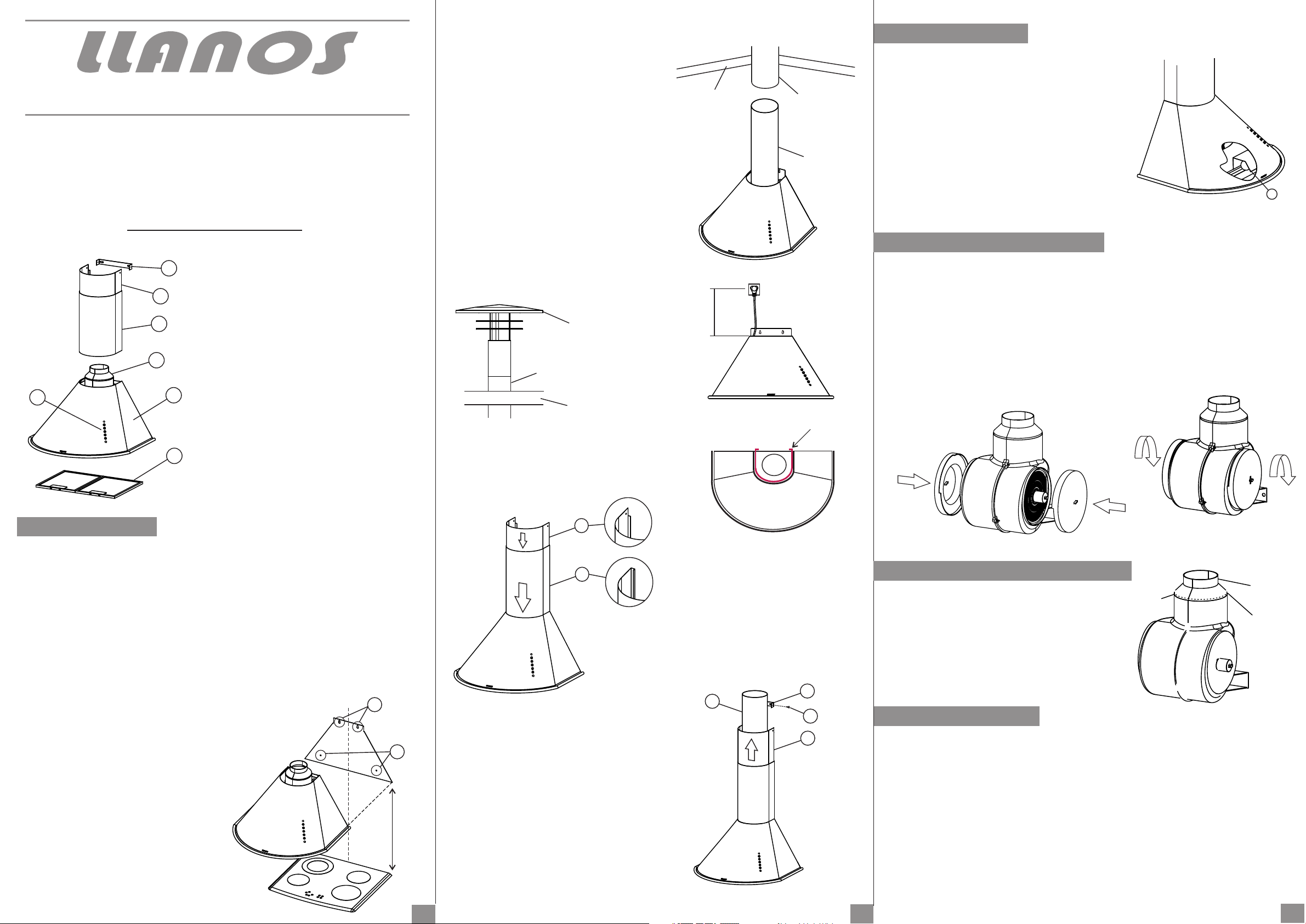

Componentes de la Campana
a- Soporte cubre conducto superior
b- Cubre conducto superior (No incluido en
modelo Parcus)
c- Cubre conducto inferior
d- Motor con salida de Ø 4" y Ø 6"
e- Campana
f- Filtros antigrasa (2 ó 3 dependiendo del
modelo de campana)
g- Llave de Control
h- Bolsa con:
- 4 tacos plásticos Ø 8 mm
- 4 tornillos nº 8
- 2 tacos plásticos Ø 6 mm
- 2 tornillos nº 6
- 2 tornillos auto roscante
- Manual de instrucciones
- Garantía
(No
incluido en modelo Parcus)
Paso 1: Centre la Campana respecto al
anafe o cocina y situarla a una altura de
60-65 cm en relación a la misma. (Es muy
importante respetar esta medida para la
correcta extracción del aire). Marque en
la pared los 4 agujeros a realizar (H).
Efectúe los agujeros (Ø 8 mm) y coloque
4 tacos plásticos (incluidos). Introduzca
sólo 2 tornillos nº 8 (incluidos) en los
agujeros superiores. Cuelgue la
Campana de los mismos. Y proceda a la
fijación final colocando los otros dos
tornillos nº 8 (incluidos).
H
H
60-65 cm
IMPORTANTE
Techo
Caño pasa
techo Ø6"
o Ø4"
Caño Ø6"
o Ø4"
Paso 3: Coloque el sombrerete (no incluido)
de Ø 6'' o Ø 4'' fijándolo mediante tornillos
Parker o remaches pop.
Caño pasa techo
Techo
Sombrerete
Ø 4´´ o Ø 6´´
Paso 4: Enchufe el cable de alimentación
a un toma corriente a una altura
aproximada de 20 cm como indica la
figura.
j
La carcasa del motor sale de fábrica con
salida de Ø 4". Para lograr la salida de Ø
6" debe cortar la carcasa por donde
indica la figura con algún elemento
cortante.
Zona de corte
para salida Ø 6"
Salida Ø 4"
Salida Ø 6"
Paso 5: Presente el cubre conducto
inferior (c) sobre el techo de la Campana.
El mismo debe colocarse como indica en
la figura de arriba, con las pestañas
inferiores por fuera de la campana en la
parte de la espalda. Luego encastre el
cubre conducto superior (b) dentro del
inferior.
Paso 6: Fije, contra la pared, el soporte
(a) del cubre conducto superior (b),
alineado con el eje de la Campana,
mediante dos tornillos y tacos plásticos
nº 6 (incluidos).
Paso 7: Suba el cubre conducto superior
(b) y fíjelo al soporte (a) mediante los dos
tornillos auto roscantes (i).
Retirar los vinilos de protección.
Quedando así terminada la instalación.
a
b
i
i
En caso de necesidad de cambio realice las
siguientes operaciones: desconectar la
alimentación eléctrica, retire los filtros, introduzca
una mano por la boca de la Campana hasta
encontrar la lámpara y desenrósquela. Para la
colocación de la nueva lámpara repita los pasos
anteriormente citados en orden inverso.
Los modelos de campana Circular, Antique,
Sponte y Classic cuenta con 1 lámpara
incandescente de (j), el modelo de
campana Leptos cuenta con 1 lámpara
incandescente de 25 watts E14 (j).
25 watts E27
Cambio de Lámpara
Corte de Carcaza Plástica para Ø 6"
b
c
Estimado cliente, queremos agradecerle por haber confiado en nosotros. Nuestros
productos están diseñado y fabricado bajo estrictos controles de calidad, y
respetando las Normas de Seguridad Eléctrica IEC 60335-1:2001 o UNE-EN
60335-1:2002, IEC 60335-2-31:2002 o IRAM 2092-2-31, cumpliendo así con la
Licencia de Marca IRAM N° DC-E-L90 de seguridad eléctrica.
f
d
e
c
a
b
g
Colocación de Filtro Purificador (Opcional)
Este aparato no está pensado para ser usado por personas (incluidos niños) con
capacidades físicas y mentales reducidas, que no posean experiencia en el uso, a
menos que se les haya instruido en su correcta utilización por una persona responsable
de su seguridad. Los niños deben ser supervisados para asegurarse que no jueguen
con el equipo.
Se recomienda encender la Campana unos minutos antes de empezar a cocinar, y
mantenerla funcionando hasta que desaparezcan los olores.
La Campana posee una llave de control para encender/apagar la luz y el motor, como
así también para variar las tres velocidades del motor.
4
1
1
FUNCIONAMIENTO
Se hace necesario su uso cuando la instalación no posee salida al exterior.
Los filtros de carbón activo son descartables. Es necesario el cambio de los mismo
cuando perdieron la capacidad de neutralizar el olor de la comida, se estima una vida
útil de 4 a 6 meses dependiendo su uso.
Una vez instalada la Campana debe realizar lo siguiente:
Saque el filtro de carbón activo del envoltorio, colóquelo en el eje y gire el filtro 90° en
sentido horario, quedando así listo para usarse.
Los modelos Circular 60, 75 y 90; no son factibles de convertirlos a purificadora.
Paso 2: Coloque un caño galvanizado o caño
corrugado (no incluido) de Ø 6" o Ø 4" desde la
salida del motor hasta el caño pasa losa.
Selle las uniones para evitar pérdidas de aire.
En caso de utilizar caño de Ø 6" debe cortar la
salida del motor como indica en “Corte de
carcasa plástica para Ø 6".
Luego de perforar la pared y/o instalar los
tubos de salida tenga precaución con los
restos de mampostería que pudieran haber
caído dentro del extractor dañando las
turbinas y/o el motor.
Antes de instalar y/o utilizar la Campana lea atentamente las instrucciones de este
manual.
Asegúrese que la tensión eléctrica sea 220V y la frecuencia de 50Hz.
La instalación de la campana debe ser efectuada por personal competente.
La campana viene provista de una ficha bipolar + Tierra que debe ser conectada a un
tomacorriente conforme con las normas vigentes.
Si desea conectarla directamente a la red eléctrica, quite la ficha y aplique un
interruptor bipolar conforme a las normas vigente.
La norma IRAM 2.092-1.96 exige: “Si el cordón de alimentación esta dañado debe
ser reemplazado por el fabricante o por su representante o por cualquier persona
calificada para evitar peligro”.
Dichas modificaciones deben ser realizadas por personal competente.
± 20 cm
Posición de cubre conducto Inferior
