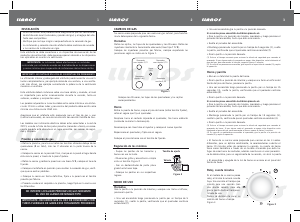

Manual de uso Llanos Eco Cocina

Manual de uso

INSTALACIÓN

1

- Antes de realizar este procedimiento asegúrese de que las condiciones

de distribución local (naturaleza y presión del gas) y el reglaje del arte-

facto sean compatibles.

- Verifique que no haya ningún cuerpo extraño en la conexión de gas.

- La instalación y conexión de este artefacto debe realizarse de acuerdo

a las normas de instalación en rigor.

La utilización intensa y prolongada del artefacto puede necesitar una venti-

lación complementaria, por ejemplo abriendo una ventana, o una ventila-

ción más eficaz, por ejemplo aumentando la potencia de la ventilación

mecánica si existiera.

Este artefacto deberá instalarse sobre una base sólida y nivelada, el nivel

es importante para evitar inconvenientes durante la cocción, tanto en

sartenes, asaderas y recipientes varios.

Las paredes adyacentes a la cocina deben estar como mínimo a una distan-

cia de 10 mm a ambos lados y por encima del producto debe existir como

mínimo una distancia de 1550 mm.

Asegúrese que el artefacto esté preparado para el tipo de gas a usar

(natural o envasado), en caso de no coincidir vea sección Cambio de Gas.

Los modelos con instalación eléctrica deben estar conectados a la red de

220 V, usando la ficha de tres patas provistas (conexión a tierra); es conve-

niente que ésta esté ubicada en un lugar accesible, por razones de seguri-

dad y limpieza.

• Retire la plancha, para lo cual retire los tornillos ubicados debajo de los

quemadores (8 en total), más los 2 ubicados en la parte trasera de la

cocina.

• Coloque la cocina en la posición final, marque en la pared el lugar donde

ésta roza la pared, a través de la pieza fijadora.

• Retire la cocina y perfore la pared con una broca N°8, coloque el taco de

fijación.

• Coloque el artefacto en posición para realizar la conexión de gas, verifi-

que que no existan pérdidas.

• Coloque la cocina en forma definitiva, fíjela a la pared con el tornillo

provisto por fábrica.

• Proceda a colocar el respaldo a la plancha, luego fíjela en la cocina con

los 8 tornillos.

IMPORTANTE: NO INSTALAR EN LOCALES SIN VENTILACIÓN PERMANENTE

IMPORTANTE: La instalación deberá efectuarse por un instalador

matriculado y en un todo de acuerdo con lo establecido en las disposiciones

y normas mínimas para la ejecución de instalaciones domiciliarias de Gas

Fijación y conexión de gas

IMPORTANTE: RECUERDE QUE EL USO DE CONEXIONES CON

TUBOS FLEXIBLES DE GOMA ESTA TOTALMENTE PROHIBIDO

NO INTENTE LOCALIZAR PÉRDIDAS DE GAS MEDIANTE

EL USO DE LLAMAS DE NINGÚN TIPO

• Una vez encendido gire la perilla a la posición deseada.

Si su cocina posee encendido electrónico proceda así:

• Gire la perilla a la posición de máximo, presiónela y luego presione el

pulsador del encendido, hasta que éste se encienda.

• Suelte el pulsador del encendido.

• Mantenga presionada la perilla por un tiempo de 5 segundos (1), suelte

la perilla, verificando que el quemador continúe encendido (2).

• Gire la perilla a la posición deseada.

(1) Este es el tiempo necesario para accionar la válvula de seguridad que comanda el

quemador. Si por alguna razón el quemador se apaga, éste dispositivo corta totalmente el

paso del gas, para reencender la hornalla, espere al menos 5 minutos.

(2) En caso de no permanecer encendida, gire la perilla a la posición de cerrado (0) y repita

la operación.

Si el modelo de su cocina posee

reloj, el mismo le avisará cuando

haya transcurrido el tiempo que

calculó para una cocción (con

una alarma sonora); para ello

gire la perilla hasta el tiempo es-

timado de uso.

Nunca se olvidará de sacar su

comida del horno a tiempo.

Figura 3

• Abra en su totalidad la puerta del horno.

• Gire la perilla a posición de máximo y acerque una llama al orificio del

frente del piso del horno, presione la perilla.

• Una vez encendido tenga presionada la perilla por un tiempo de 15

segundos (3), suelte la perilla, verificando que el quemador continúe

encendido (4).

• Gire la perilla a la posición deseada.

Si su cocina posee encendido electrónico proceda así:

• Gire la perilla a la posición de máximo, presiónela y luego presione el

pulsador del encendido, hasta que éste se encienda.

• Suelte el pulsador del encendido.

• Mantenga presionada la perilla por un tiempo de 15 segundos (3),

suelte la perilla, verificando que el quemador continúe encendido (4).

• Gire la perilla a la posición deseada.

(3) Este es el tiempo necesario para accionar la válvula de seguridad que comanda el

quemador de horno. Si por alguna razón el quemador se apaga, éste dispositivo corta

totalmente el paso del gas, para reencender el horno, espere al menos 5 minutos.

(4) En caso de no permanecer encendido el quemador, gire la perilla a la posición de

cerrado (0) y repita la operación.

• El horno de su cocina viene preparado para cocinar en los 3 niveles

diferentes, para un óptimo rendimiento, le recomendamos calentar el

horno 10 minutos antes de comenzar la cocción. La puerta de horno

tiene cierre hermético a través de un burlete siliconado que evita las

fugas de calor hacia los costados, además cuenta con un visor panorámi-

co de doble vidrio, para un seguimiento de la cocción, sin abrir la puerta.

• El encendido y apagado de la luz de horno se acciona en el panel del

frente de llaves.

Su cocina viene preparada para ser usada con gas natural, para transfor-

marla debe operar de la siguiente forma:

Hornallas

Retire las rejillas, las tapas de los quemadores y los difusores. Retire los

inyectores mediante la herramienta adecuada (llave tipo T N°8).

Coloque los inyectores provistos por fábrica, siempre respetando las

posiciones según se indica en la Figura 1.

Horno

Retire la puerta de horno, saque el piso de horno (retire tornillo fijador),

retire el seguro que fija el quemador.

Desplace hacia el costado izquierdo el quemador, tire hacia adelante

(cuidando no dañar la termocupla).

Desenrosque con llave tubo el inyector y coloque el nuevo inyector.

Reposicione el quemador y fíjelo con el seguro.

Coloque el piso de horno con el tornillo de fijación.

- Saque las perillas de las hornallas y

horno con aro incluido.

- Observe los grifos y encontrará a simple

vista un tornillo. Figura 2

- Con un destornillador de punta plana

gírelo hasta hacer tope.

- Coloque las perillas en sus respectivos

lugares.

CAMBIOS DE GAS

Figura 2

Figura 3

Figura 1

Quemador

semi rápido 0,70

Quemador

rápido 0,85

Quemador

auxiliar 0,55

Quemador

semi rápido 0,70

Horno

1,00

Coloque los difusores, las tapas de los quemadores y las rejillas

correspondientes.

Regulación de los mínimos

Válvula

Reloj, cuenta minutos

Horno y parrilla

2 3

Este artefacto no debe conectarse a un dispositivo de evacuación de los

productos de combustión, debe ponerse especial atención a las disposicio-

nes aplicables en cuanto a la ventilación.

MODO DE USO

Gire la perilla a la posición de máximo y acerque una llama al difusor,

presione la perilla.

• Una vez encendido tenga presionada la perilla por un tiempo de 5

segundos (1), suelte la perilla, verificando que el quemador continúe

encendido (2).

Hornallas

Tornillo de ajuste
