GERMAN

Herzlichen Glückwunsch, dass Sie sich für eine Verbes-

serung der Hygiene und der Sauberkeit in Ihrem Wasch-

raum entschieden haben! Neu und verbessert:

Lotus Professionals aufregender und berührungsfreier

Einbauspender für Handtücher enMotion nutzt die

Innovation von morgen und wird dank eines erhöhten

Trocknungsvermögens den heutigen Bedürfnissen für

wirksamere hygienische Lösungen gerecht. Mit Ihrer

Wahl haben Sie gezeigt, dass Ihnen eine hygienische

Waschraumausstattung, eine hohe Qualität und ein

verbesserter Service in Ihrem Waschraum wichtig sind.

WERKZEUG UND ZUBEHÖR

• Schraubendreher

• Bohrmaschine

• Bleistift oder Kugelschreiber

• Wasserwaage (empfohlen)

• Vier 8er Holzschrauben enthalten

SCHRITT EINS

Legen Sie sich die aufgelisteten Teile zurecht:

• 1 enMotion-Einbauspender für Handtücher

• Spenderschlüssel

• 4 D/LR21-Zellbatterie

• Gebrauchsanweisung

• Schrauben

SCHRITT ZWEI

Aufbau des enMotion-Einbauspenders für Handtücher

1. Stecken Sie den Schlüssel auf der rechten Seite

in den Spender und öffnen Sie den Spender.

2. Entfernen Sie das Zellophan von den Batterien.

3. Legen Sie die 4 “D”-Zellbatterien in das Batterie-

fach ein, das sich auf der Rückseite des Spenders

befindet.

4. Schließen Sie den Spender.

SCHRITT DREI

Bestimmung der Wandposition

1. Bestimmen Sie den Platz für die Befestigung des

Spenders.

Lassen Sie beim Anbringen des Spenders

mindestens 10 cm Abstand zu allen Seiten.

2. Beachten Sie die statische Bodenklemme

aus Metall auf der linken Seite der Rück-

platte. Diese muss Kontakt zur Wand haben,

um den Spender richtig zu erden. Eine nicht

ordnungsgemäße Erdung des Spenders

beschädigt die Einheit und kann die Einheit

funktionsuntüchtig machen.

3. Bei einer Installation direkt an der Wand wird eine

Aussparung von 38,1 cm Höhe x 26,67 cm

Breite x 10,16 cm Tiefe erforderlich sein.

Hinweis: Die Tür muss an der linken Seite des

Gehäuses angebracht werden. Ist nicht

genügend Abstand für die Tür auf der linken

Seite vorhanden, verfahren Sie nach den

untenstehenden Hinweisen, um die Tür von

der linken auf die rechte Seite zu wechseln.

Hinweise zum Wechseln der Türöffnung:

1. Verwenden Sie einen Kreuzschlitzschraubendreher,

um die silbernen Scharniere auf der linken Seite des

Spenders abzubauen und bewahren Sie die

Schrauben auf. Sind die Scharniere abgebaut, soll-

ten sie von der schwarzen Rückplatte getrennt sein.

2. Als nächstes verwenden Sie einen Senkkopf-

schraubendreher, um die 2 sichelförmigen Unterleg-

scheiben an den Scharnieren abzubauen, so dass

die Tür aus den Scharnieren gehoben werden kann.

Bewahren Sie diese Scheiben auf.

3. Verwenden Sie nun einen Kreuzschraubendreher,

um das Verriegelungsbauteil zu entfernen und es an

der gegenüberliegenden Seite des Spenders

anzubringen.

Entfernen Sie den silbernen Aufsatz

auf der Seite ohne Schloss und lassen Sie es auf der

gegenüberliegenden Seite wie vorgesehen einrasten.

4. Befestigen Sie dann die Scharniere wieder und

bringen Sie die Unterlegscheiben aus dem

vorherigen Schritt mit an, um sicherzustellen,

dass die Tür nicht aus ihren Scharnieren

gehoben werden kann.

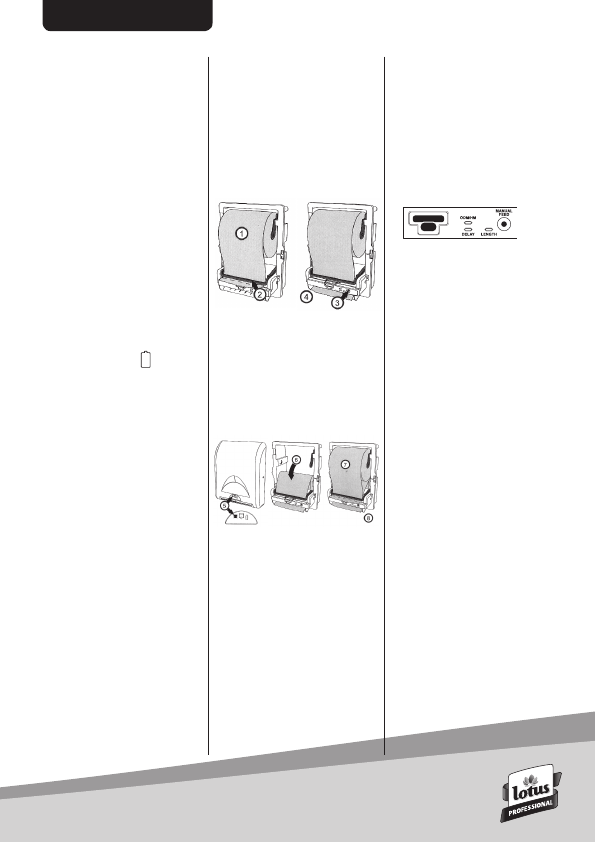

SCHRITT VIER

MIT DER ERSTEN ROLLE BESTÜCKEN

(siehe Schritt 1 - 4)

1. Platzieren Sie die Rolle wie in Abbildung 1

dargestellt.

2.

Heben Sie die Abrollstange an und verstauen Sie

das Papier dahinter. Falten Sie ein Stück Papier mit

2,5 cm Länge am Ende der Rolle zusammen (die

Zähne der Abrollstange sollten in der Falte bleiben).

3.

Mit der positionierten Abrollstange drücken Sie

den blauen Knopf für die automatische Papier -

zuführung auf der unteren rechten Seite des

Spenders (das Papier wird automatisch zugeführt).

4. Wird das Papier über die Unterseite zugeführt,

ziehen Sie das Blatt ab und schließen die

Abdeckung.

EINSETZEN DER

NACHFÜLLROLLEN (siehe Schritt 5-8)

5. Wenn die Standanzeige für wenig Papier

leuchtet, fügen Sie eine neue Papierrolle hinzu.

6. Schieben Sie die angebrochene Rolle (ungefähr

7,5 cm im Durchmesser) bis zu den unteren

Rollenhaltern (wickeln Sie überschüssiges Papier

zurück auf die Rolle).

7. Folgen Sie den Schritten 1 bis 2, um eine neue

Rolle in die obere Halterung einzusetzen.

8. Schließen Sie die Abdeckung.

Hinweis: Wenn die Übergangsvariante genutzt

wird, wird der Spender das Papier am Ende

der angebrochenen Rolle doppelt zuführen.

SCHRITT FÜNF

Bedienung des Spenders (siehe Anweisungen auf der

Innenseite der Frontabdeckung)

1. Ausgabe der enMotion-Handtücher

A. Bewegen Sie in betriebsbereitem Zustand

(On-Demand Mode - ODM) Ihre Hand etwa 5 cm

über die Vorderseite des Spenders. Ein

enMotion-Handtuch wird ausgegeben.

B. Im Wartezustand (Hang Mode - HM) wird nach

einigen Sekunden ein enMotion-Handtuch automa-

tisch ausgegeben, nachdem die Abdeckung

geschlossen oder ein Handtuch abgerissen wurde.

C. Wurde ein Handtuch ausgegeben, wird eine kurze

Verzögerung auftreten, um die Verschwendung von

Papier zu vermeiden. Nach der Verzögerung kann

das nächste Handtuch ausgegeben werden.

Hinweis: Um die Verzögerung zu justieren, siehe Schritt

6 “Justierung der Einstellungen”.

2. Batteriewechsel

A. Die Funktionslampe “Low battery ” auf der

rechten Seite der Linse zeigt an, dass die

Leistung der Batterie gering ist.

Hinweis: Wenn die Lampe aufleuchtet, arbeitet

der Spender noch für eine begrenzte Zeit.

B. Ersetzen Sie die Batterien mit 4 "D"- Zellbatterien.

Legen Sie die Batterien in das Batteriefach ein wie

in der Zeichnung auf der Innenseite dargestellt).

3. Bestückung mit Ersatzrollen: siehe Schritt 5.

4. Sollten Sie 2-3 Mal mit der Hand innerhalb des

Sensorbereichs winken und kein Handtuch erhalten,

öffnen Sie die Abdeckung und überprüfen Sie, ob

das Papier richtig eingelegt wurde. Überprüfen Sie

dann den Papierschacht von innen, um festzu

stellen, ob ein Papierstau vorliegt. Beheben Sie

erforderlichenfalls den Papierstau und fügen Sie das

Papier ordnungsgemäß ein. Schließen Sie danach

die Abdeckung - der Spender sollte nun normal

funktionieren.

SCHRITT SECHS

Justierung der Einstellungen

1. Das System „Veränderbare Papierlänge“

(Adjustable Sheet Length - ASL) des enMotion-

Spenders ermöglicht die Justierung der

Handtuchlänge. Das ASL-System ist im Gehäuse

gleich rechts neben dem Sensor angebracht.

Folgende Größen sind verfügbar:

• Linke Einstellung - “S” Kurzes Handtuch

(maximale Anzahl von Handabtrocknungen)

• Mittlere Einstellung - “M” Mittleres Handtuch

(optimales Handabtrocknungsvermögen)

• Rechte Einstellung - “L” Langes Handtuch

(längstes verfügbares Handtuch)

Hinweis: Das ASL–System ist auf die “L”-Option

voreingestellt. Die Einstellung können Sie am ASL–

System im Gehäuse direkt rechts neben dem Sensor

verändern.

2. Das System “Veränderbare Zeitverzögerung”

(Adjustable Time Delay - ATD) des enMotion-

Spenders ermöglicht die Ausgabe von Handtüchern

in verschiedenen Zeitabständen, nachdem ein

Handtuch vom Spender entnommen wurde.

Folgende Einstellungen sind verfügbar:

• Linke Einstellung – Kurze Verzögerung

• Mittlere Einstellung – Mittlere Verzögerung

• Rechte Einstellung – Lange Verzögerung

Hinweis: Das ATD–System ist auf eine kurze

Verzögerung voreingestellt. Die Einstellung können Sie

am ATD–System im Gehäuse direkt rechts neben dem

Sensor verändern.

3. Das System “Justierbarer Ausgabemodusbereich”

(Adjustable Dispense Mode Range - ADMR) des

enMotion-Spenders ermöglicht die Einstellung der

Art der Ausgabe des Handtuchs an den Endnutzer.

Folgende Einstellungen sind verfügbar:

• "ODM" – Betriebsbereiter Zustand (das

Handtuch wird vom Spender ausgegeben,

nachdem der Benutzer den Sensor aktiviert hat).

• "HM" – Wartezustand (das Handtuch ist immer

sichtbar. Nachdem ein Handtuch abgerissen

wurde, folgt automatisch ein neues Handtuch).

Hinweis: Das ADMR–System ist auf den betriebsbereiten

Zustand voreingestellt. Die Einstellung können Sie am

ADMR–System im Gehäuse direkt rechts neben dem

Sensor verändern.

= Batterie
