Manual de uso McCulloch FG6000MK Generador

¿Necesita un manual para su McCulloch FG6000MK Generador? A continuación puedes ver y descargar el manual en PDF gratis en español. Este producto actualmente tiene 0 preguntas frecuentes, 0 comentarios y tiene 0 votos. Si este no es el manual que desea, , contáctenos.

¿Su producto tiene algún defecto y el manual no ofrece ninguna solución? Vaya a Repair Café para solicitar un servicio de reparación gratuito.

Manual de uso

8 9

PARTS LIST / LISTE DES PIECES / LISTA DE PIEZAS

4 - ASSEMBLY INFORMATION - MONTAGE -

INFORMACIONES DE ENSAMBLE

1. Handle Sleeve

Handle

3. Rubber Pad

4. Autolock Nut

5. Hexagen Bolt

6. Flat Washer

Handle Bracket Assy

8. Carriage Bolt

9. Flat Washer

10. Hexagen Bolt

11. Spring Washer

12. Supporter

13. Rubber seat

14. Cotter Pin

15. Wheel

16. Nylon Washer

17. Axls

1. Manchon de poignée

2. Poignée

3. Tampon en caoutchouc

4. Ecrou auto-bloquant

5. Boulon vis hexagonale

6. Rondelle plate

7. Bloc de poignée soudé

8. Boulon vis chariot

9. Rondelle plate

10. Boulon hexagonal

11. Rondelle frein

12. Support

13. Tampon en caoutchouc

14. Aiguille

15. Roue

16. Rondelle de nylon

17. Axe

1. Manguito de la empuñadura

2. Empuñadura

3. Taco de goma

4. Tuerca autoblocante

5. Hexágono

6. Arandela plana

7. Ensamblaje de soldadura de la

empuñadura

8. Tornillo del carro

9. Arandela plana

10. Pasador hexagonal

11. Arandela elástica

12. Soporte

13. Asiento de goma

14. Chaveta de retén

15. Rueda

16. Arandela de nailon

17. Eje

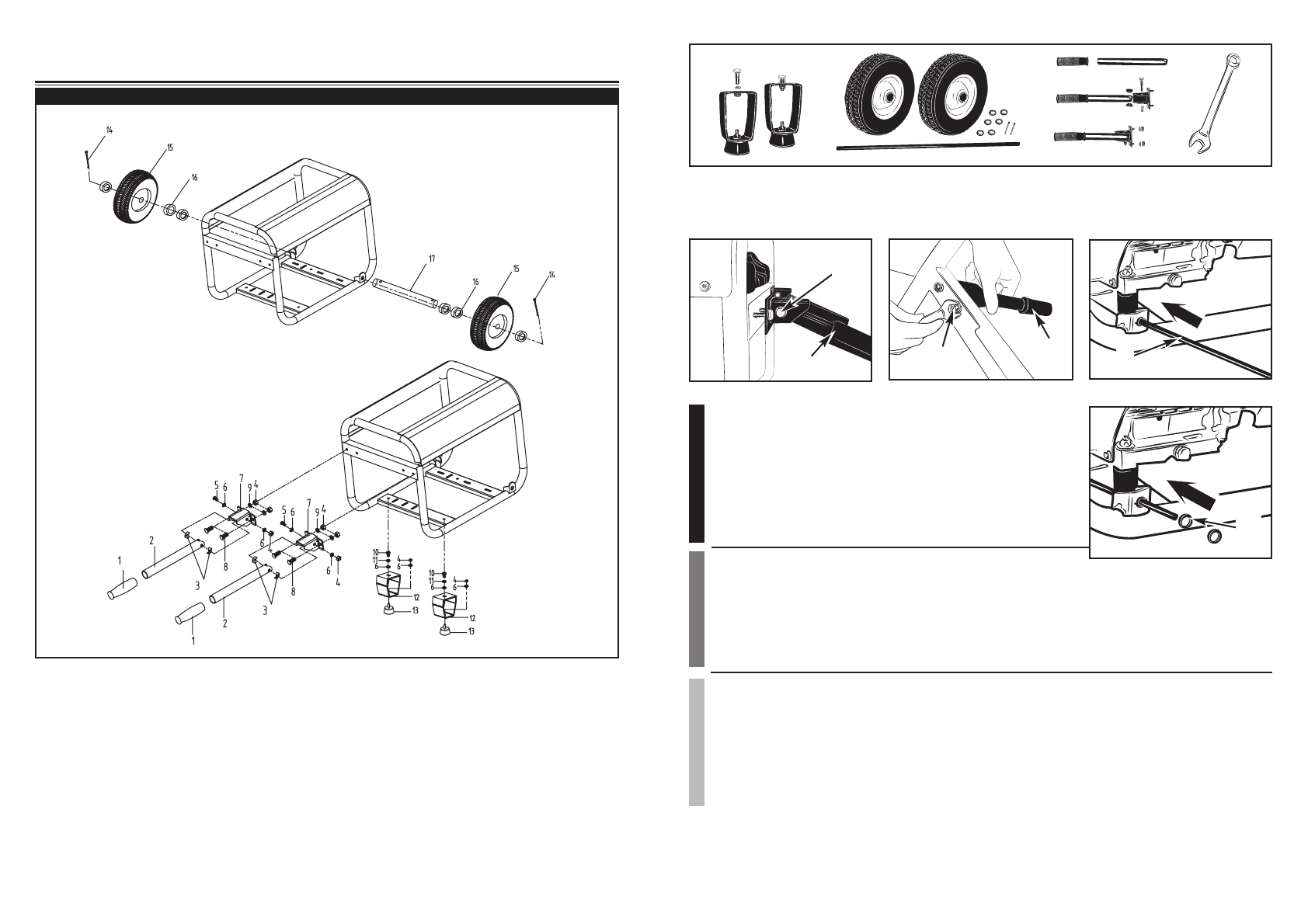

Please complete the assembly procedure of screw and attachments-refer drawing (Fig. 4-1,4-2,4-3) so that you can Lock

the screw on to generator.

Veuillez d'abord assembler les vis et les accessoires selon les figures 4-1, 4-2, 4-3, puis fixez la vis sur le générateur.

Por favor complete el procedimiento de ensamble del tornillo y los accesorios - consulte los dibujos 4-1, 4-2, 4-3, para que pueda

asegurar el tornillo al generador.

4-1B

4-1A

4-2A

4-1. HANDLE ASSEMBLY

1. Secure screws with flat washers and nuts (B). (Fig. 4-1A & 4-1B)

2. Attach the handle assy. (A) to the generator frame using two carriage

screws (C).

4-2. WHEEL KIT ASSEMBLY

1. Insert the axle(D) (Fig.4-2A)

2. Place the two plastic washer (E) on the axle before install the wheel

assy.(Fig. 4-2B)

4-2B

4-1. ENSAMBLAJE DE LA EMPUÑADURA

1. Asegure los tornillos con arandelas planas y tuercas (B). (Figura 4-1A & 4-1B)

2. Acople en ensamblaje de la empuñadura. (A) al la estructura del generador mediante dos tornillos del carro (C).

4-2. ENSAMBLAJE DEL CONJUNTO DE LA RUEDA

1. Inserte el eje (D) (Figura 4-2A)

2. Coloque la arandela de plástico (E) en el eje. (Figura 4-2B)

4-1. ASSEMBLAGE de la Poignée

1. Serrez les vis avec des rondelles plates et des écrous (B). (Fig. 4-1A & 4-1B)

2. Fixez le bloc de poignée (A) au cadre du générateur en utilisant deux vis chariot (C).

4-2. ASSEMBLAGE DU KIT DE ROUE

1. Insérez l'axe (D) (Fig.4-2A)

2. Mettez en place la rondelle en plastique (E) sur l'axe.(Fig. 4-2B)
