Manual de uso

-4-

Montaje.

La conexión a la red eléctrica se realizará preferentemente a través de canalización posterior.

Para realizar el montaje del secador de manos seguir los siguientes pasos:

 Realizar cuatro taladros de 8 mm. (0,31”) de diámetro en la pared, utilizando la plantilla

suministrada (Figura nº 4).

 Limpiar todo el polvo de los agujeros realizados e insertar los tacos.

 Pasar los cables de alimentación procedentes de la red eléctrica a través del agujero

de diámetro 22 mm. (0,87”) que está situado sobre la regleta de conexión del aparato

(Figura nº 5)

 Atornillar con firmeza la base del aparato a la pared (Figura nº 6), asegurando que los 4

silent-blocks quedan correctamente colocados entre la base y la pared.

 Realizar la conexión eléctrica de los cables de la alimentación a la regleta del secador

de manos. Conectar los cables correspondientes a las dos fases (N y L) y a la toma de

tierra en los alojamientos correspondientes de la regleta, tal y como indican sus letras

serigrafiadas (Figura nº 7).

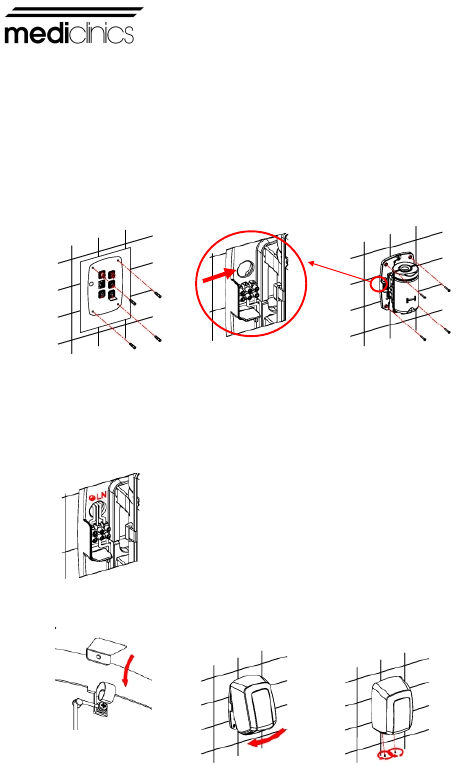

Figura nº 4. Figura nº 5.

Figura nº 6.

Figura nº 7.



Al llevar a cabo esta conexión se deben prever medios de

desconexión de la red de alimentación, con una separación

de contacto de al menos 3 mm. (0,12”) en todos los polos.

Dichos medios de desconexión deben ser incorporados a la

instalación fija.

 El secador de manos debe ser instalado únicamente sobre

una superficie cerrada (pared, tabique o similar).

 Colocar cuidadosamente la carcasa en la base del aparato.

Para ello posicionarla de arriba abajo, con una cierta

inclinación sobre la base, de manera que la pestaña de la

carcasa se inserte correctamente en su correspondiente

alojamiento de la base (Figuras nº 8 y nº 9).

 Colocar los tornillos de fijación de la carcasa a la base,

apretándolos con la llave especial suministrada (Figura nº 10).

Figura nº 8.

Figura nº 9.

Figura nº 10.
