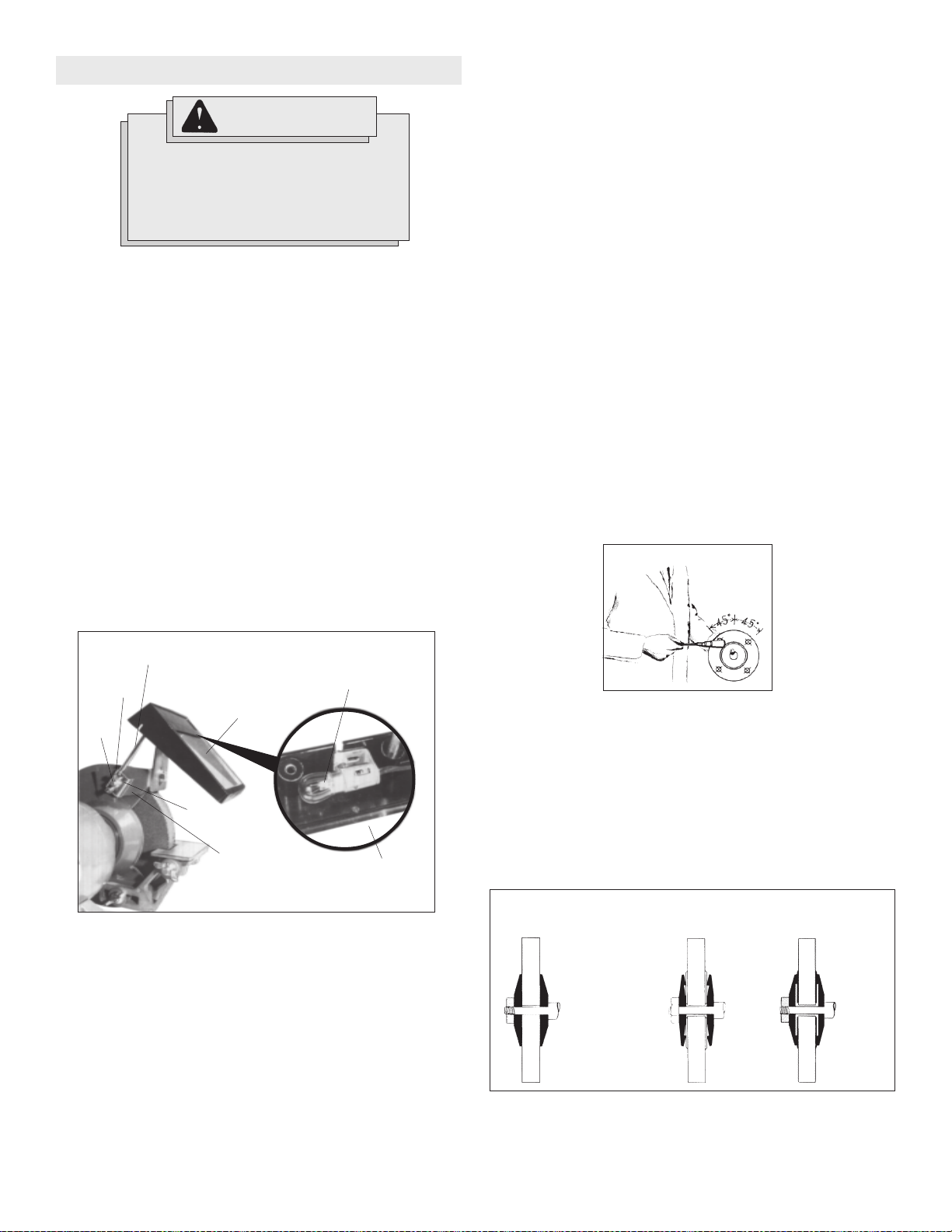

Page 14
1. Examinez soigneusement votre nouvel outil pour y déceler les
dommages subis au cours de la livraison (meules, gardes, etc.).
Assurez-vous que toutes les pièces sont bien ajustées, mais ne
serrez pas l’écrou de meule trop fort. Suivez les instructions de
montage des meules à la Fig. 3.
2. N’utilisez pas la meuleuse à moins qu’elle ne soit solidement boulonnée
en place par les deux trous de montage de la base.
3. Examinez les meules pour y déceler les défauts ou craquelures et
remplacez immédiatement toute meule endommagée. N’utilisez que
les meules dont la vitesse sécuritaire de rotation est au moins aussi
élevée que la vitesse de rotation à vide de la meuleuse et conformez-
vous aux instructions de la Fig. 2.
4. Il peut arriver qu’une meule ait un défaut caché. Pour prévenir un
accident causé par un défaut caché, écartez-vous de la meule,
mettez l’outil en marche et laissez-le tourner à vide durant une minute.
Si vous percevez une vibration ou un bruit anormaux, procédez au
dressage de la meule selon les instruction de la Fig. 5. Si le bruit ou
la vibration persistent, trouvez-en la cause et faites les corrections
nécessaires avant d’utiliser de nouveau la meuleuse.
Pare-éclats en plexiglass (Fig. 1)
(Équipement standard pour les modèles 4935 et 4995)
La meuleuse est pourvue de deux pare-éclats distincts, un pour chaque
meule, et ils doivent être en place lorsque l’outil est employé.
Pare-éclats éclairés (Fig. 1)
(Équipement standard pour les modèles 4931, 4991, 5051 et 5091)
Des pare-éclats éclairés avec une ampoule d’automobile de 12 volts
pourvoient à l’éclairage des deux côtés et de la face de la meule. Douilles
et ampoules sont maintenues en place sous chaque pare-éclats au
moyen d’un boulon et d’un écrou à travers la rainure du rebord arrière du
pare-éclats. Deux pare-éclats distincts, un pour chaque meule, sont
fournis et doivent être employés lorsque la meuleuse est en marche.
Installation des pare-éclats
Les fixations pour maintenir les pare-éclats en place sont installés en
usine.
1. Pour installer les pare-éclats, dévissez l’écrou à oreilles.
2. Introduisez la tige du pare-éclats entre le garde-meule et la partie
encochée de la fixation.
Meule
correctement
montée
Fautif Correct
Meule sans tampon
Bride non dégagée
Bride intérieure
non clavetée au pivot
Fautif
Écrou
d’embout
trop serré
Fig. 3
MANIEMENT
Pour minimiser le risque de blessures
corporelles et dommage à l'outil,
n'employez que des accessoires d'un
calibre (t/min.) égal ou supérieur à celui qui
est indiqué sur la fiche signalétique de
l'outil.
AVERTISSEMENT!
Pare-éclats
Partie
encochée
Tige
Fixation
Pare-éclats
Garde-meule
Ampoule d’auto
12 volts
Fig. 1
Écrou à
orielles
3. Ajustez les pare-éclats à la hauteur appropriée et serrez l’écrou à
oreilles.
Meuleuse 1HP (No de cat. 5091)
Il est recommandé d’utiliser un câble électrique de calibre 14 et un fusible
à action retardée de 15 ampères pour alimenter le moteur d’une meuleuse
1HP, peu importe son voltage nominal. Ce branchement devrait être dis-
tinct de l’alimentation des autres appareils électriques.
La meuleuse d’établi 1HP de
MILWAUKEE
est alimentée à bi-puissance
de 115/230 volts. Elle est câblée en usine pour une puissance de 115
volts, mais le câblage du moteur peut être transformé pour s’adapter à
une puissance de 230 volts.
Le câblage du moteur doit être fait par un électricien compétent ou par un
technicien d’un centre de service
MILWAUKEE
accrédité.
Le schéma de montage ou couplage est placé à l’intérieur de la plaque
d’appui de la meuleuse. Lorsqu’on effectue la transformation vers la
puissance de 230 volts, le cordon doit être correctement calibré et relié
directement à la source d’alimentation, sinon, il doit être pourvu d’une
fiche appropriée pour être branché sur une prise de 230 volts.
Meules
Seules les meules de haute qualité, oxyde d’aluminium (corindon) ou
carbure de silicium devraient être employées. Le corindon, quoique moins
dur que le carbure de silicium, est plus robuste et plus résistant.
Les meules à gros grain (36 grains/po.) sont recommandées pour le
meulage grossier. Les meules à grain moyen (60 grains/po.) conviennent
à des ouvrages comme l’adoucissement des soudures ou la préparation
des surfaces à finir. Les meules à grain fin (80 grains/po.) servent à
l’aiguisage et à la finition.
Inspection des meules (Fig. 2)
Avant d’installer les meules, vérifiez leur état en tapant légèrement sur
les parois avec un outil non métallique, le manche d’un tournevis par
exemple. S’il y a résonance, c’est signe que la meule est en bon état. Si
la meule ne résonne pas et semble fêlée ou silencieuse, jetez-la. Les
meules doivent être sèches pour que le test réussisse car autrement, la
résonance sera assourdie. Tapez la meule à un angle d’environ 45° de
l’une des parois verticales à environ un ou deux pouces du rebord
comme l’indiquent les points marqués dans la Fig. 2. Répétez le test en
faisant tourner la meule de 45°. N.B. Les meules de composition organique
ne rendent pas le même son métallique clair que les meules de silicate et
de céramique.
Montage des meules (Fig. 3)
Fig. 2
1. Débranchez l’outil.
2. Pour installer les meules, enlevez les couvre-meules des garde-
meules et dévissez les écrous Hex. Le filetage du pivot est conçu
pour que les écrous se resserrent lorsque la meule tourne quand la
meuleuse est en marche.
