NH-U9 & -U12
|
Instrucciones de Instalación
1
Noctua enfoca sus esfuerzos en establecer un nuevo nivel de
calidad y rendimiento “Diseñado en Austria” mediante la escucha de las
necesidades de los usuarios en un mercado cargado de productos que
añaden novedades que apenas ofrecen nada útil, y proporcionando
componentes de alta calidad optimizados para un funcionamiento
silencioso que lleven a cabo su propósito de un modo inteligente, preciso
y fiable.
Noctua nace de la cooperación entre la austriaca Rascom
Computerdistribution Ges.m.b.H y la taiwanesa Kolink International
Corporation y mantiene una colaboración en el desarrollo con el Instituto
Austriaco de Transmisión del Calor y Tecnología de Ventiladores
(ÖsterreichischesInstitut für Wärmeübertragung und Ventilatorentechnik,
ÖIWV).
Con el Noctua NH-U se ha decidido por un refrigerador High-End de pri-
mera calidad que le ofrece una superior eficiencia de refrigeración en to-
das las esferas de actividades – tanto en el campo de Super Silent como
en él de High-Performance. Para conseguir los mejores resultados, por
favor, fíjese en las indicaciones en la segunda parte de este manual.
La primera parte le da instrucciones detalladas para instalar el NH-U paso
a paso en diversos tipos de bases.
La segunda parte contiene informaciones sobre la garantía y la asisten-
cia técnica si tiene otras preguntas o iniciativas.
Su equipo de Noctua.
¡Felicitaciones por la compra
de su Noctua NH-U!
Instrucciones de instalación
Paso Contenido Página
Comprobación del contenido del
embalaje
Desmontaje del Mainboard y eliminación
del módulo Retention
Fijación de la lámina de montaje en la
parte posterior del Mainboard
Montaje de los hierros angulares en el
refrigerador
Aplicar la pasta conductor del calor
Fijación del refrigerador en su CPU
Instalación del ventilador
Informaciones respectivo la garantía
1
2
3
4
5
6
7
T&G
1
2
2
2
2
2
3
3

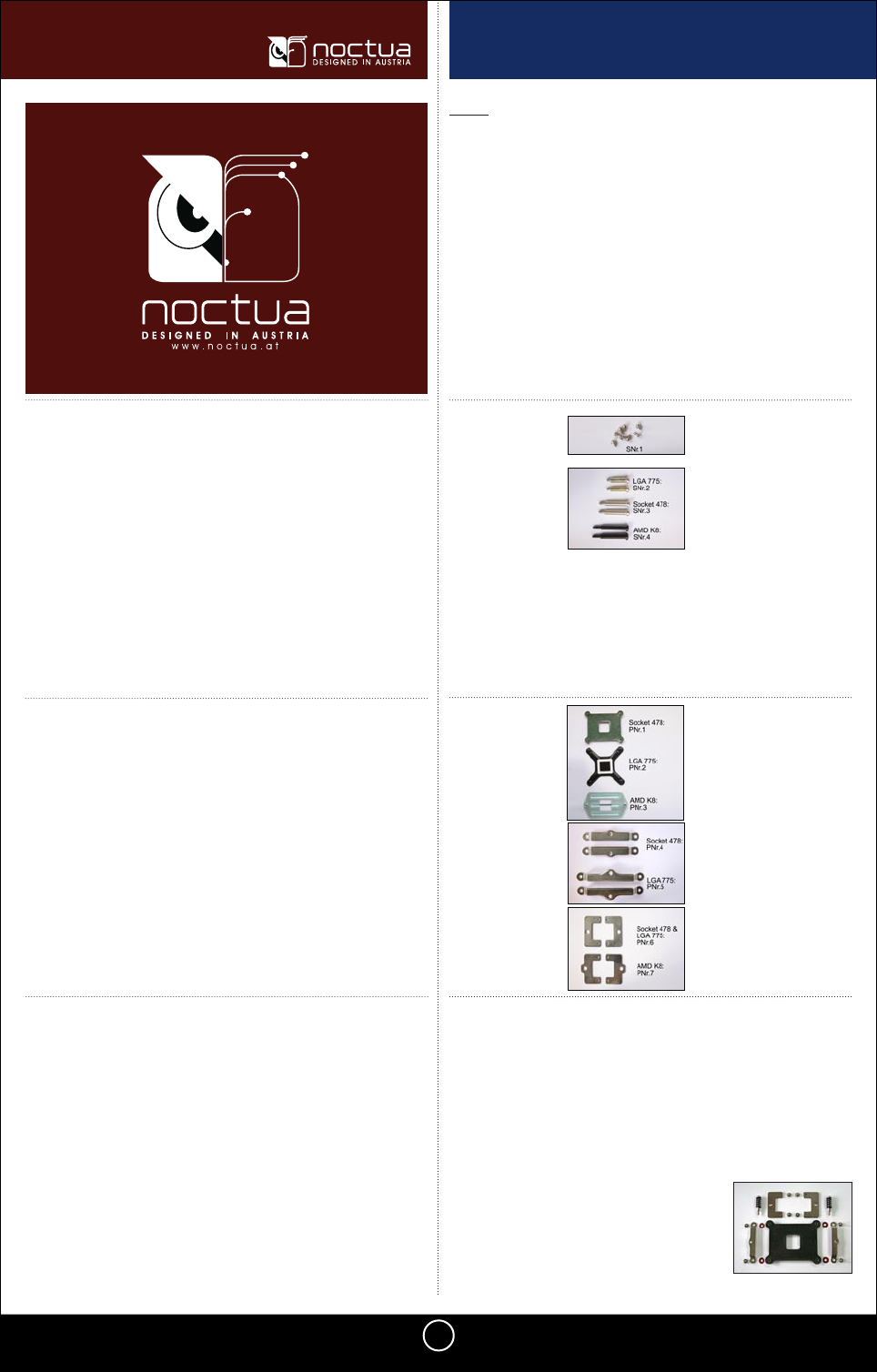

En primer lugar por favor compruebe el contenido del embalaje según
las siguientes listas e ilustraciones.
El suministro contiene los siguientes componentes:
• Material de instalación para la base 478, LGA 775 y K8 (véase los pun-
tos siguientes)
• 1 tubo de pasta conductor del calor
• 2 pinzas de alambre para el montaje del ventilador
• 2 cintas adhesivas anti-vibración
Para la identificación más simple, todos los tipos de tornillos y los com-
ponentes diferentes depediendo del tipo de la base, tienen índices (PNr
para componentes y SNr para tornillos). Los índices se explica en las ilus-
traciones siguientes. Abajo mencionado está el material para la insta-
lación de las diferentes bases.
Comprobación del contenido del embalaje
1. Paso
Tornillos: 8 tornillos cortos (SNr.1)
Ilustración 1
3 x 2 tornillos con resortes
Ilustración 2
componentes
para el mon-
taje:
láminas de montaje para
la parte posterior del
Mainboard
Ilustración 3
hierros angulares
Ilustración 5
listones de montaje para
la cara superior del Main-
board (no se necesita
con K8)
Ilustración 4
Material de instalación para base 478:
• 1 S478 lámina de montaje para la parte posterior del Mainboard
(negra, cuadrada, con un vacío cuadrado en el centro) [PNr.1]
• 2 listones cortos, planos para la cara superior del Mainboard (con-
veniente a la lámina de montaje) [PNr.4]
• 8 tornillos cortos [SNr1]
• 4 discos
• 2 hierros angulares sin convexidad [PNr.6]
• 2 tornillos altos con resortes, plateados [SNr.3]
• 2 resortes de prsión
Ilustración 6
