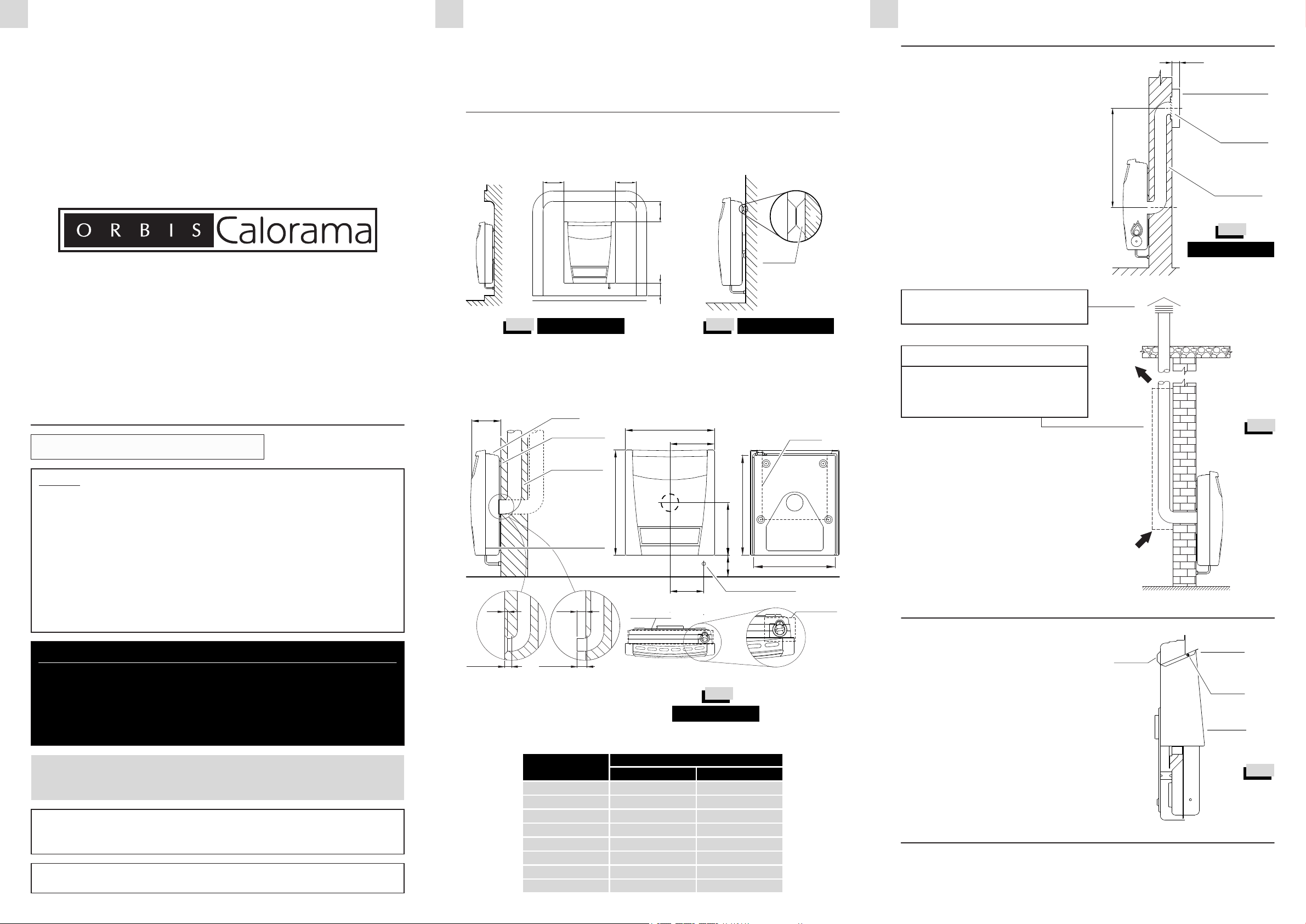

2do. PASO: COLOCACIÓN DEL TIRAJE
Su ORBIS CALORAMA debe tener una ventilación
hacia el exterior. Puede ser “a los cuatro vientos” o
también como indica el reglamento del ENARGAS:
• OPCIÓN I
Las dimensiones de dicha chapa de protección serán
de 250 x 250 mm (figura 4).
Su calefactor ORBIS CALORAMA tiraje natural
puede ser instalado dejando los conductos del otro
lado de la pared, respetando las indicaciones
detalladas a continuación (figura 5). Esto permite un
mejor aprovechamiento del calor que llevan los
gases quemados.
• OPCIÓN II
Para los artefactos de ambiente cuyo consumo sea
inferior a 10.000 kcal/h, el remate del conducto de
ventilación podrá efectuarse, con rejilla de 150 x
150 mm, protegida con una chapa galvanizada N°
20, sostenida en sus cuatro ángulos y separado 50
mm de la pared.
FIG. 4
Dimensiones en mm
1.000 Mínimo
50
Chapa 250 x 250
Rejilla 150 x 150
Tubo de tiraje
3- En caso de quedar a la intemperie se
recomendará aislar térmicamente el conducto de
salida de gases quemados para evitar condensación
y dificultades en el encendido.
1- Los conductos deben ser resistentes a la
corrosión y estar herméticamente sellados a los
efectos de evitar fugas de gases quemados.
RECOMENDACIONES:
2- En caso de quedar dentro de otro ambiente (este
no puede ser ni dormitorio ni baño) se deberá
colocar una protección que evite quemaduras por
contacto con el caño caliente (figura 5).
Sombrero de salida de gases de acuerdo al
reglamento de instalaciones domiciliarias
Aire fresco
Aire caliente
Puede ser también de material desplegado con
revoque, pero siempre debe tener aberturas
inferiores y superiores para la circulación del
aire caliente.
Protector de chapa perforada.
FIG. 5
Asegurese que el artefacto este bien nivelado. Fíjelo
a la pared con tornillos y tarugos.
Retire el frente. Para ello, afloje los dos tornillos
situados en la parte posterior inferior del frente, sin
sacarlos, solo dos o tres vueltas (ver figura 3). Quite
los dos tornillos superiores, levante el frente y
retírelo.
Retire el deflector superior quitando los dos tornillos
que lo fijan a los deflectores laterales, para acceder
a los puntos superiores de fijación del artefacto (ver
figura 6).
Aproxime el calefactor a la pared, asegurándose
que quede conectado el caño salida de gases del
artefacto al caño de tiraje ya instalado.
Coloque nuevamente el deflector superior fijándolo
con los dos tornillos a los deflectores laterales.
3er. PASO: FIJACIÓN DEL ARTEFACTO
Deflector
superior
Tornillos de
montaje
del deflector
superior
Deflector
lateral
Puntos
superiores
de fijación
del artefacto
FIG. 6
INSTALACIÓN
2- Coloque el tiraje (tubo de ventilación).
3- Coloque el artefacto, y fíjelo a la pared.
La instalación se realiza en cuatro pasos, a saber:
4- Realice la conexión de gas.
1- Determine el lugar exacto donde se colocará el artefacto y marque el centro del tiraje.
1er. PASO: SELECCIÓN DEL LUGAR
El artefacto debe ir forzosamente colgado de la pared como mínimo a 120 mm del piso (ver figura 3).
Su ORBIS CALORAMA calienta por circulación de aire (convección). Por ello no lo “esconda” en algún
rincón o cavidad distante.
IMPORTANTE
Si a pesar de ello desea empotrarlo, respete las medidas mínimas indicadas en la figura 1.
!NO INSTALE este artefacto en DORMITORIOS NI BAÑOS.
!NO USE este artefacto en locales SIN VENTILACIÓN PERMANENTE.
IMPORTANTE
FIG. 1
Dimensiones en mm
Para el artefacto
4464GO el conducto
de tiraje debe
sobresalir de la pared
interna 12 mm.
125
Piso
D
A
B
C120
E
590
Mínimo
Conexión de gas RWG 1/2”
Aislar el caño tiraje
Tornillos de sujeción
Tornillos
de fijación
del frente
FIG. 3
Dimensiones en mm
Tornillos
de fijación
del frente
Para el artefacto
4444GO el
conducto de tiraje
debe quedar dentro
de la pared interna
5 mm.
CALEFACTORES DE TIRAJE NATURAL MODELOS: 4444GO y 4464GO.
Mínimo 26
Tramo recto
Mínimo 38
Tramo recto
ADVERTENCIA
En la medida de lo posible, evite instalar el calefactor sobre materiales combustibles.
En caso de ser inevitable, obligatoriamente deberá instalar el calefactor con los 4 distanciadores provistos
por ORBIS (figura 2) y colocar como aislación térmica una lámina de acero galvanizada, con un espesor
mínimo de 0,56 mm entre el artefacto y la pared. (Ver dimensiones F y G de la tabla de la figura 3).
Cuando la instalación se efectúe por medio de conexiones flexibles de cobre (IRAM 2568), la longitud de
las mismas no deberá exceder los 500 mm y los artefactos deben ser fijados en forma rígida para evitar
desplazamientos.
IMPORTANTE (Del reglamento del ENARGAS):
4to. PASO: CONEXIÓN DE GAS
ATENCIÓN
! Para la sustitución del sistema de control de evacuación o alguno de sus elementos, únicamente se
deben utilizar piezas originales del fabricante.
! Cualquier manipulación de los dispositivos de seguridad, más alla de su limpieza, entraña un grave
riesgo para la salud, cuyas consecuencias serán responsabilidad de quien la efectuara.
! En caso de que el dispositivo se active, espere 5 minutos y ventile el ambiente; luego vuelva a
encender el calefactor. Si esto se repite en varias oportunidades, debe llamar a un Servicio Técnico
autorizado ORBIS.
! Este sistema NO debe ser regulado por el instalador y la función del sistema de control de
evacuación de los productos de la evacuación no debe anularse.
! Este artefacto cuenta con un dispositivo de seguridad especial para prevenir accidentes por
monóxido de carbono (CO). Este dispositivo tiene la función de interrumpir el pasaje de gas al
quemador cuando los valores normales de oxígeno en el ambiente donde está instalado el
artefacto disminuyen, esto generalmente es producido por una ventilación deficiente y/o
problemas en los conductos de salida de gases. No obstante, ello no habilita su instalación en
baños ni dormitorios, ni evita las exigencias reglamentarias de ventilación del ambiente.
El cumplimiento de estas indicaciones y un periódico mantenimiento, evitarán RIESGOS
PARA LA VIDA de los ocupantes de la vivienda.
IMPORTANTE
Este artefacto se instala de acuerdo a las normas y reglamentaciones en vigencia, por un
instalador matriculado. Consultar las instrucciones antes de instalar y utilizar este
artefacto.
Si se destina a REEMPLAZAR a otro artefacto INSTALADO, verifique previamente su
COMPATIBILIDAD con el sistema de VENTILACIÓN EXISTENTE.
Todos los trabajos de instalación deberán efectuarse por un instalador matriculado, y en un todo de
acuerdo con lo establecido en las disposiciones y normas mínimas para la ejecución de instalaciones
domiciliarias de gas (NAG-200).
Antes de la instalación, es necesario verificar que las condiciones locales de distribución de gas
(identificación del tipo de gas y presión), son compatibles con la regulación del artefacto.
F - Aislación
G - Aislación
Zona activa
Zona activa 444
Zona activa 446
4444GO
500
250
DIMENSIÓN
A
B
MODELO
4464GO
700
350
295
170
C
D
300
180
190E 290
561F - Aislación 561
457G - Aislación 657
76 (3”)ØTIRAJE 76 (3”)
200 200
200120
Pared
Distanciador
FIG. 2
Detalle distanciadores
1
2 3
