RQT9196
2
RQT9196
3
Dear customer
Thank you for purchasing this product.
For optimum performance and safety, please read
these instructions carefully.
The 2 speakers are the same.
Use these speakers as the surround speakers.
Contents
Location .................................................................... 2
Connections .............................................................4
Installation options ....................................................4
Notes ........................................................................8
Maintenance ............................................................. 8
Specifi cations .........................................................10

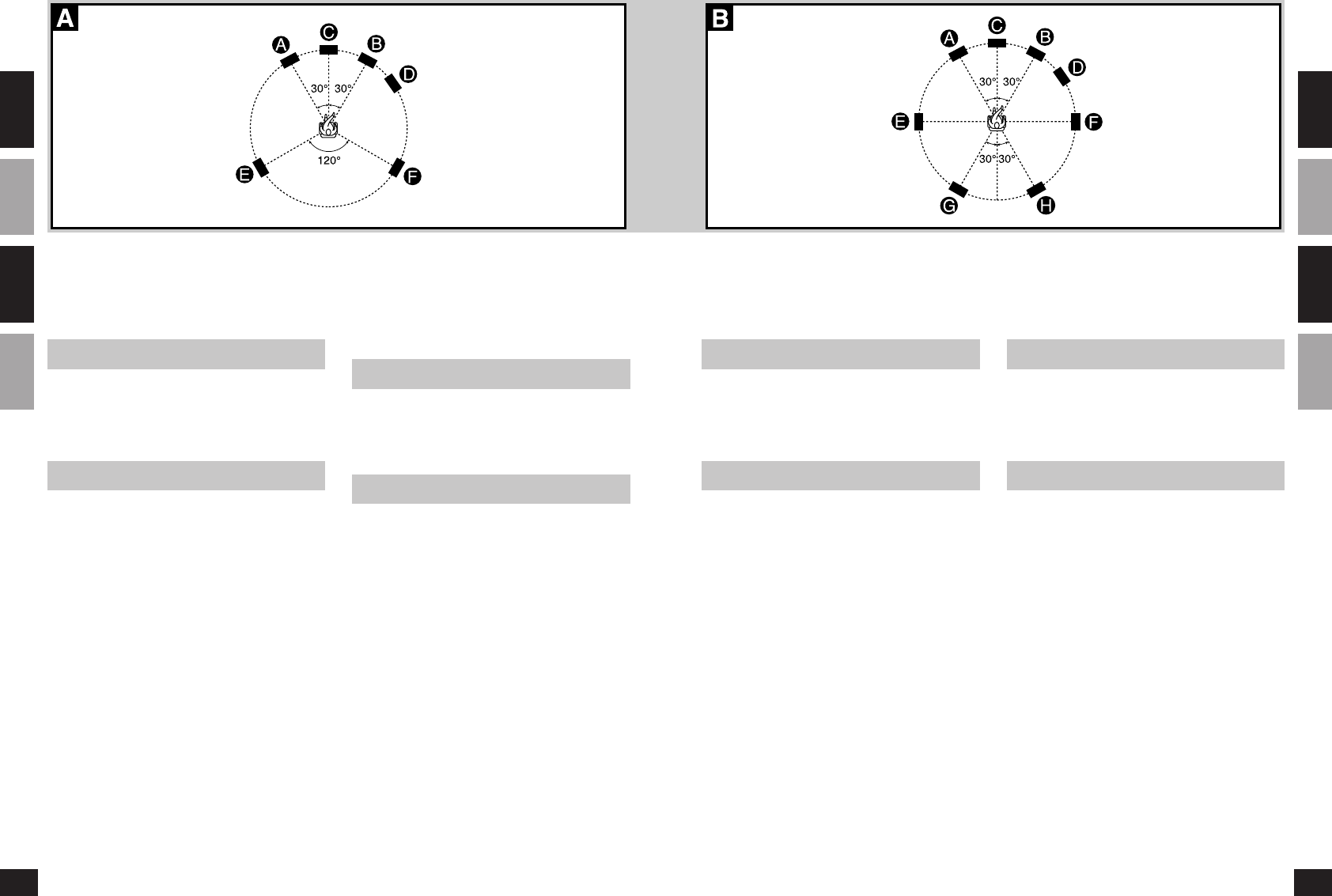

Location
The front, center, and surround speakers should
be placed at approximately the same distance from
the listening position. The angles in the diagram are
approximate.
Front speakers (± left, ≤ right: not included)
Center speaker (≥: not included)
Active subwoofer (¥: not included)
A 5.1-channel surround sound
Surround speakers (μ left, ∂ right: SB-HS100A)
• Put the surround speakers to the side of or slightly
behind the seating area.
B 7.1-channel surround sound
Surround speakers (μ left, ∂ right: SB-HS100A)
• Install these speakers on the left and right sides of
the listening position.
Surround back speakers (∑ left, Â right: SB-HS100A)
•
Install the speakers 30 degrees behind the listening
position and about 1 meter above the listener’s ears.
How you set up your speakers can affect the sound
fi eld. Note the following points.
• Place them on a fl at, level secure surface.
Use spacers or similar items to stop them from
rocking.
• Cover walls and windows with a thick curtain.
Sehr geehrter Kunde
Wir möchten Ihnen dafür danken, dass Sie sich für
dieses Gerät entschieden haben.
Für optimale Leistung und Sicherheit lesen Sie bitte
diese Bedienungsanleitung aufmerksam durch.
Die beiden Lautsprecher sind baugleich.
Verwenden Sie diese Lautsprecher als Surround-
Lautsprecher.
Inhaltsverzeichnis
Aufstellung ................................................................2
Anschlüsse ...............................................................4
Aufstellungsoptionen ................................................4
Hinweise ................................................................... 8
Pfl ege und Instandhaltung ......................................10
Technische Daten ...................................................10
Aufstellung
Die vorderen Lautsprecher, der Mittellautsprecher
und die Surround-Lautsprecher sollten etwa jeweils
im gleichen Abstand von der Hörposition aufgestellt
werden. Das Diagramm zeigt die ungefähren
Aufstellungswinkel zur Anlage.
Vorderer Lautsprecher
(± links, ≤ rechts: separat erhältlich)
Mittellautsprecher (≥: separat erhältlich)
Subwoofer mit eingebautem Verstärker (
¥
: separat erhältlich)
A 5.1-kanaliger Surround Sound
Surround-Lautsprecher (μ links, ∂ rechts: SB-HS100A)
• Die Surround-Lautsprecher sollten seitlich oder etwas
hinter der Hörposition aufgestellt werden.
B 7.1-kanaliger Surround Sound
Surround-Lautsprecher (μ links, ∂ rechts: SB-HS100A)
• Stellen Sie diese Lautsprecher links und rechts neben
der Hörposition auf.
Hintere Surround-Lautsprecher
(∑ links, Â rechts: SB-HS100A)
•
Stellen Sie die Lautsprecher in einem Winkel von 30
Grad hinter der Hörposition in einer Höhe von ca. 1
Meter oberhalb des Ohrenniveaus auf.
Durch die Art und Weise, wie die Lautsprecher
platziert werden, kann das Klangfeld beeinfl usst
werden. Bitte beachten Sie die folgenden Hinweise.
• Stellen Sie die Lautsprecher auf einer ebenen,
horizontalen, stabilen Unterlage auf. Verwenden Sie
bei Bedarf Abstandsstücke o.ä., um ein Wackeln der
Lautsprecher zu verhindern.
• Wände und Fenster sollten möglichst mit dicken
Vorhängen verhängt werden.
Cher client
Nous vous remercions pour votre achat de cet appareil.
Pour en obtenir des performances idéales et pour votre
sécurité, veuillez lire attentivement le présent manuel.
Les 2 enceintes sont identiques.
Utilisez ces enceintes en tant qu’enceintes surround.
Tables des matières
Positionnement .........................................................3
Raccordements ........................................................5
Options d’installation ................................................5
Remarques ............................................................... 9
Entretien ................................................................. 11
Données techniques ............................................... 11
Positionnement
Les enceintes avant, centrale et surround doivent être
placées environ à une même distance de la position
d’écoute. Les angles indiqués sur le diagramme sont
approximatifs.
Enceintes avant (± gauche, ≤ droite : non fournie)
Enceinte centrale (≥ : non fournie)
Enceinte d’extremes-graves avec amplifi cateur
(¥ : non fournie)
A Son surround 5.1 canaux
Enceintes surround
(
μ
gauche,
∂
droite : SB-HS100A)
• Placez les enceintes surround de chaque côté de la
position d’écoute ou légèrement en retrait.
B Son surround 7.1 canaux
Enceintes surround
(
μ
gauche,
∂
droite : SB-HS100A)
• Installez ces enceintes sur les côtés gauche et droit
par rapport à la position d’écoute.
Enceintes arrière surround
(∑ gauche, Â droite : SB-HS100A)
• Installez les enceintes à 30 degrés derrière la position
d’écoute et environ 1 mètre plus haut que le niveau
des oreilles.
La confi guration des enceintes peut affecter le
champ sonore. Veuillez noter les points suivants.
• Placez-les sur des bases planes, de niveau et
stables.
Utilisez des entretoises ou objets similaires pour les
empêcher de balancer.
• Recouvrez les murs et fenêtres de rideaux épais.
Caro cliente
La ringraziamo per l’acquisto di questo prodotto.
Per ottenerne le prestazioni migliori e per la sua
sicurezza, legga attentamente queste istruzioni.
I 2 diffusori sono uguali.
Usare questi diffusori come diffusori surround.
Sommario
Collocazione ............................................................. 3
Collegamenti ............................................................5
Opzioni di installazione .............................................5
Note .......................................................................... 9
Manutenzione ......................................................... 11
Dati tecnici .............................................................. 11
Collocazione
I diffusori anteriori, centrale e surround devono essere
sistemati alla stessa distanza circa dalla posizione di
ascolto. Gli angoli dello schema sono approssimativi.
Diffusore anteriore (± sinistro, ≤ destro: non forniti)
Diffusore centrale (≥: non fornito)
Subwoofer Attivo (¥: non fornito)
A Suono surround di 5.1 canali
Diffusore surround (
μ
sinistro,
∂
destro: SB-HS100A)
• Sistemare i diffusori surround ai lati o leggermente
dietro il posto di ascolto.
B Suono surround di 7.1 canali
Diffusore surround (
μ
sinistro,
∂
destro: SB-HS100A)
• Installare questi diffusori ai lati destro e sinistro della
posizione d’ascolto.
Diffusori surround posteriori
(∑ sinistro, Â destro: SB-HS100A)
• Installare i diffusori 30 gradi dietro la posizione
d’ascolto e 1 metro circa sopra l’altezza delle
orecchie.
Il campo sonoro può essere infl uenzato da come si
installano i diffusori. Notare i punti seguenti.
• Sistemare su basi piane e stabili.
Usare distanziatori o qualcosa di simile per impedire
che si spostino.
• Coprire le pareti e le fi nestre con tende.
