CONNECT TO WATER SUPPLIES.

(HOOK-UPS NOT PROVIDED).

Determine which type of connection you will be making.

(1) Ball nose risers (3/8" O.D. copper tubing) with

coupling nuts (2) (not supplied) or

(3) 1/2" I.P.S faucet connectors.

2

1

2

3

CONECTE A LOS SUMINISTROS DE AGUA.

(LAS CONEXIONES NO SON PROPORCIONADAS).

Determine que tipo de conexión usted va a hacer.

(1) Tubos montantes de nariz redondeada (tubería

de cobre de 3/8" D.E.) con

tuercas de acoplamiento (2) (no proporcionadas), o

(3) conectadores de llave I.P.S. de 1/2".

RACCORDEMENT À LA TUYAUTERIE

D’ALIMENTATION (RACCORDS NON FOURNIS)

Vous pouvez utiliser l’un ou l’autre des modes de

branchement suivants: (1) Tubes-raccords à extrémité

arrondie (tube de cuivre 3/8 po d.e.) avec écrous de

raccordement (2) (non fournis) ou

(3) raccords 1/2 po IPS pour robinetterie.

3

E.

5

1

6

D.

B.

2

3

1

A.

1

3

2

4

4

3

1

2

4 5

3

2

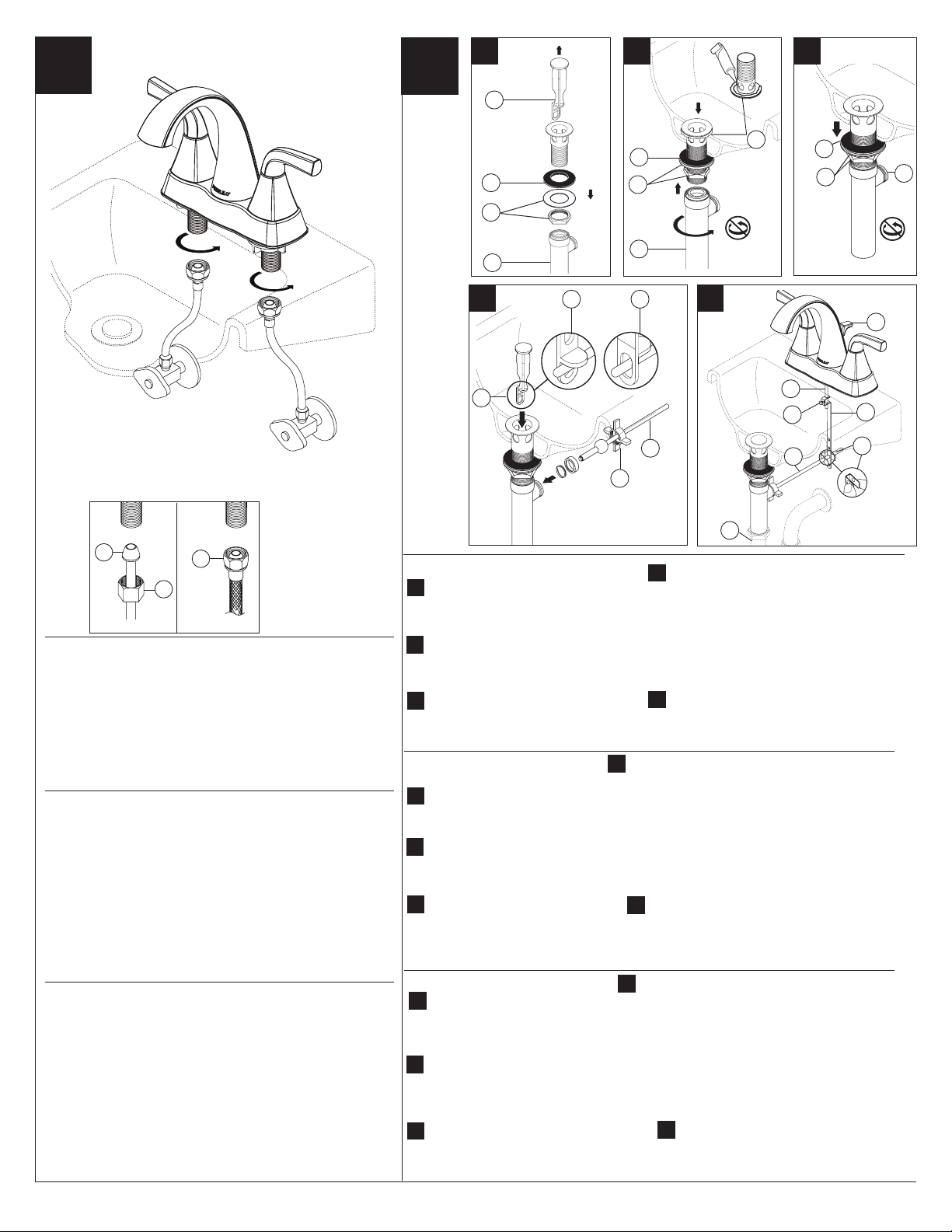

Install Pop-Up Assembly

Instale el Ensamble de Desagüe

Automático

Installez le renvoi mécanique

Remove stopper (1), brass nut &

washer (2), black gasket (3) and tail

piece (4).

Apply silicone to underside of flange (1).

Install black gasket (2), washer and brass nut

(3) onto ange (1) from below sink but do not

tighten brass nut. Screw on tail piece (4) and

hand tighten.

Remove pivot nut (1). Install horizontal rod

(2) and stopper (3) as removable (4) or

non-removable (5). Hand tighten pivot nut

(1).

A

.

C

.

C

.

C

.

B

.

D

.

E

.

A

.

Quite el tapón (1), la tuerca de bronce

y la arandela (2), el empaque negro (3)

y la pieza de cola (4).

B

.

D

.

Quite la tuerca del pivote (1).

Instale la barra horizontal (2) y el

tapón (3) como desmontable (4)

o jo (5). Apriete a mano la tuerca

del pivote (1).

E

.

A

.

Enlevez la bonde (1), l’écrou en

laiton et la rondelle (2), le joint

noir (3) et le raccord droit de

vidange (4).

B

.

Appliquez du composé d’étanchéité à la silicone

sous la collerette (1). Montez le joint noir (2), la

rondelle et l’écrou en laiton (3) sur la collerette (1)

par dessous l’évier sans serrer l’écrou en laiton.

Vissez le raccord droit de vidange (4) et serrez-le à

la main.

Enlevez l’écrou de pivot (1). Installez la

tige horizontale (2) et la bonde (3) pour

qu’elle soit amovible (4) ou non amovible

(5). Serrez l’écrou de pivot à la main (1).

D

.

E

.

Aplique silicón a la parte interior del reborde (1).

Instale el empaque negro (2), la arandela y la tuerca

de bronce (3) en la brida (1) desde la parte interior

del lavamanos pero no apriete la tuerca de bronce.

Atornille la pieza de cola (4) y apriete a mano.

Attach horizontal rod (1) to strap (2) using

clip (3). Install lift rod (4), tighten screw (5).

Connect assembly to drain (6).

Una la barra horizontal (1) a la barra chata (2)

utilizando el gancho (3). Instale la barra de alzar

(4), apriete el tornillo (5). Conecte el ensamble al

desagüe (6).

Fixez la tige horizontale (1) au feuillard (2)

à l’aide de l’agrafe (3). Installez la tige de

manoeuvre (4) et serrez la vis (5). Fixez

l’ensemble au renvoi (6).

4

4

With pivot (1) facing toward faucet, pull pop-up straight down into drain hole and secure gasket

(2), brass nut and washer (3). DO NOT TURN POP-UP WHILE TIGHTENING BRASS NUT

OR SEALANT MAY NOT SEAL DRAIN. Remove excess sealant.

C.

2

1

3

Con el pivote (1) de frente a la llave, hale el desagüe automático directamente hacia

abajo dentro del drenaje y je el empaque (2), la tuerca de bronce y la arandela (3). NO

GIRE EL DRENAJE AUTOMÁTICO MIENTRAS APRIETE LA TUERCA DE BRONCE O

EL SELLADOR PUEDA NO SELLAR EL DRENAJE.Quite el exceso de sellador.

Alors que le pivot (1) fait face au robinet, tirez le renvoi directement vers le bas dans l’orice

de l’évier, puis xez le joint (2), l’écrou en laiton et la rondelle (3). NE TOURNEZ PAS LE

RENVOI PENDANT QUE VOUS SERREZ L’ÉCROU EN LAITON CAR LE COMPOSÉ À LA

SILICONE POURRA NE PAS ASSURER L’ÉTANCHÉITÉ DU RENVOI. Enlevez l’excès de

composé d’étanchéité.
