5

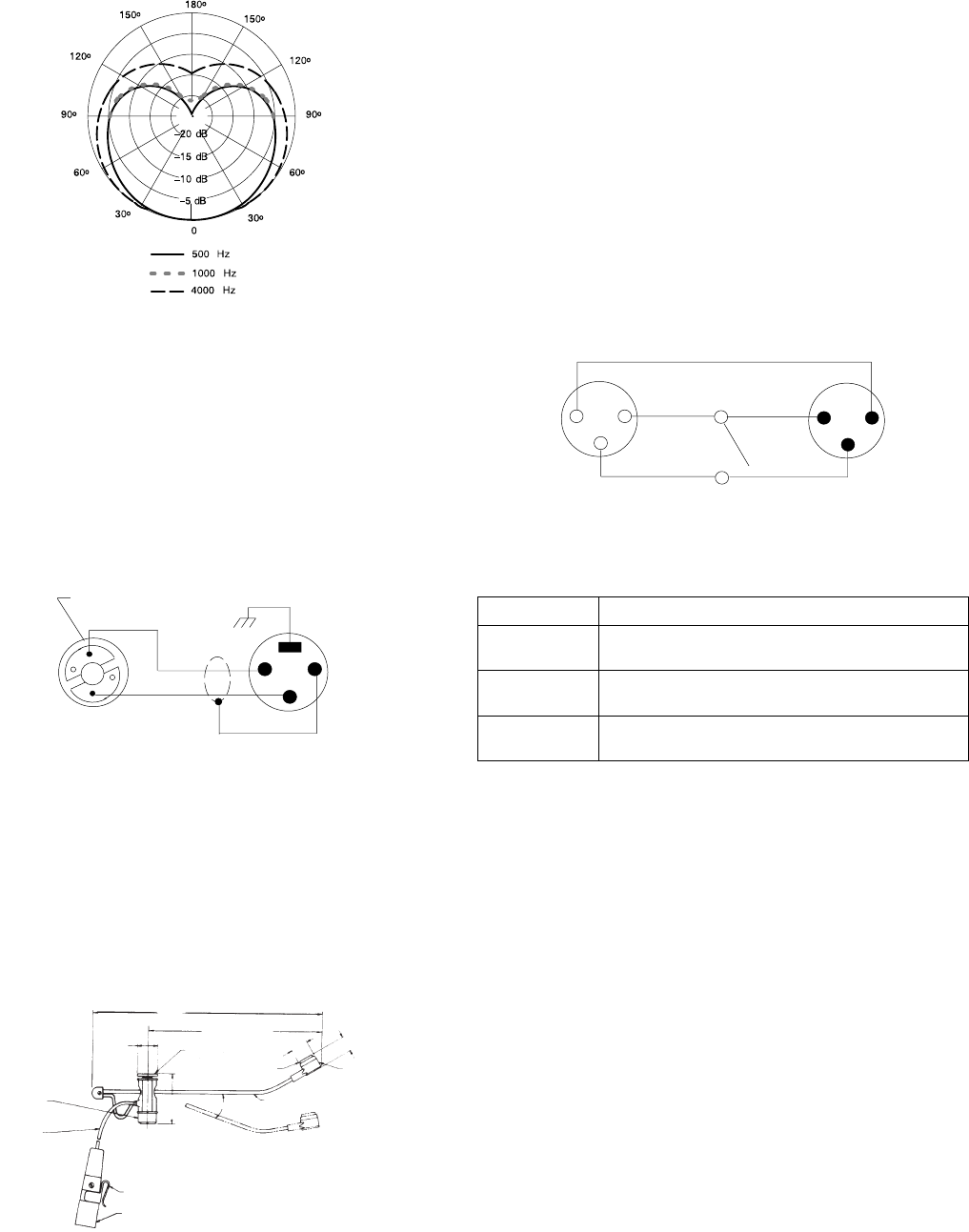

Courbe de directivité
Réponse cardioïque, uniforme en fréquence, symétrique par rap-
port à l'axe (voir Figure 3)
COURBE DE DIRECTIVITÉ TYPIQUE
FIGURE 3
lmpédance
Valeur nominale à 150 W (223 W réelle)
Sensibilité (1000 Hz à 8 mm [5/16 po])
Tension de circuit ouvert : -65,0 dBV/Pa* (0,45 mV)
*1 Pa = 94 dB NPA
Sensibilité au ronflement (typique)
35,5 dB équivalents NPA dans un champ de 1 mOe
Polarité
Une pression positive sur le diaphragme produit une tension po-
sitive sur la broche 2 du connecteur du microphone. Voir figure 4.
SCHÉMA DE CÂBLAGE DU SM10A
FIGURE 4
Connecteur
Connecteur audio XLR mâle professionnel trois broches.
Câble
Non détachable, 1,5 m (5 pi), à deux conducteurs, blindé, che-
misé en plastique
Corps
Microphone et logement de pivot en thermoplastique, capu-
chons d'extrémité en aluminium anodisé, grille en acier inoxyda-
ble et flexible noirs
Dimensions
Voir figure 5
DIMENSIONS DE L'ENSEMBLE SM10A ET SERRE-TÊTE
FIGURE 5
Poids net
78 grammes (2,7 oz) sans câble ni connecteur
Poids emballé
950 grammes (2 lb, 1 1/2 oz)
Homologation
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables de
test et de performances de la norme européenne EN55103
(1996) parties 1 et 2 pour les environnements résidentiels (E1)
et d'industrie légère (E2).
MODIFICATION DE L'INTERRUPTEUR MARCHE-ARRÊT
Tel que fourni, le SM10A ne comprend pas d'interrupteur marche-ar-
rêt. Toutefois, il est facile d'en construire un en utilisant un connec-
teur audio professionnel femelle à 3 broches Switchcraft T3F, ou
l'équivalent, et un interrupteur intégré. Ce connecteur peut être fixé
au câble reliant le SM10A au système de sonorisation. Consulter le
schéma de câblage de la figure 6
REMARQUE : Pour que l'interrupteur soit silencieux, l'alimenta-
tion fantôme ne doit pas être active sur cette voie d'entrée.
SCHÉMA DE CÂBLAGE DE L'INTERRUPTEUR
MARCHE-ARRÊT
FIGURE 6
ACCESSOIRES FOURNIS ET PIÈCES DE RECHANGE
Les accessoires fournis et les pièces de rechanges suivants peu-
vent être commandés auprès d'un distributeur Shure agréé ou di-
rectement de Shure Incorporated.
Attache pour ceinture de connecteur . . . . . . . . . . . . . . RK200BC
Bonnette anti-vent . . . . . . . . . . . . . . . . . . . . . . . . . . . .RK184WS
Capsule de microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . .R93
Ensemble de serre-tête . . . . . . . . . . . . . . . . . . . . . . . . . 90A3997
Clip de retenue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53A1801A
12
3
CAPSULE CONNECTEUR TYPE XLR
NOIR
ROUGE
C
ôT
É
COD
É
ROUGE
LOGEMENT
DE PIVOT
ATTACHE POUR CEINTURE
CONNECTEUR À 3 BROCHES
BOÎTIER DU
MICROPHONE
FLEXIBLE
ÉCRAN
BOUTON DE RÉGLAGE
DE PIVOT
CÂBLE de 1,5 m
16,9 mm de
DIAMÈTRE
15,9 mm de
DIAMÈTRE
14 mm
44,5 mm
102 mm MIN.
186 mm MAX.
203 mm
20°
Référence Description de la pièce
J1 Connecteur audio femelle à 3 broches,
montage sur châssis
J2 Connecteur audio mâle à 3 broches, montage
sur châssis
S1 Interrupteur à bascule miniature, unipolaire uni-
directionnel
1
2
3
1
2
3
S1
ENTRÉE J1 SORTIE J2
