To the USB jack

Vers la prise USB

To the USB Jack

Vers la prise USB

Dedicated USB cable (supplied)

Câble USB dédié (fourni)





Tactile dot

Point tactile





English

Stereo headset

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or

moisture.

To prevent fire or shock hazard, do not place objects filled with liquids, such as vases, on

the apparatus.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel

only.

CE mark

The validity of the CE marking is restricted to only those countries when it is legally

enforced, mainly in the countries EEA (European Economic Area).

Disposal of Old Electrical & Electronic Equipment (Applicable

in the European Union and other European countries with

separate collection systems)

This symbol on the product or on its packaging indicates that this product

shall not be treated as household waste. Instead it shall be handed over to the

applicable collection point for the recycling of electrical and electronic

equipment. By ensuring this product is disposed of correctly, you will help prevent

potential negative consequences for the environment and human health, which could

otherwise be caused by inappropriate waste handling of this product. The recycling of

materials will help to conserve natural resources. For more detailed information about

recycling of this product, please contact your local Civic Office, your household waste

disposal service or the shop where you purchased the product.

Notice for customers: the following information is only applicable to

equipment sold in countries applying EU directives

The manufacturer of this product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,

108-0075 Japan. The Authorized Representative for EMC and product safety is Sony

Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For any service or

guarantee matters please refer to the addresses given in separate service or guarantee

documents.

PC screen terms depicted in this manual may differ from the actual terms.

License and Trademark Notice



"WALKMAN" and "WALKMAN" logo are registered trademarks of Sony Corporation.



“ ” and “PlayStation” are registered trademarks of Sony Computer Entertainment Inc.

“ ” is trademarks of the same company.



Microsoft and Windows are registered trademarks or trademarks of Microsoft

Corporation in the United States and/or other countries.



Macintosh and Mac OS are registered trademarks of Apple Inc. in the U.S. and other

countries.



IBM and PC/AT are trademarks and registered trademarks of International Business

Machines Corporation.



Pentium is a trademark or registered trademark of Intel Corporation.



Skype

™

is a trademark of Skype Limited.



In this manual, Windows

®

XP Home Edition, Windows

®

XP Professional and

Windows

®

XP Media Center Edition are referred to as Windows XP.



In this manual, Windows Vista

®

is referred to as Windows Vista.



In this manual, Windows

®

7 Edition is referred to as Windows 7.



In this manual, Macintosh

®

is referred to as Macintosh.



All other names of systems and products are trademarks or registered trademarks of

their respective owners.

™

and

®

marks are omitted in this manual.

Welcome!

Thank you for purchasing the Sony DR-ZX103USB Stereo Headset. Before operating the

unit, please read this manual thoroughly and retain it for future reference.

Some features are:



Ideal PC Headset for Skype, PC Gaming, and music listening.



30 mm driver unit reproduces high-quality sound.



Digital transmission via USB connection prevents noise from your computer and

reproduces clear sound.



Handy operation via USB Audio Box functions, such as volume control and mic

muting.



Talk hands-free with in-line microphone.



Slim swivel folding style for easy portability.



Can be connected by either USB or mini-plug.



Plug rest structure for headphones usage (storage for microphone plug).



Practical long cord for both headphone and dedicated USB cable for use anywhere

regardless of your computer’s location.

(1.2 m (47

1

/

4

in.) headset cord / 1.5 m (59 in.) dedicated USB cable)

Specifications

DR-ZX103 Stereo Headset

Cord 1.2 m (47

1

/

4

in.)

Plug Gold plated stereo mini plug (for headphone)

Gold plated mini plug (for microphone)

Mass Approx. 120 g (4

1

/

4

oz.) (without cord)

Headphones

Type Closed, dynamic (supra-aural)

Driver unit 30 mm, dome type (CCAW adopted)

Power handling capacity 1,000 mW (IEC*

1

)

Impedance 24 Ω at 1 kHz

Sensitivity 100 dB/mW

Frequency response 12 - 22,000 Hz

Microphone

Design In-line microphone

Type Electret condenser

Open circuit voltage level -38 dB (0 dB = 1 V/Pa)

Effective frequency rage 20 - 20,000 Hz

UAB-350 USB Audio Box

Frequency range 20 - 20,000 Hz (headphone)

200 - 10,000 Hz (microphone)

Input/Output jacks Output for headphone (mini jack/stereo)

Input for microphone (mini jack/monaural)

Plug-in-power system

USB jack

Power supply USB bus power compliant (5 V, 100 mA)

Dimensions (excluding projection)

Approx. 31 × 16 × 73 mm (w/h/d)

(1

1

/

4

×

21

/

32

× 2

7

/

8

in.)

Mass Approx. 25 g (

7

/

8

oz.)

Operating environment PS3: Available for the voice chat feature of PS3

(Not available for game sound. You cannot adjust the volume

level of the headset using the USB Audio Box.)

Compliant computer:

IBM PC/AT or compatible computers

Apple Macintosh

Compliant OS:

Windows 7

Starter/Home Basic/Home Premium/Professional/

Ultimate

Windows Vista

Home Basic/Home Premium/Business/Ultimate

Windows XP

Home Edition (SP3)/Professional (SP3)/Media Center

Edition 2004 (SP2 or later)/ Media Center Edition 2005

(SP2 or later)

Mac OS X (10.3 or later)

CPU: Pentium II 266 MHz or better

USB port*

2

Supplied accessories Dedicated USB cable (1)

Operating Instructions (1)



For the operating environment mentioned above, the headset is not guaranteed to

operate with all computers.



The headset is not guaranteed to operate with home built computers, operating systems

that are personally upgraded, or multiple operating systems.



The headset is not guaranteed to operate with functions such as system suspend, sleep

and hibernation, on all computers.

*

1

IEC (International Electronic Committee) tested.

*

2

The USB Audio Box supports USB 2.0 (USB 2.0 Full Speed).

Design and specifications are subject to change without notice.

Identifying parts

DR-ZX103 Stereo Headset (see fig. )



Ear pad (Right)



Ear pad (Left)



Microphone

UAB-350 USB Audio Box (see fig. )



VOLUME +* / - button (for headphone)

Adjust the volume level of the headphones.



MIC MUTING button

(light out) OFF: The microphone is set to MUTING OFF mode.

(light up) MUTING: The microphone is set to MUTING ON mode.

USB Audio Box connection parts (see fig. )



 Headphone jack



 Microphone jack* (Plug-in-power system)



USB jack

* There is a tactile dot on the USB Audio Box for easy recognition.

Step 1: Connection

Connect your USB Audio Box and computer or PS3 with the supplied dedicated USB

cable (see fig. ).

Notes



You can only use the headset for the voice chat feature on PS3. You cannot adjust the

volume level of the headset using the USB Audio Box. The headset is not available for

PS3 game sound.



The headset supports the USB 2.0 version (USB 2.0 Full Speed).



The headset is not guaranteed to operate with a USB hub or USB extension cable. Use

the supplied dedicated USB cable only.



When the headset is connected to the computer, the volume level of the computer may

be set to maximum. Turn down the volume of the computer beforehand.



When you use the USB Audio Box, the voice of a digital broadcast is not output from

the computer. To listen to the voice, connect the headset to the computer directly

without using the USB Audio Box.

Step 2: Installing the USB driver

USB drivers are included in operating systems if you are using, Windows XP, Windows

Vista, Windows 7, and Macintosh. USB drivers will be installed when the system is

connected to a computer for the first time. Follow the on-screen instructions to install.

For details, refer to the operating instructions of your computer.

Note

When connecting to different USB ports, you may have to install USB drivers.

For Windows XP

When the system is connected to a computer, the USB Composite Device, USB Human

Interface Device and USB Audio Device are installed automatically.

For Windows Vista/Windows 7

When the system is connected to a computer, the USB Composite Device, USB Human

Interface Device and UAB-350 are installed automatically.

For Macintosh

When the system is connected to a computer, the UAB-350 is installed automatically.

Step 3: Setting for music CD playback

This setting is necessary when playing back a music CD in the CD-ROM drive.

Follow the instructions and click the check box of [Enable digital CD audio for this CD-

ROM device] if you are using Windows XP. For Windows Vista, Windows 7 and

Macintosh, setting for music CD playback is not necessary.

Click the [start] menu, and select [Control Panel], [Sounds, Speech and Audio

Devices], [Sounds and Audio Devices], and [Hardware] tab. Select the CD-ROM drive

for playing music, click [Properties], and then click the [Properties] tab again. Click the

check box of [Enable digital CD audio for this CD-ROM device].

How to use

1 Connect the headphone plug (black) to the headphone jack and connect the

microphone plug (pink) to the microphone jack (see fig. ).

Only the DR-ZX103 Stereo Headset can be used with the UAB-350 USB Audio Box. If

another headset is connected to the USB Audio Box, malfunction may occur.

2 Adjust the band of the headset, and then wear the ear pad marked  on your

right ear, and the one marked  on your left ear.

There is a tactile dot on the unit marked  to distinguish the left side (see fig. ).

If you cannot hear sound from the headset

Sound might not be output from the headset when the dedicated USB cable is connected

while music software is in use. In this case, stop playback of the music software and start

again. You may need to restart the music software, depending on the software.

Adjusting the volume level of the microphone

Check and adjust the volume level of the microphone by the computer or PS3. Follow the

instructions below according to your operating system when using the computer, and

check/adjust the volume level.

For details on the operation of your computer or PS3, refer to the operating instructions

of your computer or PS3.

 For Windows

For Windows XP

Click the [start] menu, select [All Programs], [Accessories], [Entertainment], and

[Sound Recorder]. Check the volume level after recording with the [Sound Recorder].

If the volume level is too high or too low, click the [start] menu and select [Control

Panel], [Sounds, Speech and Audio Devices], [Sounds and Audio Devices], and

[Audio] tab. Check that [Default device] in the Sound recording menu is set to [UAB-

350] and click [Volume] in Sound recording menu, and adjust the microphone input

level.

For Windows Vista

Click the [Start] menu, select [All Programs], [Accessories], [Sound Recorder]. Check

the volume level after recording with the [Sound Recorder]. If the volume level is too

high or too low, click the [Start] menu and select [Control Panel], [Hardware and

Sound], [Sound], [Recording] tab, and select [UAB-350] for the recording device and

click [Set Default]. Select [UAB-350] again, click [Properties], select the [Levels] tab,

and adjust the microphone input level.

For Windows 7

Click the [Start] menu, select [All Programs], [Accessories], [Sound Recorder]. Check

the volume level after recording with the [Sound Recorder]. If the volume level is too

high or too low, click the [Start] menu and select [Control Panel], [Hardware and

Sound], [Sound], [Recording] tab, and select [UAB-350] for the recording device and

click [Set Default]. Select [UAB-350] again, click [Properties], select the [Levels] tab,

and adjust the microphone input level.

 For Macintosh

Click the [Apple] menu, select [System Preferences], [Sound], [Input] tab, and adjust

the microphone input level.

Notes



The microphone does not support muting on the audio recording device of your

computer. Press the MIC MUTING button on the USB Audio Box to mute the

microphone.



You may have to perform settings depending on the software. For details, refer to the

operating instructions of your software.

Using the headset separately

You can also use the headset without the USB Audio Box.

Connect the headphone plug (black) to the headphone jack of the computer and connect

the microphone plug (pink) to the microphone jack of the computer (see fig. ).

Notes



When you connect the headset to the computer directly, this headset does not operate

for Apple Macintosh or Mac OS.



When you control the volume of the headset, adjust it on the computer.

When you do not use the microphone plug

When listening to a "Walkman", etc., but not using the microphone, you can insert the

microphone plug into the plug holder attached to the headphone plug so that it does not

dangle (see fig. ).

Precautions

On Safety



Only the DR-ZX103 Stereo Headset can be used with the UAB-350 USB Audio Box. If

another headset is connected to the USB Audio Box, malfunction may occur.



Listening with the headset at high volume may affect your hearing. For traffic safety, do

not use while driving or cycling.



Be careful not to use the headset at too loud a volume level. Otherwise, audio feedback

(howling) may occur as the microphone picks up the sound from the headphone unit.



Do not drop your headset or subject it to external shock, as it may cause a malfunction.



Do not disassemble or attempt to open any parts of the system.



Grasp the plug part of the dedicated USB cable or headset cord when you disconnect

from the connectors or jacks.



After operating the headset with the dedicated USB cable or headset cord, disconnect

the USB cable from the computer if the headset is not to be used for an extended period

of time.



Do not use alcohol, benzene, or thinner to clean the cabinet.



Sound from the headset may be interrupted depending on the communication

conditions of the network.



Do not put weight or pressure on the headset, as it may cause the headset to deform

during long storage.

The following should be considered regarding placement to avoid malfunctions.



Do not leave the system in a location near heat sources, radios or TV receivers, or a

place subject to direct sunlight, excessive dust, moisture, rain or mechanical shock.



Do not leave the system in a bathroom or other high-humidity location.



Although this system is magnetically shielded, do not leave recorded tapes, watches,

personal credit cards or floppy disks using magnetic coding in front of the system for

an extended period of time.

About headset usage

Act considerately

If the volume is too high, sound may leak outside the headset. Be careful not to raise the

volume so high that it bothers people around you. There is a tendency to raise the volume

when listening in noisy places. However, the volume should be kept at a level where you

can respond when called, etc.

About the ear pads

The ear pads are replaceable. Replace them when they are worn out. To replace the ear

pads, consult your nearest Sony dealer.

If you have any questions or problems concerning your system that are not covered in this

manual, please consult your nearest Sony dealer.

Troubleshooting

If your problem is not described below, try one of the following procedures.



Disconnect the supplied dedicated USB cable, and then reconnect it.



Restart the computer while the supplied dedicated USB cable is connected to the

computer.



Disconnect the supplied dedicated USB cable, and restart the computer. Then

reconnect it.

Sound of the headset is low.



The headphone plug is not connected to the jack properly.



Connect the headphone plug properly.



The volume control of your computer or the volume level of the music playback

software is turned down.



Adjust the volume control.



Turn up the volume level of the music playback software.

There is no sound from the headset.



The dedicated USB cable is not connected to your computer or PS3.



Connect the dedicated USB cable to your computer or PS3.



The headphone plug is not connected to the headphone jack.



Connect the headphone plug to the headphone jack.



The system was connected while music software of your computer was in use.



Stop playback of the music software and start again.



The audio device of your computer is not set correctly.



For Windows XP

Click the [start] menu, select [Control Panel], [Sounds, Speech and Audio

Devices], [Sounds and Audio Devices], [Audio] tab, and then select [UAB-350]

for [Default device] in the Sound playback menu.



For Windows Vista

Click the [Start] menu, select [Control Panel], [Hardware and Sound], [Sound],

[Playback] tab, select [UAB-350] for the playback device, and then click [Set

default].



For Windows 7

Click the [Start] menu, select [Control Panel], [Hardware and Sound], [Sound],

[Playback] tab, select [UAB-350] for the playback device, and then click [Set

default].



For Macintosh

Click the [Apple] menu, select [System Preferences], [Sound], [Output] tab, and

then select [UAB-350] for [Select a device for sound output].



The volume control of your computer or the music playback software, etc., is set to

mute.



Unset mute.



Your computer does not recognize the headset as a USB device.



Restart your computer.



The CD-ROM drive of your computer does not support the digital play function of

WDM.



Use a CD-ROM drive that supports the digital play function of WDM.

Sound is disrupted.



The CPU of your computer is overloaded.



Exit other applications.



Other USB devices are connected to your computer and being used simultaneously.



Quit operating other USB devices.

You cannot record sound from the microphone.



The microphone plug is not connected to the microphone jack.



Connect the microphone plug to the microphone jack.



The MIC MUTING button is set to MUTING mode.



Set the MIC MUTING button to OFF.



The audio recording device of your computer is not set correctly.



For Windows XP

Click the [start] menu, select [Control Panel], [Sounds, Speech and Audio

Devices], [Sounds and Audio Devices], [Audio] tab, and then select [UAB-350]

for [Default device] in the Sound recording menu.



For Windows Vista

Click the [Start] menu, select [Control Panel], [Hardware and Sound], [Sound],

[Recording] tab, select [UAB-350] for the recording device, and then click [Set

Default].



For Windows 7

Click the [Start] menu, select [Control Panel], [Hardware and Sound], [Sound],

[Recording] tab, select [UAB-350] for the recording device, and then click [Set

Default].



For Macintosh

Click the [Apple] menu, select [System Preferences], [Sound], [Input] tab, and

then select [UAB-350] for [Select a device for sound input].

Recorded sound is low.



The microphone plug is not connected to the microphone jack properly.



Connect the microphone plug properly.



The volume level of the microphone is set too low on the computer.



Increase the volume level of the microphone on the computer.

There is microphone noise.



There are electrical wires, fluorescent lights or mobile phones near the headset

(especially the microphone).



Move away from any possible sources of electromagnetic interference.

Sound from the microphone is distorted.



The volume level of the microphone is set too high on the computer or PS3.



Decrease the volume level of the microphone on the computer or PS3.

The MIC MUTING button does not work.



The MUTING mode cannot be unset by the MIC MUTING button, if setting on the

computer.



Unset mute on the computer.



The microphone is set to OFF on your PS3.



Set the microphone setting to ON on your PS3.

For details on operation of your computer or PS3, refer to the operating instructions of

your computer or PS3.

Some problems may not be solved even with Troubleshooting. In such cases, contact your

nearest Sony dealer.

Français

Casque stéréo

AVERTISSEMENT

Afin d’éviter les risques d’incendie ou d’électrocution, ne pas exposer

cet appareil à la pluie ou à l’humidité.

Pour éviter les risques d’incendie ou d’électrocution, ne pas poser de récipients remplis

d’eau (p. ex. des vases) sur l’appareil.

Afin d’écarter les risques d’électrocution, ne pas ouvrir le boîtier. Ne confier l’entretien de

l’appareil qu’à un personnel qualifié.

Marque CE

La validité du marquage CE est limitée uniquement aux pays dans lesquels il fait force de

loi, c’est-à-dire principalement dans les pays de I’EEE (Espace Économique Européen).

Traitement des appareils électriques et électroniques en fin

de vie (Applicable dans les pays de l’Union Européenne et

aux autres pays européens disposant de systèmes de collecte

sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce

produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à

un point de collecte approprié pour le recyclage des équipements électriques et

électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée,

vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la

santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez

contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le

produit.

Avis à l’intention des clients : les informations suivantes s’appliquent

uniquement aux appareils vendus dans des pays qui appliquent les

directives de l’Union Européenne

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075

Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique

(EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61,

70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de

bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV

ou la garantie.

Les termes de l’écran de l’ordinateur repris dans ce manuel peuvent être différents des termes réels.

Mention relative aux licences et marques

commerciales



« WALKMAN » et le logo « WALKMAN » sont des marques déposées de Sony

Corporation.



« » et « PlayStation » sont des marques déposées de Sony Computer Entertainment

Inc.

« » est une marque commerciale de la même société.



Microsoft et Windows sont des marques déposées ou des marques commerciales de

Microsoft Corporation aux Etats-Unis et / ou dans d’autres pays.



Macintosh et Mac OS sont des marques déposées d’Apple Inc. aux Etats-Unis et dans

d’autres pays.



IBM et PC/AT sont des marques et des marques déposées d’International Business

Machines Corporation.



Pentium est une marque commerciale ou une marque déposée d’Intel Corporation.



Skype

™

est une marque de Skype Limited.



Dans le présent manuel, Windows

®

XP Home Edition, Windows

®

XP Professional et

Windows

®

XP Media Center Edition son désignés en tant que Windows XP.



Dans le présent manuel, Windows Vista fait référence à Windows Vista

®

.



Dans le présent manuel, Windows 7 fait référence à Windows

®

7 Edition.



Dans le présent manuel, Macintosh fait référence à Macintosh

®

.



Tous les autres noms de systèmes et de produits sont des marques commerciales ou des

marques déposées de leurs propriétaires respectifs. Les symboles

™

et

®

ne sont pas

utilisés dans ce manuel.

Félicitations !

Nous vous remercions d’avoir fait l’acquisition du casque stéréo Sony DR-ZX103USB.

Avant d’utiliser cet appareil, lisez attentivement le présent mode d’emploi et conservez-le

pour toute référence ultérieure.

Principales caractéristiques :



Casque PC idéal pour utiliser Skype, jouer sur le PC ou écouter de la musique.



Transducteur de 30 mm pour un son de haute qualité.



La transmission numérique via une connexion USB permet d’éviter les parasites

provenant de l’ordinateur et de reproduire un son clair.



Utilisation facile, via les fonctions Boîtier Audio USB, telles que le réglage du volume et

la fonction de coupure du micro.



Mains-libres avec micro en ligne.



Casque pliant et pivotant pour un transport aisé.



Connexion possible via USB ou mini-fiche.



Porte-fiche en cas d’utilisation du casque seul (rangement pour la fiche du micro).



Long cordon pratique pour le casque et le câble USB dédié en vue d’une utilisation en

tout lieu, quel que soit l’emplacement de l’ordinateur.

(Cordon du casque de 1,2 m (47

1

/

4

po.)/câble USB dédié de 1,5 m (59 po.))

Spécifications

Casque stéréo DR-ZX103

Cordon 1,2 m (47

1

/

4

po.)

Fiche Mini-fiche stéréo plaquée or (pour le casque)

Mini-fiche plaquée or (pour le micro)

Masse Environ 120 g (4

1

/

4

on.) (sans cordon)

Casque

Type Type fermé, dynamique (supra-aural)

Transducteur 30 mm, type à dôme (CCAW adopté)

Puissance admissible 1 000 mW (IEC*

1

)

Impédance 24 Ω à 1 kHz

Sensibilité 100 dB/mW

Réponse en fréquence 12 - 22 000 Hz

Micro

Conception Micro en ligne

Type Condensateur à électret

Niveau de tension en circuit ouvert

-38 dB (0 dB = 1 V/Pa)

Plage de fréquences efficace 20 - 20 000 Hz

Boîtier Audio USB UAB-350

Plage de fréquences 20 - 20 000 Hz (casque)

200 - 10 000 Hz (micro)

Prises entrée/sortie Sortie casque (miniprise/stéréo)

Entrée micro (miniprise/mono)

Système PIP (plug-in-power)

Prise USB

Alimentation électrique Conforme pour alimentation par bus USB (5 V, 100 mA)

Dimensions (sauf parties saillantes)

Environ 31 × 16 × 73 mm (l/h/p)

(1

1

/

4

×

21

/

32

× 2

7

/

8

po.)

Poids Environ 25 g (

7

/

8

on.)

Environnement d’exploitation

PS3 : Disponible pour la fonction de conversation vocale de

la PS3

(Non disponible pour le son des jeux. Vous ne pouvez pas

régler le volume du casque à l’aide du Boîtier Audio USB.)

Ordinateur compatible :

IBM PC/AT ou ordinateurs compatibles

Apple Macintosh

Systèmes d’exploitation compatibles :

Windows 7

Starter/Home Basic/Home Premium/Professional/

Ultimate

Windows Vista

Home Basic/Home Premium/Business/Ultimate

Windows XP

Home Edition (SP3)/Professional (SP3)/Media Center

Edition 2004 (SP2 ou ultérieur)/ Media Center Edition

2005 (SP2 ou ultérieur)

Mac OS X (10.3 ou ultérieur)

Unité centrale : Pentium II 266 MHz ou plus rapide

Port USB*

2

Accessoires fournis Câble USB dédié (1)

Mode d’emploi (1)



Pour les configurations citées ci-dessus, nous ne pouvons pas garantir le

fonctionnement du casque avec tous les ordinateurs.



Nous ne pouvons pas garantir le fonctionnement du casque avec les ordinateurs montés

sur mesure, les systèmes d’exploitation mis à niveau ou les systèmes d’exploitation

multiples.



Nous ne pouvons pas garantir le fonctionnement du casque avec des fonctions telles

que suspension de système, veille et mise en hibernation, sur tous les ordinateurs.

*

1

Testé par l’IEC (International Electronic Committee).

*

2

Le Boîtier Audio USB prend en charge USB 2.0 (USB 2.0 Full Speed).

La conception et les spécifications sont sujettes à modification sans préavis.

Identification des pièces

Casque stéréo DR-ZX103 (voir fig. )



Oreillette (droite)



Oreillette (gauche)



Micro

Boîtier Audio USB UAB-350 (voir fig. )



Touche VOLUME +* / - (pour casque)

Réglez le niveau de volume du casque.



Touche MIC MUTING

(témoin éteint) OFF (désactivée) :

Le micro est réglé en mode MUTING OFF (son activé).

(témoin allumé) MUTING (coupure du son) :

Le micro est réglé en mode MUTING ON (son désactivé).

Pièces de raccordement du Boîtier Audio USB (voir fig. )



Prise casque 



Prise micro * (système PIP)



Prise USB

* Le Boîtier Audio USB possède un point tactile pour vous permettre de la reconnaître aisément.

Etape 1 : Raccordement

Raccordez votre Boîtier Audio USB et votre ordinateur ou votre PS3 à l’aide du câble USB

dédié fourni (voir fig. ).

Remarques



Vous ne pouvez utiliser le casque que pour la fonction de conversation vocale

disponible sur la PS3. Vous ne pouvez pas régler le volume du casque à l’aide du Boîtier

Audio USB. Le casque n’est pas disponible pour le son des jeux de la PS3.



Le casque prend en charge la version USB 2.0 (USB 2.0 Full Speed).



Nous ne pouvons pas garantir le fonctionnement de ce casque avec un concentrateur

USB ou une rallonge USB. Utilisez exclusivement le câble USB dédié fourni.



Lorsque vous raccordez le casque à l’ordinateur, il se peut que le volume de ce dernier

soit réglé au maximum. Réduisez d’abord le volume de l’ordinateur.



Lorsque vous utilisez le Boîtier Audio USB, le son des programmes numériques n’est

pas reproduit par l’ordinateur. Pour l’entendre, raccordez le casque directement à

l’ordinateur, sans utiliser le Boîtier Audio USB.

Etape 2 : Installation du pilote USB

Les pilotes USB sont compris dans les systèmes d’exploitation Windows XP, Windows

Vista, Windows 7 et Macintosh. Les pilotes USB sont installés lorsque l’appareil est

raccordé à l’ordinateur pour la première fois. Suivez les instructions à l’écran pour

procéder à l’installation. Pour de plus amples informations, reportez-vous au mode

d’emploi de votre ordinateur.

Remarque

Lors du raccordement à des ports USB différents, il est possible que vous deviez installer

les pilotes USB.

Pour Windows XP

Lorsque vous raccordez l’appareil à un ordinateur, USB Composite Device, USB Human

Interface Device et USB Audio Device s’installent automatiquement.

Pour Windows Vista/Windows 7

Lorsque vous raccordez l’appareil à un ordinateur, USB Composite Device, USB Human

Interface Device et UAB-350 s’installent automatiquement.

Pour Macintosh

Lorsque vous raccordez l’appareil à un ordinateur, UAB-350 s’installe automatiquement.

Etape 3 : Réglage de la lecture de CD audio

Ce réglage est nécessaire pour lire des CD audio dans le lecteur de CD-ROM.

Suivez les instructions suivantes en fonction de votre système d’exploitation et cochez la

case [Activer la lecture numérique de CD audio sur ce lecteur de CD-ROM] si vous

utilisez Windows XP. Pour Windows Vista, Windows 7 et Macintosh, le réglage de la

lecture de CD audio n’est pas nécessaire.

Cliquez sur le menu [démarrer] et sélectionnez [Panneau de configuration], [Sons,

voix et périphériques audio], [Sons et périphériques audio] et [Matériel].

Sélectionnez le lecteur de CD-ROM destiné à la lecture de musique et cliquez sur

[Propriétés], puis à nouveau sur l’onglet [Propriétés]. Cochez la case [Activer la

lecture numérique de CD audio sur ce lecteur de CD-ROM].

Mode d’emploi

1 Raccordez la fiche du casque d’écoute (noire) à la prise casque et raccordez la

fiche du micro (rose) à la prise micro (voir fig. ).

Seul le casque stéréo DR-ZX103 peut être utilisé avec le Boîtier Audio USB UAB-350.

Si un autre casque est raccordé au Boîtier Audio USB, cela risque de provoquer un

dysfonctionnement.

2 Réglez le serre-tête du casque, puis posez l’écouteur marqué  sur l’oreille

droite et l’écouteur marqué  sur l’oreille gauche.

L’écouteur gauche, marqué , porte un point tactile pour le distinguer (voir fig. ).

Le casque ne reproduit aucun son

Il se peut que le casque ne reproduise pas le son lorsque le câble USB dédié est

raccordé alors qu’un logiciel de musique est en cours de lecture. Dans ce cas,

interrompez la lecture du logiciel de musique et recommencez. Selon le logiciel de

musique utilisé, il peut être nécessaire de le redémarrer.

Réglage du niveau de volume du micro

Vérifiez et réglez le niveau du volume du micro à l’aide de l’ordinateur ou de la PS3. Si

vous utilisez l’ordinateur, suivez les instructions ci-dessous correspondant à votre système

d’exploitation et vérifiez/réglez le volume.

Pour plus d’informations sur l’utilisation de votre ordinateur ou de la PS3, reportez-vous

au mode d’emploi de l’ordinateur ou de la PS3.

 Pour Windows

Pour Windows XP

Cliquez sur le menu [démarrer], sélectionnez [Tous les programmes], [Accessoires],

[Divertissement] et [Magnétophone]. Après l’enregistrement à l’aide de

[Magnétophone], vérifiez le volume. Si le volume est trop élevé ou trop faible, cliquez

sur le menu [démarrer] et sélectionnez [Panneau de configuration], [Sons, voix et

périphériques audio], [Sons et périphériques audio] et l’onglet [Audio]. Vérifiez que

l’option [Unité par défaut] du menu Enregistrement audio est réglée sur [UAB-350] et

cliquez sur [Volume] dans le menu Enregistrement audio et réglez le niveau d’entrée

du micro.

Pour Windows Vista

Cliquez sur le menu [Démarrer], sélectionnez [Tous les programmes], [Accessoires],

[Magnétophone]. Après l’enregistrement à l’aide de [Magnétophone], vérifiez le

volume. Si le volume est trop élevé ou trop faible, cliquez sur le menu [Démarrer] et

sélectionnez [Panneau de configuration], [Matériel et audio], [Son], l’onglet

[Enregistrement] et sélectionnez [UAB-350] comme appareil d’enregistrement et cliquez

sur [Par défaut]. Sélectionnez à nouveau [UAB-350], cliquez sur [Propriétés],

sélectionnez l’onglet [Niveaux] et réglez le niveau d’entrée du micro.

Pour Windows 7

Cliquez sur le menu [Démarrer], sélectionnez [Tous les programmes], [Accessoires],

[Magnétophone]. Après l’enregistrement à l’aide de [Magnétophone], vérifiez le

volume. Si le volume est trop élevé ou trop faible, cliquez sur le menu [Démarrer] et

sélectionnez [Panneau de configuration], [Matériel et audio], [Son], l’onglet

[Enregistrement] et sélectionnez [UAB-350] comme appareil d’enregistrement et cliquez

sur [Par défaut]. Sélectionnez à nouveau [UAB-350], cliquez sur [Propriétés],

sélectionnez l’onglet [Niveaux] et réglez le niveau d’entrée du micro.

 Pour Macintosh

Cliquez sur le menu [Pomme], sélectionnez [Préférences Système], [Son], l’onglet

[Entrée], puis réglez le niveau d’entrée du micro.

Remarques



Le micro ne prend pas en charge la coupure du son sur le périphérique d’enregistrement

audio de votre ordinateur. Appuyez sur la touche MIC MUTING du Boîtier Audio USB

pour couper le micro.



Il est possible que vous deviez régler des paramètres, selon le logiciel utilisé. Pour de

plus amples informations, reportez-vous au mode d’emploi de votre logiciel.

Utilisation autonome du casque

Vous pouvez également utiliser le casque sans le Boîtier Audio USB.

Raccordez la fiche du casque (noire) à la prise casque de l’ordinateur et raccordez la fiche

du micro (rose) à la prise micro de l’ordinateur (voir fig. ).

Remarques



Un Apple Macintosh ou le système d’exploitation Mac OS ne permettent pas de

raccorder directement le casque à l’ordinateur.



Pour régler le volume du casque, utilisez l’ordinateur.

Lorsque vous n’utilisez pas la fiche du micro

Lorsque vous écoutez un « Walkman », par exemple, sans utiliser le micro, vous pouvez

insérer la fiche du micro dans le porte-fiche fixé à la fiche du casque afin de le maintenir

en place (voir fig. ).

Précautions

A propos de la sécurité



Seul le casque stéréo DR-ZX103 peut être utilisé avec le Boîtier Audio USB UAB-350. Si

un autre casque est raccordé au Boîtier Audio USB, cela risque de provoquer un

dysfonctionnement.



Si vous utilisez le casque à un niveau sonore élevé, vous risquez d’endommager votre

ouïe. Pour des raisons de sécurité, n’utilisez pas le casque lorsque vous conduisez une

voiture ou une bicyclette.



Veillez à ne pas utiliser le casque à un niveau sonore trop élevé. En effet, vous risquez

d’obtenir un retour audio (hurlement) si le micro capte la sonorité élevée du casque.



Ne laissez pas tomber votre casque et ne le soumettez pas à des chocs externes, car cela

pourrait conduire à un mauvais fonctionnement.



Ne démontez pas l’appareil et n’essayez pas d’en ouvrir quelque partie que ce soit.



Saisissez la partie fiche du câble USB dédié ou du cordon du casque lorsque vous les

débranchez des connecteurs ou des prises.



Lorsque vous avez terminé d’utiliser le casque avec le câble USB dédié ou le cordon de

casque, débranchez le câble USB de l’ordinateur si vous prévoyez de ne pas utiliser le

casque pendant une période prolongée.



Pour nettoyer le boîtier, n’utilisez pas d’alcool, de benzine ni de diluant.



Le son parvenant au casque peut être interrompu en fonction des conditions de

communication du réseau.



Ne posez aucun poids et n’exercez aucune pression sur le casque, car cela risquerait de

le déformer si vous le rangez pour une période prolongée.

Tenez compte des points suivants lors de l’installation afin d’éviter les

dysfonctionnements.



Ne laissez pas le système à proximité de sources de chaleur, de postes de radio ou de

téléviseurs, ou encore dans un endroit soumis aux rayons directs du soleil, à une

poussière excessive, à l’humidité, à la pluie ou à des chocs mécaniques.



Ne laissez pas l’appareil dans une salle de bain ou un autre endroit très humide.



Bien que cet appareil soit doté d’un écran magnétique, ne laissez pas de cassettes

enregistrées, de montres, de cartes bancaires ou des disquettes utilisant un système

d’encodage magnétique devant l’appareil pendant une période prolongée.

A propos de l’utilisation du casque

Respectez votre entourage

Lorsque le volume est trop élevé, le son est audible même pour ceux qui ne portent pas le

casque. Ne montez pas trop le volume afin de ne pas déranger les gens qui se trouvent

autour de vous. Dans des endroits bruyants, la première réaction est généralement

d’augmenter le volume. Cependant, maintenez le volume à un niveau auquel vous pouvez

entendre lorsque vous êtes appelé, etc.

A propos des oreillettes

Les oreillettes sont remplaçables. Remplacez-les lorsqu’elles sont usées. Pour obtenir des

oreillettes de rechange, consultez votre revendeur Sony le plus proche.

Si vous avez des questions ou des problèmes concernant le fonctionnement de cet

appareil, qui ne sont pas abordés dans ce mode d’emploi, consultez votre revendeur Sony

le plus proche.

Dépannage

Si votre problème n’est pas décrit ci-dessous, essayez l’une des procédures suivantes.



Débranchez le câble USB dédié fourni, puis rebranchez-le.



Redémarrez l’ordinateur en laissant le câble USB dédié fourni raccordé à l’ordinateur.



Débranchez le câble USB dédié fourni, puis redémarrez l’ordinateur. Enfin,

rebranchez-le.

Le volume du casque est faible.



La fiche du casque n’est pas raccordée correctement à la prise.



Raccordez la fiche du casque correctement.



La commande du volume de votre ordinateur ou le niveau du volume de la musique

du logiciel de lecture est bas.



Réglez la commande du volume.



Augmentez le volume du logiciel de lecture de musique.

Aucun son n’est émis par le casque.



Le câble USB dédié n’est pas raccordé à l’ordinateur ou à la PS3.



Raccordez le câble USB dédié à l’ordinateur ou à la PS3.



La fiche du casque n’est pas raccordée à la prise casque.



Raccordez la fiche du casque à la prise casque.



Vous avez raccordé le système alors que le logiciel de musique était en cours de lecture.



Interrompez la lecture du logiciel de musique et recommencez.



Le périphérique de lecture audio de votre ordinateur n’est pas réglé correctement.



Pour Windows XP

Cliquez sur le menu [démarrer], sélectionnez [Panneau de configuration], [Sons,

voix et périphériques audio], [Sons et périphériques audio], l’onglet [Audio],

puis sélectionnez [UAB-350] comme [Unité par défaut] dans le menu Lecture

audio.



Pour Windows Vista

Cliquez sur le menu [Démarrer], sélectionnez [Panneau de configuration],

[Matériel et audio], [Son], l’onglet [Lecture], sélectionnez [UAB-350] comme

périphérique de lecture, puis cliquez sur [Par défaut].



Pour Windows 7

Cliquez sur le menu [Démarrer], sélectionnez [Panneau de configuration],

[Matériel et audio], [Son], l’onglet [Lecture], sélectionnez [UAB-350] comme

périphérique de lecture, puis cliquez sur [Par défaut].



Pour Macintosh

Cliquez sur le menu [Pomme], sélectionnez [Préférences Système], [Son], l’onglet

[Sortie], puis sélectionnez [UAB-350] pour [Sélectionnez un périphérique de

sortie audio].



Le son est coupé au niveau de la commande du volume de votre ordinateur ou du

logiciel de lecture de la musique, par exemple.



Rétablissez le son.



Votre ordinateur ne reconnaît pas le casque comme un appareil USB.



Redémarrez votre ordinateur.



Le lecteur de CD-ROM de votre ordinateur ne prend pas en charge la fonction de

lecture numérique de WDM.



Utilisez un lecteur de CD-ROM qui prend en charge la fonction de lecture

numérique de WDM.

Le son est interrompu.



L’unité centrale de votre ordinateur est surchargée.



Quittez les autres applications.



D’autres appareils USB sont raccordés à votre ordinateur et sont utilisés

simultanément.



Cessez d’utiliser les appareils USB autres que celui-ci.

Il est impossible d’enregistrer des sons depuis le micro.



La fiche du micro n’est pas raccordée à la prise micro.



Raccordez la fiche du micro à la prise micro.



La touche MIC MUTING est réglée en mode SILENCIEUX (coupure de son).



Réglez la touche MIC MUTING sur OFF (désactivé).



L’appareil d’enregistrement audio de votre ordinateur n’est pas réglé correctement.



Pour Windows XP

Cliquez sur le menu [démarrer], sélectionnez [Panneau de configuration], [Sons,

voix et périphériques audio], [Sons et périphériques audio], l’onglet [Audio],

puis sélectionnez [UAB-350] comme [Unité par défaut] dans le menu

Enregistrement audio.



Pour Windows Vista

Cliquez sur le menu [Démarrer], sélectionnez [Panneau de configuration],

[Matériel et audio], [Son], l’onglet [Enregistrement], sélectionnez [UAB-350]

comme périphérique d’enregistrement, puis cliquez sur [Par défaut].



Pour Windows 7

Cliquez sur le menu [Démarrer], sélectionnez [Panneau de configuration],

[Matériel et audio], [Son], l’onglet [Enregistrement], sélectionnez [UAB-350]

comme périphérique d’enregistrement, puis cliquez sur [Par défaut].



Pour Macintosh

Cliquez sur le menu [Pomme], sélectionnez [Préférences Système], [Son], l’onglet

[Entrée], puis sélectionnez [UAB-350] pour [Sélectionnez un périphérique

d’entrée audio].

Le son enregistré est faible.



La fiche du micro n’est pas raccordée correctement à la prise micro.



Raccordez la fiche du micro correctement.



Le volume du micro, réglé sur l’ordinateur, est trop faible.



Augmentez le volume du micro à l’aide de l’ordinateur.

Il y a des parasites dans le micro.



Des fils électriques, des lumières fluorescentes ou des téléphones portables sont à

proximité du casque (en particulier du micro).



Eloignez-vous de toutes les sources susceptibles de créer des interférences

électromagnétiques.

Le son du micro est déformé.



Le volume du micro, réglé sur l’ordinateur ou sur la PS3, est trop élevé.



Réduisez le volume du micro à l’aide de l’ordinateur ou de la PS3.

La touche MIC MUTING ne fonctionne pas.



Le mode SILENCIEUX ne peut pas être désactivé à l’aide de la touche MIC MUTING

si son activation a été opérée sur l’ordinateur.



Désactivez le silencieux sur l’ordinateur.



Le micro est en position ARRET sur votre PS3.



Réglez le micro sur MARCHE sur votre PS3.

Pour plus d’informations sur l’utilisation de votre ordinateur ou de la PS3, reportez-vous

au mode d’emploi de l’ordinateur ou de la PS3.

Vous pouvez rencontrer des problèmes qui ne peuvent pas être résolus avec la section

Dépannage. Dans ce cas, consultez votre revendeur Sony le plus proche.

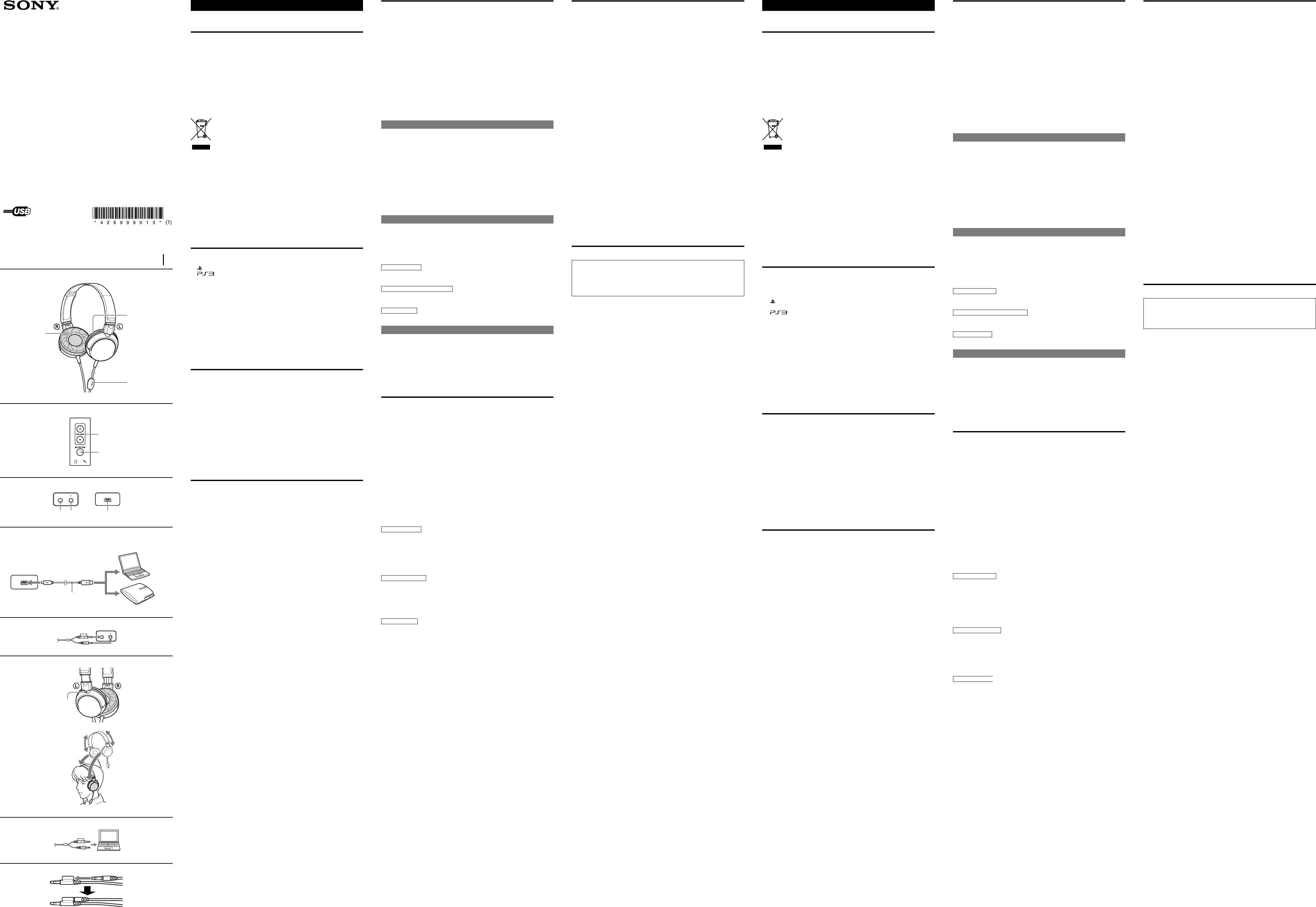

Stereo Headset

DR-ZX103USB

4-269-990-13(1)

Operating Instructions

Mode d’emploi

Bedienungsanleitung

Manual de instrucciones

©2011 Sony Corporation Printed in Thailand

Puntuación

Más sobre este manual

Entendemos que es bueno tener un manual en papel para tus Sony DR-ZX103USB Headset. Siempre puedes descargar el manual desde nuestro sitio web e imprimirlo tú mismo. Si deseas tener un manual original te recomendamos contactar con Sony. Es posible que puedan proporcionar un manual original. ¿Estás buscando el manual de tu Sony DR-ZX103USB Headset en otro idioma? Elija su idioma preferido en nuestra página de inicio y busque el número de modelo para ver si lo tenemos disponible.

Especificaciones

Todos los manuales para Sony Headset
Más manuales de Headset

Preguntas frecuentes sobre Sony DR-ZX103USB Headset

Nuestro equipo de atención al cliente busca información útil sobre los productos y responde a las preguntas frecuentes. Si encuentra inexactitudes en las preguntas frecuentes, indíquenoslo usando nuestro formulario de contacto.

Productos relacionados

Manual de uso

Sony DR-350USB Headset

Manual de uso

Sony DR-GA100 Headset

Manual de uso

Sony DR-BT50 Headset

Manual de uso

Sony DR-E10iP Headset

Manual de uso

Sony DR-BT30Q Headset

Manual de uso

Sony DR-BT101 Headset

Manual de uso

Sony DR-BT22 Headset

Manual de uso

Sony DR-270DP Headset

Categorias relacionadas
