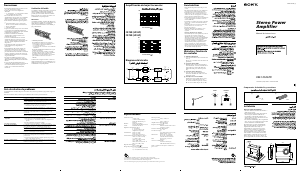

Manual de uso Sony XM-1252GTR Amplificador para coche
¿Necesita un manual para su Sony XM-1252GTR Amplificador para coche? A continuación puedes ver y descargar el manual en PDF gratis en español. Este producto actualmente tiene 0 preguntas frecuentes, 0 comentarios y tiene 0 votos. Si este no es el manual que desea, , contáctenos.
¿Su producto tiene algún defecto y el manual no ofrece ninguna solución? Vaya a Repair Café para solicitar un servicio de reparación gratuito.
Manual de uso
Loading…
Sustitución del fusible
Si el fusible se funde, compruebe la conexión de
alimentación y sustituya ambos fusibles. Si
vuelve a fundirse después de sustituirlo, es
posible que exista un fallo de funcionamiento
interno. En este caso, póngase en contacto con
el distribuidor Sony más próximo.
Advertencia
Al sustituir el fusible, asegúrese de utilizar uno
cuyo amperaje coincida con el portafusibles. No
utilice nunca un fusible con un amperaje
superior al del suministrado con la unidad, ya
que podría dañarla.
* Circuito de protección
Este amplificador dispone de un circuito de
protección que se activa en los siguientes casos:
— Si la unidad se calienta excesivamente
— Si se genera corriente cc
— Si se produce un cortocircuito en los terminales
del altavoz
El indicador PROTECTOR se iluminará en rojo y la
unidad se desactivará.
Si esto ocurre, desactive el equipo conectado,
extraiga la cinta de casete o el disco y determine
la causa del fallo de funcionamiento. Si el
amplificador se ha sobrecalentado, espere hasta
que la unidad se enfríe antes de volver a
utilizarla.
Si desea realizar alguna consulta o solucionar
algún problema relativos a la unidad que no se
traten en este manual, póngase en contacto con
el distribuidor Sony más próximo.
P
R
O
T
E
C
T
O
R
ø 6
142
322
284
275
55
2005 Sony Corporation Printed in Thailand
XM-1252GTR
Precauciones
2-666-765-21 (1)
Manual de instrucciones
Instalación
Antes de realizar la instalación
•Monte la unidad en el interior del maletero o
debajo de un asiento.
•Elija cuidadosamente el lugar de instalación
de forma que la unidad no dificulte los
movimientos normales del conductor y no
quede expuesta a la luz solar directa ni al aire
caliente de la calefacción.
•No instale la unidad debajo de la moqueta del
suelo, en cuyo caso la disipación de calor de la
misma disminuirá considerablemente.
En primer lugar, coloque la unidad donde
tenga previsto instalarla y marque sobre la
superficie del tablero de montaje (no
suministrado) las posiciones de los cuatro
orificios para los tornillos. A continuación,
perfore los orificios con un diámetro de
aproximadamente 3 mm y monte la unidad
sobre el tablero con los tornillos de montaje
suministrados. Compruebe que el grosor del
tablero de montaje sea superior a 15 mm, ya
que la longitud de estos tornillos es de 15 mm.
Especificaciones
Sistema de circuito
Circuito OTL
(salida sin transformador)
Fuente de alimentación por
impulsos
Entradas Tomas de pines RCA
Conector de entrada de nivel alto
Salidas Terminales de altavoz
Impedancia adecuada del altavoz
2 – 8 Ω (estéreo)
4 – 8 Ω (si se utiliza como
amplificador en puente)
Salida máxima 280 W × 2 (a 4 Ω)
400 W × 2 (a 2 Ω)
800 W (monoaural) a 4 Ω
Salida nominal (tensión de suministro a 14,4 V)
125 W × 2 (20 Hz – 20 kHz,
0,1 % THD, a 4 Ω)
170 W × 2 (20 Hz – 20 kHz,
0,15 % THD, a 2 Ω)
340 W (monoaural) (20 Hz – 20
kHz, 0,15 % THD, a 4 Ω)
Respuesta de frecuencia
5 Hz – 50 kHz ( dB)
Margen de ajuste de nivel de entrada
0,3 – 6,0 V (Tomas de pines RCA)
1,2 – 12 V (Entrada de nivel alto)
Filtro de paso bajo
80 Hz, –12 dB/oct
Filtro de paso alto
80 Hz, –12 dB/oct
Amplificación de bajas frecuencias
0 – 10 dB (40 Hz)
Requisitos de alimentación
Batería de automóvil de cc de 12
V (negativo a tierra)
Tensión de fuente de alimentación
10,5 – 16 V
Consumo de energía
Con salida nominal: 32 A (a 4 Ω)
Entrada remota: 1 mA
Dimensiones Aprox. 322 × 55 × 275 mm
(an/al/prf), componentes y
controles salientes excluidos
Masa Aprox. 4,4 kg, accesorios
excluidos
Accesorios suministrados
Tornillos de montaje (4)
Cable de entrada de
nivel alto
(1)
Diseño y especificaciones sujetos a cambios sin
previo aviso.
Características
•Salida máxima de potencia de 280 W por canal
(a 4 Ω).
•Esta unidad puede utilizarse como amplificador
en puente con una salida máxima de 800 W.
•Es posible realizar una conexión directa con la
salida de altavoz de un sistema de audio para
automóvil si éste no está equipado con salida de
línea (Conexión de entrada de nivel alto).
• El encendido del sensor de alto nivel permite que
se active la unidad sin necesidad de conexión
remota (REMOTE).
•Construida con LP (filtro de paso bajo), HP (filtro
de paso alto) y circuito de incremento de bajas
frecuencias.
•Es posible realizar una conexión en modo dual
para un sistema con varios altavoces.
•Circuito de protección.
•Fuente de alimentación por impulsos* para
obtener una potencia de salida estable y
regulada.
* Fuente de alimentación por impulsos
Esta unidad dispone de un regulador de potencia
incorporado que convierte la fuente de
alimentación de cc de 12 V de la batería del
automóvil en impulsos de alta velocidad mediante
un interruptor semiconductor. Estos impulsos se
incrementan mediante el transformador
incorporado de impulsos y se dividen en fuente
de alimentación positiva y negativa antes de
volver a convertirse en corriente directa. Este
sistema de suministro de alimentación de peso
ligero proporciona una alta eficacia del suministro
con una salida de baja impedancia.
Diagrama del circuito
Unidad: mm
Amplificación de bajas frecuencias
Frecuencia/
dB
Frecuencia/
FILTER (LP/HP)
FILTER (LP/HP)
Componentes de instalación y conexiones
1
278
P
R
O
T
E
C
T
O
R
LP OFF
FILTER(80Hz)
HP
LEVEL
LOW BOOST
(40Hz)
0 +10dB
6
0.3V
2
4
5.5
0.5
10
10
0
40 100 1k
10
0
-10
-20
-30
-40
-50
-60
-70
-80
10 100 1k
HP (80 Hz)
LP (80 Hz)
LEVEL
HP
OFF
LP
Normal
AMP
Power
Lch
LEVEL
HP
OFF
LP
Inverted
AMP
Power
Rch
BTL.
Lch
Rch
FILTER
FILTER
LOW BOOST
LOW BOOST
(BTL.)
Hz
Hz
Ubicación y función de
los controles
1 Indicador PROTECTOR
Si se activa PROTECTOR, se encenderá una
luz roja.
En ese caso, consulte la Guía de solución de
problemas.
2 Control de ajuste LEVEL
Mediante este control se puede ajustar el
nivel de entrada. Gírelo en el sentido de las
agujas del reloj si el nivel de salida del
sistema de audio para automóvil parece
bajo.
3 Control de nivel LOW BOOST
Gire este control para incrementar las
frecuencias alrededor de 40 Hz a un valor
máximo de 10 dB.
4 Interruptor de selección FILTER
Puede seleccionar LP (filtro de paso bajo),
OFF (plano) y HP (filtro de paso alto).
LP: se activa el filtro de paso bajo (80 Hz).
HP: se activa el filtro de paso alto (80 Hz).
•Esta unidad está diseñada para utilizarse sólo
con cc de 12 V negativa a tierra.
•Utilice altavoces con una impedancia
adecuada.
—2 – 8 Ω (estéreo) , 4 – 8 Ω (cuando se utiliza
como amplificador en puente).
•No conecte altavoces activos (con
amplificadores incorporados) a los terminales
de altavoz de la unidad. Si lo hace, puede
dañar el amplificador y los altavoces activos.
•Evite instalar la unidad en lugares expuestos
a:
— altas temperaturas, como a la luz solar
directa o al aire caliente de la calefacción
— lluvia o humedad
— suciedad o polvo
•Si aparca el automóvil bajo la luz solar directa
y se produce un considerable aumento de
temperatura en el interior, deje que la unidad
se enfríe antes de utilizarla.
•Si instala la unidad horizontalmente,
asegúrese de no cubrir las aletas con la
moqueta del suelo, etc.
•Si coloca la unidad demasiado cerca del
sistema de audio para automóvil o de la
antena, pueden producirse interferencias. En
este caso, aleje el amplificador de dichos
dispositivos.
•Si el sistema de audio para automóvil no
recibe alimentación, compruebe las
conexiones.
•Este amplificador de potencia emplea un
circuito de protección* para proteger los
transistores y los altavoces en caso de que
presente fallos de funcionamiento. No intente
someter a prueba los circuitos de protección
cubriendo el disipador de calor o conectando
cargas inadecuadas.
•No utilice la unidad si la batería se está
agotando, ya que el rendimiento óptimo de
dicha unidad depende de un buen suministro
eléctrico.
•Por razones de seguridad, mantenga el
volumen del sistema de audio para automóvil
en un nivel moderado de forma que sea
posible oír los sonidos del exterior del
automóvil.
Guía de solución de problemas
La siguiente lista le resultará útil para solucionar la mayoría de los problemas que puedan surgir con
la unidad.
Antes de consultar la lista, examine los procedimientos de conexión y funcionamiento.
Problema
La luz no se enciende.
El indicador PROTECTOR está encendido
en rojo.
• La unidad se calienta de forma
exagerada.
• El sonido se interrumpe.
Se oye ruido del alternador.
El sonido se amortigua.
El sonido es demasiado bajo.
Causa/Solución
El fusible se ha fundido. t Sustituya ambos fusibles por unos nuevos.
El cable de toma a tierra no se ha conectado de forma segura.
t Fíjelo firmemente a un punto metálico del coche.
El voltaje que se envía al terminal remoto es demasiado bajo.
• El sistema de audio para automóvil conectado está apagado.
t Encienda el sistema de audio para automóvil.
• El sistema emplea demasiados amplificadores. t Utilice un relé.
Compruebe la tensión de la batería (10,5 – 16 V).
Apague el interruptor de alimentación. Se ha producido un
cortocircuito en las salidas de altavoz. t Rectifique la causa del
cortocircuito.
Apague el interruptor de alimentación. Asegúrese de que el cable del
altavoz y el de toma a tierra estén conectados firmemente.
La unidad se calienta de forma exagerada.
• Utilice altavoces con una impedancia adecuada.
t 2 – 8 Ω (estéreo) , 4 – 8 Ω (cuando se utiliza como amplificador en
puente).
• Coloque la unidad en un lugar bien ventilado.
Se ha activado el protector térmico. t Reduzca el volumen.
Los cables de conexión de alimentación se encuentran demasiado cerca
de los cables de pines RCA. t Manténgalos alejados entre sí.
El cable de toma a tierra no se ha conectado de forma segura.
t Fíjelo firmemente a un punto metálico del automóvil.
Los cables negativos del altavoz están en contacto con el chasis del
automóvil. t Manténgalos alejados del chasis.
El interruptor de selección FILTER está ajustado en la posición “LP”.
Por defecto, el interruptor de selección FILTER se encuentra en la
posición “LP”.
t Al conectar el altavoz de rango completo, ajústelo en la posición
“OFF” o “HP” (filtro de paso alto).
El control de ajuste LEVEL no es apropiado. Gire el control de ajuste
LEVEL en el sentido de las agujas del reloj.
dB
(× 4)
ø 5 × 15
0.2 m
• Se ha utilizado soldadura sin plomo para soldar ciertos componentes.
• Las placas del circuito impreso no contienen retardantes de llama halogenados.
• Las carcasas no contienen retardantes de llama halogenados.
• No se ha utilizado goma esponjosa de poliestireno para el material de relleno y protecci
ón.
2
Stereo Power
Amplifier
1
Loading…
Puntuación
Dé su opinión de la Sony XM-1252GTR Amplificador para coche calificando el producto. ¿Quiere compartir su experiencia con este producto o hacer una pregunta? Deje un comentario en la parte inferior de la página.Más sobre este manual
Entendemos que es bueno tener un manual en papel para tus Sony XM-1252GTR Amplificador para coche. Siempre puedes descargar el manual desde nuestro sitio web e imprimirlo tú mismo. Si deseas tener un manual original te recomendamos contactar con Sony. Es posible que puedan proporcionar un manual original. ¿Estás buscando el manual de tu Sony XM-1252GTR Amplificador para coche en otro idioma? Elija su idioma preferido en nuestra página de inicio y busque el número de modelo para ver si lo tenemos disponible.
Especificaciones
| Marca | Sony |
| Modelo | XM-1252GTR |
| Categoría | Amplificadores para coche |
| Tipo de archivo | |
| Tamaño del archivo | 5.34 MB |
Todos los manuales para Sony Amplificadores para coche
Más manuales de Amplificadores para coche
Únase a la conversación sobre este producto
Aquí puedes compartir lo que piensas sobre Sony XM-1252GTR Amplificador para coche. Si tiene alguna pregunta, primero lea atentamente el manual. Puede solicitar un manual utilizando nuestro formulario de contacto.
