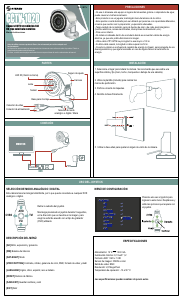

Cámara CCTV tetrahíbrida Full
HD, tipo mini bala metálica
Manual de intrucciones
V0.0 / 0817v
MONITOR
DVR
AE
WB
DAY-NIGHT
VIDEO SETTING
LANGUAGE
RESET
SAVE-EXIT
EXIT
MAIN MENU
ENGLISH
Antes de utilizar su nuevo producto Steren, lea este manual para evitar cualquier mal
funcionamiento.
La información que se muestra en este manual sirve únicamente como referencia sobre el producto. Debido a
actualizaciones pueden existir diferencias.
Por favor, consulte nuestra página web www.steren.com para obtener la versión más reciente del manual.
PRECAUCIONES
PARTES
CONEXIÓN
USO DEL JOYSTICK
INSTALACIÓN
ESPECIFICACIONES
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua;
puede causar un mal funcionamiento.
• Este producto no es un juguete; manténgalo fuera del alcance de los niños.
• Este aparato no está destinado para ser utilizado por personas con capacidades diferentes,
a menos que cuenten con la preparación y supervisión adecuadas.
• Tenga cuidado de no instalarlo cerca de fuentes de calor o de ruido electromagnético
(motores eléctricos, cercas electrificadas, interruptores de alimentación, etc.).
• Para uso en interior.
• No instale el cableado dentro de una tubería donde se encuentren cables de energía
eléctrica, ya que esto podría distorsionar la imagen.
• Utilice cable UTP CAT5E cuya longitud no sea mayor a 100 m.
• Si utiliza cable coaxial, la longitud no debe superar los 50 m.
• Conecte la cámara a una fuente de respaldo de energía (no break), para protegerla de una
descarga eléctrica y que siga funcionando en caso de alguna falla en el suministro de
energía.
Lente
LED IR (Visión nocturna)
Carcasa
Conector de alimentación
Selector de modo
analógico o digital / Menú
Seguro de ajuste
Conector de video
1. Seleccione el lugar para instalar la cámara. Se recomienda que sea sobre una
superficie sólida y fija (muro, techo, marquesina o debajo de una saliente).
Alimentación: 12 V - - - 1 000 mA
Iluminación mínima: 0,01 lux/F 1,2
Formato: AHD 1 920 x 1 080
Sensor de imagen: CMOS a color
Salida de video: BNC
Resolución: 2,0 Mega Pixel
Temperatura de operación: -10 a 50 °C
Las especificaciones pueden cambiar sin previo aviso
2. Utilice la plantilla (incluida) para realizar las
marcas de perforación.
3. Perfore e inserte los taquetes.
4. Atornille la base firmemente.
5. Utilice la llave allen para ajustar el ángulo de visión de la cámara.
Base para montaje
Sensor
Retire la cubierta del joystick.
Mantenga presionado el joystick durante 5 segundos,
en la dirección que se muestra en la imagen, para
elegir la señal de acuerdo con el tipo de grabador
(DVR) utilizado.
AHD
CVI
TVICVBS
SELECCIÓN DE MODO ANALÓGICO / DIGITAL MENÚ DE CONFIGURACIÓN
[AE] Brillo, exposición y ganancia
[WB] Balance de blancos
[DAY-NIGHT] Modo
[VIDEO SETTING] Contraste, nitidez, ganancia de color, DNR, formato de video y dwdr
[LANGUAGE] Inglés, chino, español, ruso e italiano
[RESET] Reinicio de fábrica
[SAVE-EXIT] Guardar cambios y salir
[EXIT] Salir
DESCRIPCIÓN DEL MENÚ
Esta cámara tiene tecnología tetrahíbrida, por lo que puede conectarse a cualquier DVR
analógico o digital.
Presione una vez el joystick para
ingresar a este menú. Desplácese y
edite las opciones que requiera con
el joystick.
