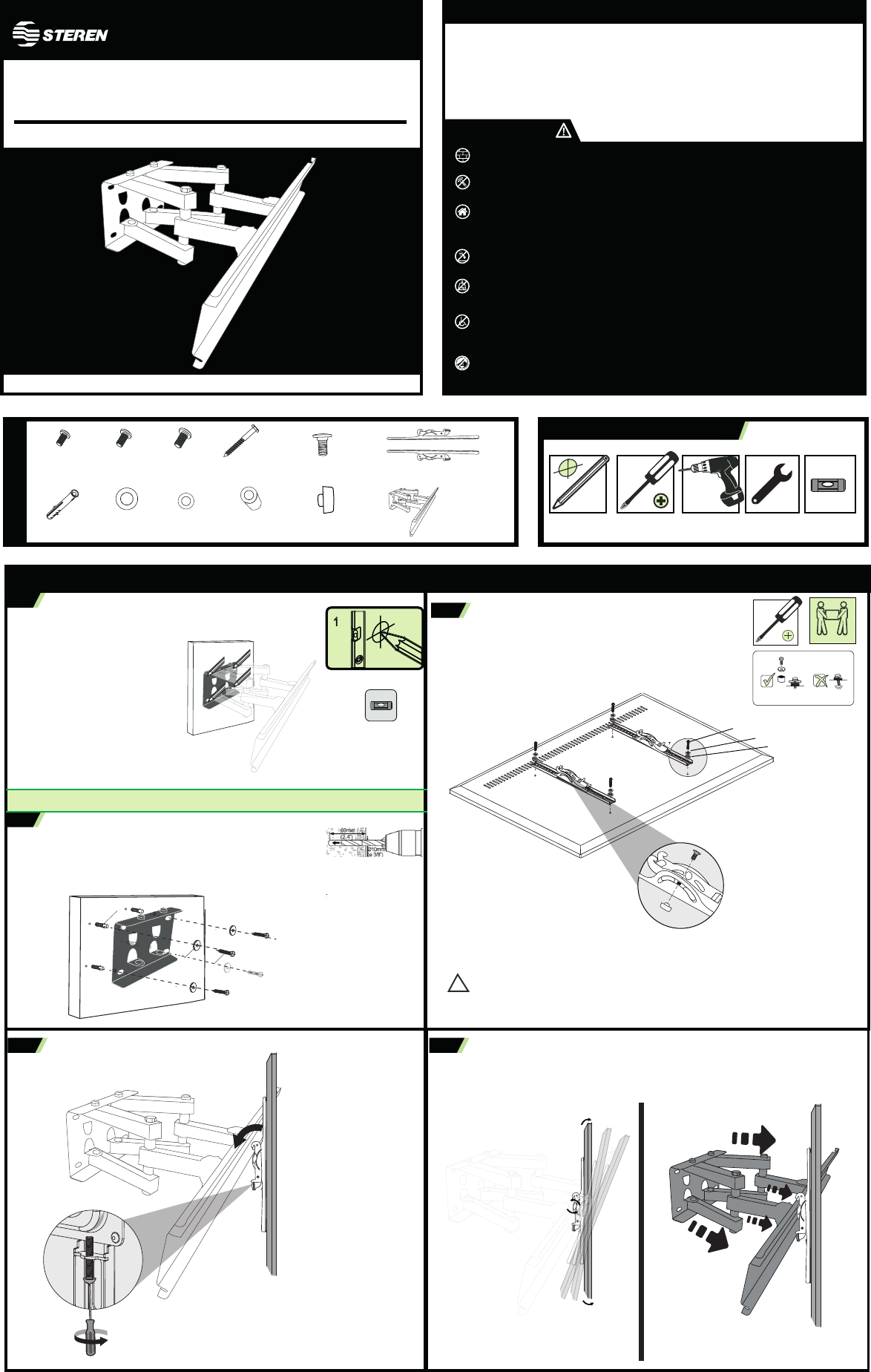

Manual de uso Steren STV-116 Soporte de pared

Manual de uso

STV-116

SOPORTE PARA PANTALLAS DE 32" A 70"

V0.11118A

Manual de Instrucciones

IMPORTANTE

PRECAUCIONES

Antes de utilizar el producto, por favor, lee el siguiente instructivo.

La información que se muestra en este manual sirve únicamente como referencia sobre el producto.

Debido a actualizaciones pueden existir diferencias.

Por favor, consulta nuestra página web www.steren.com para obtener la versión más reciente de este

manual.

• Elige una pared sólida y lisa para poder fijar con seguridad el soporte.

• No aprietes excesivamente los tornillos.

• Este producto está diseñado para uso en interiores. Utilizarlo en exteriores podría ocasionar fallas y

heridas personales.

• Evita las caídas del equipo, ya que podría sufrir daños.

• No excedas la capacidad de carga máxima de 35 Kg.

• Este aparato no se destina para utilizarse por personas (incluyendo niños), cuyas capacidades físicas,

sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento.

• Los niños deben supervisarse para asegurar que no empleen el aparato como juguete.

CONTENIDO

HERRAMIENTAS NECESARIAS

G (4 piezas)

S (4 piezas)

E (4 piezas) F (8 piezas)

D (4 piezas)

M6x60

Barras de sujeción

Placa de

soporte

M10X50 M6X16

M4x12

Buje separador

T (2 piezas)

Mariposa

O (2 piezas)

M6X11

M4X20

A (4 piezas)

M6X20

B (4 piezas)

M8X20

C (4 piezas)

1a

INSTALACIÓN

PREPARATIVOS PARA LA INSTALACIÓN

INSTALACIÓN DEL SOPORTE (SOBRE CONCRETO)

1b

INSTALACIÓN DE LA PANTALLA

AJUSTES

2a

2b 3

Utiliza la base del soporte como plantilla para realizar las marcas de las perforaciones sobre la superficie donde deseas instalar el equipo.

1. Coloca el soporte en la pared* donde deseas instalarlo. Utiliza un nivelador y

observa la burbuja para verificar que el soporte esté nivelado.

2. Realiza las marcas para las perforaciones.

1. Utiliza una broca de 10 mm para perforar sobre las marcas que realizaste, a una profundidad

de 60 mm

Los tornillos suministrados son de medidas estándar. Te recomendamos consultar el manual de instrucciones de tu

pantalla para obtener información acerca de los tornillos necesarios para montarla en un soporte

Coloca en cada una de las barras, la mariposa (T) y el tornillo (O),

que fijarán la posición de inclinación.

2. Afloja los tornillos de sujeción, y monta la pantalla sobre el soporte colocando primero la parte superior de las barras (en

forma de gancho) y, posteriormente, la parte inferior.

1. Afloja levemente las mariposas de cada barra, e inclina la

pantalla hasta alcanzar la posición deseada.

2. Aprieta nuevamente las mariposas para fijar la posición.

3. Estira o retrae los brazos para un ajuste frontal y lateral, hasta

obtener la posición deseada.

Asegúrate de que las barras queden perfectamente acopladas

3. Aprieta nuevamente los tornillos de sujeción hasta llegar al tope de la base del soporte.

1. Utiliza 4 tornillos (A o B) , los 4 bujes separadores (S) y las 4 rondanas (G o F) para fijar

las barras en la parte posterior de la pantalla. En caso de requerir tornillos más anchos,

sólo utiliza los tornillos ( C ) y los bujes (S), sin las rondanas.

2. Inserta los taquetes (E) en los orificios. Monta el soporte y fíjalo con las pijas (D) y las

rondanas (F).

*Asegúrate de que no haya tuberías ocultas con cableado eléctrico, gas o agua

No instales pantallas de más de 70” o con un peso mayor a 35 kg

√

E

D

F

!

TV

TV

A, B o C

S

G o F

T

O
