Manual de uso Tegran TGW 412 Placa

Manual de uso

CONEXIÓN ELÉCTRICA

IMPORTANTE: La información relativa a voltaje y absorción de potencia se encuentra en la placa de características.

MONTAJE

AJUSTES PARA OTROS TIPOS DE GAS

Si el aparato va a utilizarse con un tipo de gas distinto al especificado en la placa de características y en la etiqueta informativa pegada sobre

la placa, cambie los inyectores.

Quite la etiqueta informativa y guárdela con el manual de instrucciones.

Utilice reguladores de presión adecuados para la presión de gas que se indica en las instrucciones.

• El cambio de los inyectores de gas debe realizarlo el Servicio de Asistencia o un técnico cualificado.

• Si no se incluyen los inyectores con el aparato, solicítelos al Servicio de Asistencia.

• Ajuste el suministro al mínimo.

NOTA: Si se utiliza gas licuado de petróleo (G30/G31), el tornillo para ajustar el suministro al mínimo debe apretarse al máximo.

IMPORTANTE: Si tiene dificultades para girar los mandos de los quemadores, póngase en contacto con el Servicio de Asistencia

para que sustituyan la espita del quemador si resulta estar defectuosa.

SUSTITUCIÓN DE LOS INYECTORES (consulte la tabla de inyectores en las instrucciones)

AJUSTE DEL SUMINISTRO DE GAS AL MÍNIMO

REFERENCIA A LA NORMATIVA LOCAL

Las instalaciones de gas para cocinas domésticas deben cumplir las

NORMAS BÁSICAS DE INSTALACIONES DE GAS EN EDIFICIOS

HABITADOS

publicadas en el

B.O.E. [Boletín Oficial del Estado] Núm. 77

, de 30 de marzo de 1974.

SERVICIO DE ASISTENCIA

ADVERTENCIA

Esta operación debe realizarla un técnico cualificado.

ADVERTENCIA

• Las conexiones eléctricas deben cumplir la

normativa local.

• La normativa exige que el aparato cuente con

toma de tierra.

• No utilice cables alargadores.

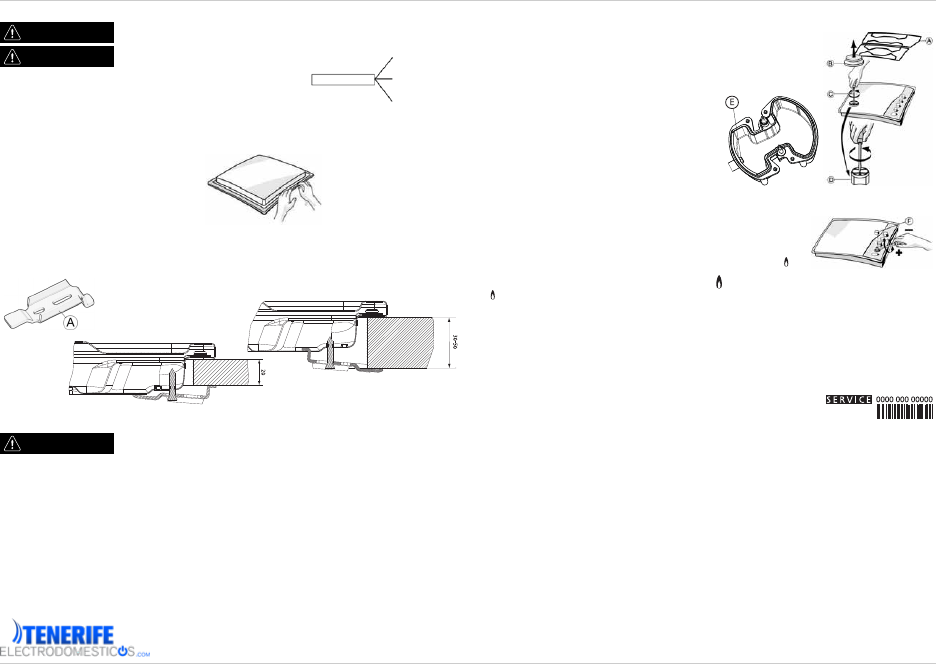

Una vez que se haya limpiado el perímetro, coloque

la junta suministrada en la placa como se muestra en

la figura.

Coloque la placa en la abertura realizada en la encimera respetando las dimensiones indicadas en las instrucciones.

NOTA: El cable de alimentación debe tener la longitud suficiente para que se pueda extraer hacia arriba.

Para fijar la placa, utilice las abrazaderas (

A

) suministradas. Coloque las abrazaderas en las ranuras correspondientes indicadas por las

flechas y fíjelas mediante los tornillos apropiados para el grosor de la encimera (consulte las siguientes figuras).

ADVERTENCIA

Esta operación debe realizarla un técnico cualificado.

L

N

Tierra

(amarillo/verde)

Encimera de 20 mm

Encimera de 30-50 mm

• Retire las parrillas (

A

).

• Extraiga los quemadores (

B

).

• Con una llave de cubo del tamaño adecuado, desenrosque el

inyector que va a sustituir (

C

).

• Sustitúyalo por el inyector correspondiente al nuevo tipo de

gas.

• Vuelva a montar el inyector en (

D

).

• Si la placa tiene un quemador de varias coronas, utilice una

llave de boca para sustituir el inyector (

E

).

Antes de instalar la placa, recuerde fijar la placa de calibración del

gas suministrada con los inyectores de modo que cubra la

información existente relativa a la calibración del gas.

Para asegurarse de que el suministro mínimo está ajustado correctamente, quite el mando y

realice lo siguiente:

• Apriete el tornillo para reducir la altura de la llama (-).

• Afloje el tornillo para aumentar la altura de la llama (+).

El ajuste debe realizarse con la posición de suministro de gas en el mínimo (llama pequeña) .

• No es necesario ajustar el aire principal de los quemadores.

• Encienda los quemadores y gire los mandos de la posición máxima a la posición mínima

para comprobar la estabilidad de la llama.

Después de realizar el ajuste, vuelva a sellar la junta con cera o un material similar.

Antes de llamar al Servicio de Asistencia, asegúrese de que dispone de la siguiente información:

- tipo de problema o fallo;

- modelo exacto (se indica en la etiqueta de las instrucciones y la garantía del producto);

- el número de servicio, que aparece después de la palabra SERVICE en la placa de características

situada debajo de la placa y en la etiqueta de las instrucciones y la garantía del producto;

- su dirección completa y el número de teléfono.

Si es necesario efectuar reparaciones, póngase en contacto con un Servicio de Asistencia autorizado,

según se indica en la garantía.
