Manual de uso TooQ LP3542F-B Soporte de pared

Manual de uso

Este producto está diseñado para instalar pantallas planas de hasta 75kg/65lbs en una pared vertical firme.

Advertencia de seguridad: asegúrese de que no falte ningún componente o la existencia de elementos

defectuosos. Nunca utilice elementos defectuosos. Una instalación inadecuada puede causar daños o

lesiones graves.

Nota: los componentes incluidos son para el montaje en paredes aptos para ello. Si no conoce las

características de su pared, por favor consulte a un experto para una correcta instalación. Los accesorios

incluidos no sirven para acero.

Prohibición: nunca instale el soporte en paredes de yeso o paneles.

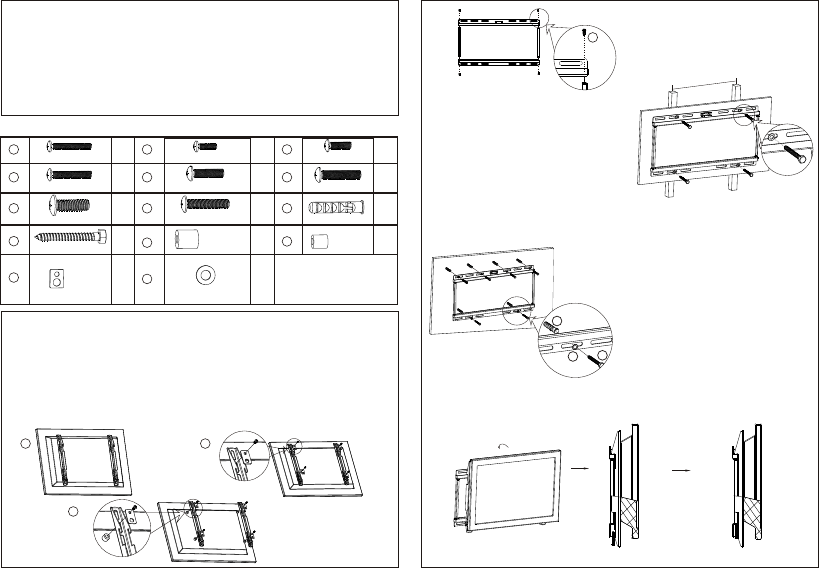

INSTRUCCIONES DE MONTAJE

SOPORTE DE PARED FIJO PARA PANTALLAS

Utilice únicamente las piezas de unión

suministradas con este producto, no los

reemplace por otras. Si hay alguna

pieza defectuosa o si falta alguna,

contacte con su punto de venta para su

reemplazo o reposición.

1 2

3

¡Importante! Por seguridad, el soporte debe ser instalado a dos

montantes de madera con una separación mínima de

16" (40,64 cm).

1. Utilice un buscador de montante, localice y marque dos

montantes adyacentes para montar el soporte.

2. Coloque el soporte contra la pared y nivélelo utilizando la

regla de nivel.

3. Marque dos posiciones (dos por montante) en la pared

donde se va a instalar el soporte.

4. Retire el soporte de la pared y perfore un orificio piloto (4mm) en cada posición utilizando un taladro eléctrico.

5. Con la ayuda de otra persona, instale el soporte de pared del soporte y fíjela a la pared utilizando los tornillos y arandelas

proporcionados.

6. No apriete demasiado los tornillos y no suelte el soporte de la pared del soporte hasta que todos los tornillos estén

apretados correctamente.

1. Coloque el soporte contra la pared y nivélelo utilizando la regla de nivel.

2. Con la ayuda de otra persona, marque 6 posiciones para fijar el soporte de pared

del soporte a la pared.

3. Retire el soporte de pared y perfore un agujero en cada posición utilizando una

broca de albañilería de 3/8” (10mm). Elimine el exceso de polvo en los agujeros.

4. Introduzca un taco de hormigón en cada agujero, un martillo puede

ser útil para que el taco entre correctamente.

5. Con la ayuda de otra persona, instale el soporte de pared del

soporte y fíjelo a la pared utilizando los tornillos y arandelas

proporcionados.

6. No apriete demasiado los tornillos y no suelte el soporte de la

pared del soporte hasta que todos los tornillos estén

correctamente apretados.

Instalación final y ajuste

1. Con la ayuda de otra persona, Levante la pantalla con cuidado y colóquela en el soporte de pared. No suelte la pantalla

hasta que los brazos estén enganchados al soporte de pared correctamente.

2. Apriete los tornillos de seguridad de los adaptadores del soporte con un destornillador adecuado.

Importante: asegúrese de que la pantalla está correctamente enganchada y los tornillos de seguridad bloqueados de forma

segura antes de soltar la pantalla.

Montaje de los brazos a la pantalla

a

d

g

j

Tornillo M4 x 20mm

x6

x4

Kit de hardware

Tornillo M5x20mm

Tornillo M6x20mm

Tornillo M8x15mm

Tornillo M8x30mm

Taco para hormigón

ST6.3X55mm

ø14xø6x10

ø6.5x24

Arandela

x8

x4

x4

x4

x4

x4

b

c

e

f

h i

k

x6

x4

l

x6

Tornillo M5x10mm

1.Localice las cuatro piezas como se muestra en la imagen.

2.Une las cuatro partes utilizando 4 tornillos como se

muestra en la imagen diagram-4.

3.Asegúrese de que las partes del soporte están unidos

firmemente.

Tornillo M4x10mm

Tornillo M6x10mm

x4

x4

x4

m

n

Diagram-1

Diagram-2

Diagram-3

Diagram-4

Diagram-7 Diagram-8 Diagram-9

Diagram-5

ø15xø8x15

c

16"

j

n

¡Importante! Preste especial atención durante esta parte de la instalación. En la medida de lo posible evite colocar la pantalla

boca abajo porque puede dañar la superficie de la pantalla. Nota: el soporte viene con una selección de tornillos de diferentes

diámetros y longitudes para adaptarse a una amplia variedad de modelos de pantallas, no todos los accesorios serán utilizados.

1. Determine la longitud de los tornillos adecuados para su pantalla examinando la parte posterior de la pantalla.

a. Si su pantalla tiene la parte posterior plana, tendrá que utilizar los tornillos cortos de kit de accesorios.

b. Si su pantalla tiene la parte posterior curvada o empotrada, tendrá que utilizar los tornillos largos junto con un separador.

2. Determine el diámetro correcto del tornillo y pruébelos con cuidado uno a uno. No fuerce los tornillos, si un tornillo son encaja,

pruebe con otro inmediatamente.

3. Instale los brazos en la parte posterior de la pantalla utilizando los tornillos identificados junto con las arandelas

correspondientes.

A. Si utiliza los tornillos M4 ó M5, tendrá que utilizar arandelas con agujero pequeño (m). Si utiliza los tornillos M6 ó M8, tendrá

que utilizar arandelas con agujero grande (m).

B. Si utiliza un tornillo largo en la pantalla con la parte posterior curvada o empotrada, también tendrá que utilizar arandela. Use

separador pequeño para tornillos M4, M5 y M6, y separador largo para tornillos M8

4. Asegúrese de que todos los tornillos son seguros, pero no apriete demasiado.

Montaje del soporte de pared

Montaje del soporte de pared a montante

de madera

Montaje del soporte de pared a montante de hormigón

Diagram-6

n

j

i
