nóiculoS asuaC allaF

Turbina bloqueada. Retire material

Capacitor dañado. Remplace capacitor.

Motor dañado Remplace motor.

Luz encendida pero motor

no funciona.

Mal olor sale del motor. Remplace motor.

Aparte de lo indicado anteriormente revise lo siguiente.

Luz quemada. Remplace luz.

Luz no enciende y

Motor no enciende.

Cable de conexión suelto.

Conecte de acuerdo a

diagrama eléctrico.

Daño en turbina. Remplace turbina.

Vibración

El motor está suelto. Apriete motor.

El cuerpo esta suelto.

Apriete el cuerpo de la

campana a los perfiles.

La distancia entre el cuerpo

y la salida es muy larga.

Ajuste la distancia.

Baja aspiración.

Mucha ventilación por

ventanas y puertas.

Cierre puertas y ventanas o

cambie de posición la

campana.

Los pernos de fijación no

están bien apretados.

Apriete los pernos hasta que

quede en posición

horizontal.

Campana inclinada.

Los pernos de colgado no

estas bien apretados.

Apriete los pernos hasta que

quede en posición

horizontal.

PROBLEMAS Y SOLUCIONES

INSTALACIÓN

Antes de instalar cerciórese que el área está limpia, con el objeto de evitar la succión de

suciedad, escoria u otros materiales que pudieran dañar la campana.

Está prohibido conectar la evacuación de aire de la campana a la de cualquier otro artefacto.

La salida del ducto de aire no debe tener ángulos mayores a 120 grados.

Después de la instalación compruebe que la campana esta perfectamente perpendicular al

piso (Fig 1).

Coloque la campana centrada arriba de la cocina o encimera y a más de 65 cm de la

cubierta en Asentido vertical (Fig 2). Instale sobre materiales y elementos firmes.

Realice las perforaciones para fijar campana, coincidiendo con las cuatro perforaciones

del Soporte telescópico “B” de fijación. (Fig 3), Fije al techo con los cuatros pernos de anclaje

(Fig 4).

Instale la parte inferior de la soporte telescópico “C” otorgándole la altura correspondiente

(fig 2) y fijándola en la soporte “B” con cuatro tornillos por cada lado (Fig 5).

Instalar el cuerpo exterior superior fijándolo con cuatro tornillos en soporte “B” (Fig 6).

Instalar el cuerpo exterior inferior y fijarlos momentáneamente con dos tornillo “G” en

soporte “C” , para evitar que baje durante la fijación de la campana (Fig 7).

Instale la campana al soporte “C” colocando cuatros tornillos M4 en perforaciones de

montaje (Fig.8).

Fije el tubo de evacuación del aire al exterior (no viene incluido) en la conexión de la

campa y afloje los dos tronillos G para bajar y fijar el cuerpo exterior inferior en la campana.

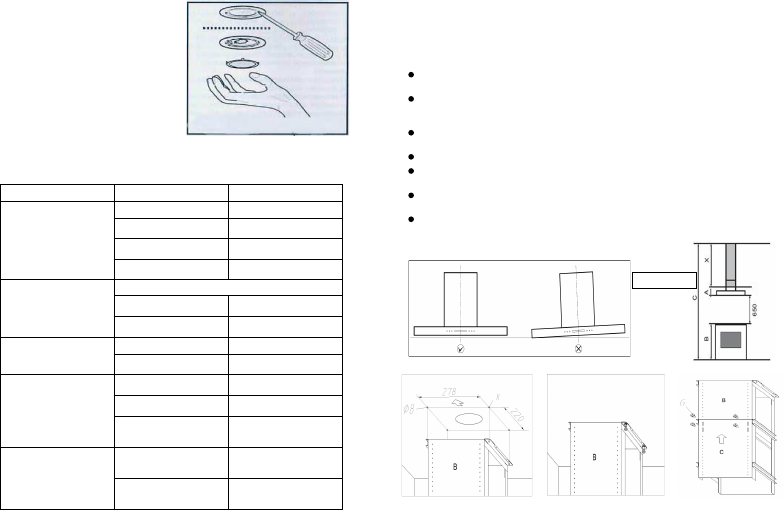

Fig. 3

Las luces de la campana son para iluminar

mientras se cocina. No ocupar las luces como

iluminación general por que acortara

considerablemente la vida útil de los focos

halógenos. Si estas se gastan deben ser retiradas

sacando primero la tapa con un desatornillador

pequeño. Se deben reemplazar con una de

iguales características. Se colocan encajando la

tapa (fig.3).

Fig 1

Fig 2

X=C - (A+650+B)

Fig 3

Fig 4

Fig 5
