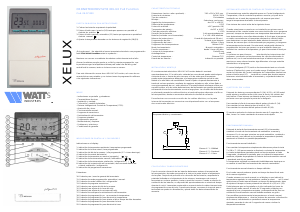

Borne nº. 1 : Utilidad
Borne nº. 2 : Opcional
Borne nº. C : Línea
Esquema eléctrico y conexionado :
CRONOTERMOSTATO XELUX Full Function
Cod. 04.07.850
XELUX
PUESTA EN MARCHA EN 4 INSTRUCCIONES
1. Colocar las baterías respetando la polaridad.
2. Pulsar el botón paro / marcha (10) hasta que aparezca en pantalla el
símbolo de .
3. Pulsar el botón manual / automático (11) hasta que aparezca en pantalla el
símbolo .
4. Ajustar la temperatura deseada con los botones de regulación (18)(19).
marcha
manual
¡Enhorabuena!
XELUX Full Function
. Ha adquirido el nuevo termostato electrónico con programación
total . Este nuevo cronotermostato le ayudará a :
Para más información acerca de su XELUX Full Function, así como de sus
características mas notables y sus instrucciones de programación refiérase
a las siguientes indicaciones.
Mantener su casa en un ambiente de máximo confort durante todo el año.
Ahorrar la máxima energía gracias a su fácil y potente programación, que
le permite escoger la temperatura idónea para cada hora del día y para
cada día de la semana, tanto en invierno como en verano.
ÍNDICE
- Indicaciones en pantalla y pulsadores.
- Características técnicas.
- Instalación y montaje.
- Colocación y cambio de baterías.
- Sistema Inteligente de Control de Temperatura (ITCS).
- Ajuste del día y hora.
- Funcionamiento manual.
- Programa de vacaciones.
- Reinicialización del termostato.
- Programa estandar.
- Programación personal.
- Mantenimiento y limpieza.
- Problemas y soluciones.
- Condiciones de garantía.
INDICACIONES EN PANTALLA Y PULSADORES
1. Indicación de temperatura ambiente / temperatura programada.
2. Indicación de la hora actual / hora programada.
3. Indicación del día de la semana / día programado (1-7 = lunes-domingo).
4. Indicación de cambio de baterías.
5. Indicación de termostato en marcha / apagado ( / ).
6. Indicación de funcionamiento manual / automático ( / ).
7. Indicación de funcionamiento calefacción / refrigeración ( / ).
8. Indicación del contacto del relé conectado / desconectado dentro del
símbolo calefacción / refrigeración.
9. Indicación del programa de vacaciones.
10. Pulsador paro / marcha general del termostato.
11. Pulsador de modo programación automático / manual.
12. Pulsador de modo calefacción / refrigeración.
13. Pulsador de programa vacaciones.
14. Pulsador para ajuste del día de la semana.
15. Pulsador para ajuste de la hora del reloj.
16. Pulsador para ajuste de los minutos del reloj.
17. Pulsador de reset para la reinicialización del termostato.
18. Pulsador de programación pa ra aumentar la temperatura.
19. Pulsador de programación para disminuir la temperatura.
20. Pulsador de programación para ajustar el día o bloque de días deseados.
21. Pulsador de programación para aumentar la hora.
22. Pulsador de programación para disminuir la hora.
Indicaciones en el display :
Pulsadores :
CARACTERÍSTICAS TÉCNICAS
Dimensiones (ancho x alto x profundo) :
Potencia de contactos :
Tipo de contactos :
Montaje :
Regulación de temperatura :
Diferencial de temperatura :
Protección antihielo :
Temperatura de trabajo :
Clase de protección eléctrica :
Duración de las baterías :
Baterías (incluidas con el termostato) :
Número de instrucciones :
Programación de días :
Programación de horas :
Programaci ón de temperaturas:
Modo funcionamiento :
Función vacaciones :
Lectura de la temperatura :
Autodiagnóstico :
Control de temperatura :
Estado de las baterías :
78.5 x 156 x 30.5 mm.
8(3)A / 250V
Conmutados
Sobre base con bornes
de +5ºC a +36.5ºC
0.2ºC
+5ºC (posición Off)
de 0ºC a +50ºC
II IP30
1 año aproximadamente
2 x 1.5V LR06 alcalinas
8 cada día (intervalos de 30 min.)
Unitaria o por bloques
Mínimo ½ hora
Mínimo 0.5ºC
Manual o automático
desde 1 hora a 99 días
Cada 60 seg
Reset
Sistema ITCS
Indicación en pantalla
INSTALACIÓN Y MONTAJE
El cronotermostato electrónico XELUX Full Function deberá ir montado
aproximadamente a 1.5 m del suelo, evitando las zonas donde pueda existir alguna
corriente de aire, o fuente de calor cercana, a fin de evitar que el termostato
pueda captar temperaturas diferentes a la temperatura ambiente real de la sala,
debido a su alto índice de sensibilidad. Puede ir fijado a la pared directamente a
través de su base posterior, mediante los agujeros alojados en ella, o bien fijado a
una caja empotrada de con exión eléctrica. El montaje deberá efectuarse sobre una
superficie plana, a fin de evitar deformaciones del termostato que podrían perjudicar
seriamente el buen funcionamiento a corto o largo plazo. La conexión del termostato
se efectuará pasando los cables eléctricos a través del agujero dispuesto a tal fin en
la base posterior, donde se encuentran ubicados los bornes de conexión.
Para efectuar una correcta conexión de los cables eléctricos, en la parte
interna del termostato se encuentra una etiqueta adhesiva con el esquema
de conexionado eléctrico.
COLOCACIÓN Y CAMBIO DE BATERÍAS
Para la correcta colocación de las baterías deberemos extraer el termostato de
la base posterior, de modo que quede a la vista en la parte interior el alojamiento
de las pilas. Después de proceder a la colocación de las baterías, respetando la
polaridad indicada en el alojamiento de las mismas, insertaremos de nuevo el
termostato en su base posterior, hasta su posición correcta. Cuando se efectúe la
sustitución de las baterías, se dispondrá de aproximadamente un minuto de tiempo
durante el cual el termostato mantendrá en memoria todos los datos internos tanto
de programación como del reloj. Pasado este tiempo, corremos el riesgo de que el
termostato se quede sin alimentación y pierda todos los datos almacenados en
memoria.
SISTEMA INTELIGENTE DE CONTROL DE TEMPERATURA (ITCS)
El termostato que usted ha adquirido posee un Control Inteligente de
Temperatura, a fin de controlar la puesta en marcha y el paro de la
instalación en el modo de programación, de manera que usted
tenga la temperatura deseada a la hora ajustada.
Este sistema de control actúa de la siguiente forma:
Cuando usted pone en marcha en su instalación por primera vez el
termostato o bien cuando inserta una nueva instrucción en su programa
personal, siempre se desea tener una temperatura determinada a una
hora determinada y unos días determinados. A fin de que el programa
se realice correctamente, el termostato efectuará un cálculo interno
para determinar con que antelación debe efectuar la conexión del
sistema, de manera que a la hora deseada por programa, ya tengamos
la temperatura seleccionada. De este modo, usted podrá efectuar la
programación sin tener que pensar con que antelación tiene que
introducir los cambios de temperatura, ya que el termostato lo hará por
usted.
La próxima vez que el termos tato efectúe las instrucciones del
programa, ya entrarán en funcionamiento los cálculos efectuados la
primera vez, con lo cual usted observará que el sistema se pone en
marcha con unos valores horarios algo diferentes a los que usted ha
introducido en el programa.
El control inteligente (ITCS) está en funcionamiento tanto en el modo
Invierno (Calefacción) como en el modo verano (Refrigeración). Para
anular los cálculos del Control Inteligente de Temperatura, bastará con
pulsar el botón reset (17) , teniendo en cuenta que de esta manera
estaremos reinicializando todo el termostato y se perderán todos los
datos almacenados.
AJUSTE DEL DÍA Y HORA
Pulsando los botones correspondientes D (14), H (15) y M (16) usted
podrá ajustar y modificar tanto el día como la hora y los minutos del
reloj interno. Estos botones se deberán pulsar con un instrumento
punzante como por ejemplo la punta de un bolígrafo.
Para cambiar el día de la semana deberá pulsar el botón D (14).
Para cambiar la hora deberá pulsar el botón H (15).
Para cambiar los minutos deberá pulsar el botón M (16).
Si mantiene pulsados los botones durante mas de 2 segundos, los
días, horas o m inutos cambiarán de manera más rápida.
FUNCIONAMIENTO MANUAL
Pulsando la tecla de funcionamiento manual (11) el termostato
cambiará el modo de funcionamiento de automático a manual y
viceversa. En el caso que estuviera en modo automático, cambiará a
modo manual y nos indicará en la pantalla la temperatura ajustada,
mostrando el símbolo en pantalla parpadeando.
Para cambiar la temperatura simplemente deberemos pulsar la tecla
T+ (18) o T- (19) para aumentar o disminuir a voluntad la temperatura.
La nueva temperatura ajustada entrará en funcionamiento al cabo de
5 segundos, cambiando la pantalla, que nos indicará la temperatura
ambiente, dejando de parpadear el símbolo de funcionamiento manual
y quedando este fijo en pantalla.
La temperatura regulada se mantendrá indefinidamente hasta que no
se cambie el modo de funcionamiento de manual a automático.
En el modo manual podemos ajustar un tiempo de duración de este
de la manera siguiente :
Cuando entramos en modo manual, en el display se nos indicará la
temperatura regulada, la cual podremos cambiar a volunt ad. Si usted
quiere tener el modo manual durante un tiempo fijo determinado, debe
de ajustar el tiempo en horas pulsando los botones H+ (21) o H- (22).
Podrá observar que en la pantalla se le irán indicando las horas de
duración del modo manual. Al cabo de 15 segundos el display nos
mostrará la hora y temperatura actuales y entremedio de las dos nos
señalará el funcionamiento manual limitado mediante un guión.
Para modificar posteriormente la temperatura en el modo manual,
simplemente deberemos p ulsar los botones de aumento o disminución
de la misma, indicándonos en pantalla de nuevo la temperatura
ajustada, pasando al cabo de 5 segundos de nuevo a indicar la
temperatura ambiente.
Funcionamiento manual indefinido :
Funcionamiento manual durante un tiempo definido :
