CONSEJOS PRÁCTICOS PARA UTILIZAR LOS QUEMADORES

IMPORTANTE: CUANDO ESTÉ USANDO LA PLACA, TODA EL ÁREA DE LA PLACA SE PUEDE PONER CALIENTE.

• Para encender uno de los quemadores, gire el mando correspondiente en dirección contraria a la de las agujas del reloj

hasta la posición de llama al máximo.

• Presione el mando contra el panel de control para encender el quemador.

• Una vez encendido el quemador, mantenga el mando presionado durante unos 5-10 segundos para activar el dispositivo

de seguridad.

La finalidad del dispositivo de seguridad es cortar el suministro de gas al quemador si la llama se apaga accidentalmente

(debido a corrientes de aire, interrupciones del suministro de gas, rebosamiento de líquidos, etc.).

• El mando no debe presionarse durante más de 15 segundos. Si transcurrido este tiempo el quemador no

permanece encendido, espere al menos un minuto antes de intentar encenderlo de nuevo.

En caso de que se apague accidentalmente un quemador, sitúe el mando en la posición de apagado y no intente

encenderlo durante al menos un minuto.

NOTA: Si, debido a las condiciones del gas suministrado localmente, es difícil encender el quemador, se aconseja repetir

la operación con el mando en la posición del símbolo de la llama pequeña.

El quemador puede apagarse al soltar el mando. Esto significa que el dispositivo de seguridad no se ha calentado lo

suficiente. En tal caso, repita los pasos anteriores.

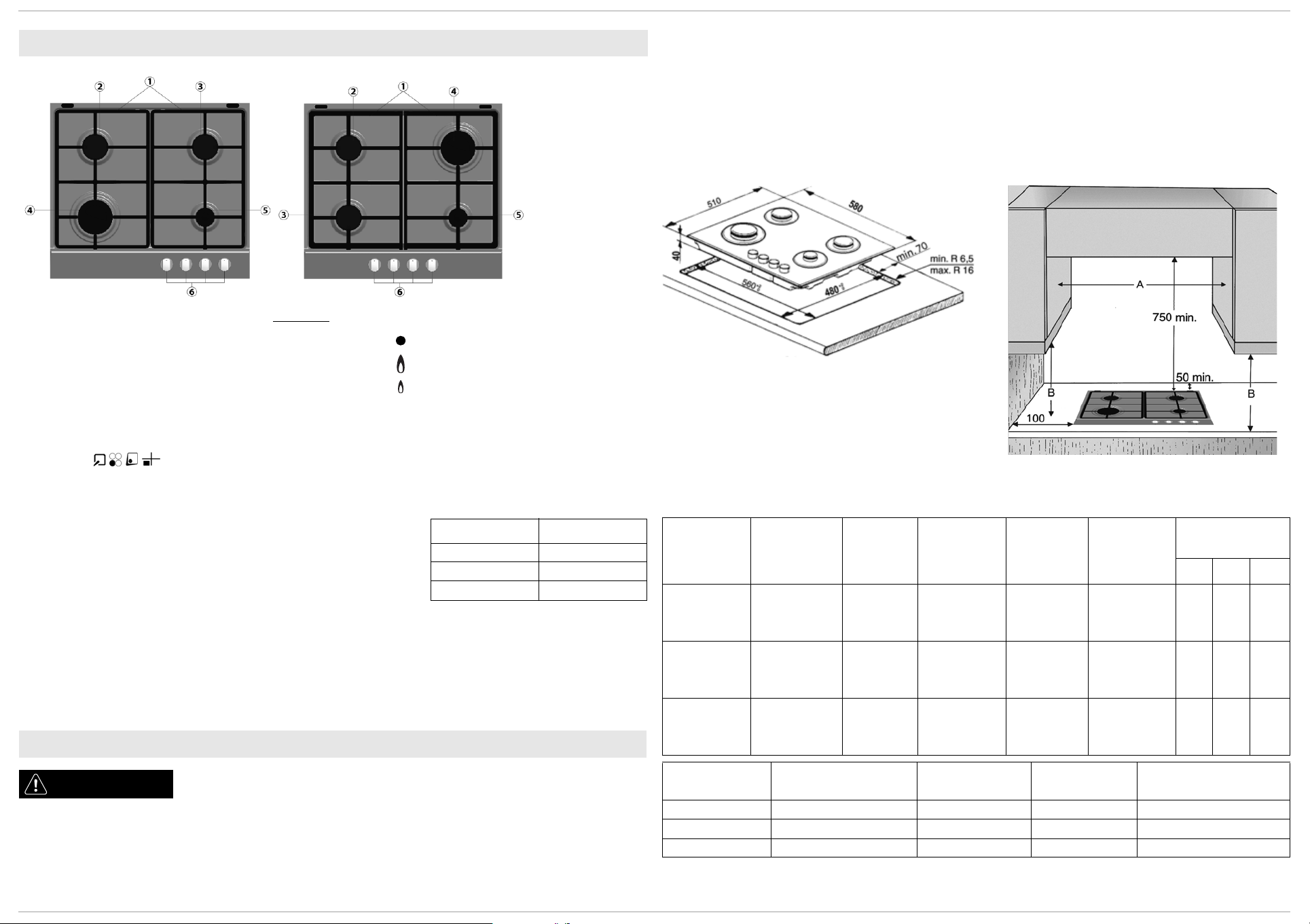

DIMENSIONES Y DISTANCIAS QUE DEBEN RESPETARSE (mm)

DESCRIPCIÓN DEL PRODUCTO

1. Rejillas amovibles

Símbolos

2. Quemador semirrápido Círculo sombreado Mando cerrado

3. Quemador semirrápido Llama grande Apertura máxima o capacidad máxima

4. Quemador rápido Llama pequeña Apertura mínima o potencia reducida

5. Quemador auxiliar

6. Mandos de control

Los símbolos indican el campo de cocción que se activa con cada mando. Nota: El aspecto de la placa puede

ser ligeramente distinto al de la ilustración. La ubicación del quemador y los símbolos de los mandos pueden variar.

La placa dispone de quemadores de distintos diámetros. Para conseguir un

rendimiento óptimo de los quemadores se recomienda respetar las normas siguientes:

- Utilice recipientes cuya base tenga un diámetro igual o ligeramente

superior al de los quemadores (consulte la tabla de la derecha).

- Utilice exclusivamente ollas y sartenes con fondo plano.

- Utilice la cantidad de agua correcta para cocinar alimentos con el

recipiente tapado.

- No utilice ollas que sobresalgan por el borde de la placa.

IMPORTANTE: El uso inadecuado de las parrillas puede dañar la placa: no

coloque las parrillas boca abajo ni las arrastre sobre la placa.

No utilice:

- Planchas de hierro colado ni cacerolas u ollas de piedra o barro.

- Difusores de calor como rejillas metálicas o de otro tipo.

- Dos quemadores simultáneamente para un recipiente (por ejemplo, un

recipiente para pescado).

Quemador Ø de recipiente

Rápido De 24 a 26 cm

Semirrápido De 16 a 24 cm

Auxiliar De 8 a 14 cm

USO DE LA PLACA

ADVERTENCIA

No deje que la llama del quemador supere el borde de la sartén.

NOTA: si la distancia "A" entre los armarios de la pared es de

entre 600 y 730 mm, la altura "B" debe ser de 530 mm como

mínimo. Si la distancia "A" entre los armarios de la pared es

mayor que la anchura de la zona de trabajo, la altura "B" debe

ser de 400 mm como mínimo. Si se instala un extractor sobre

la superficie de cocina, consulte las instrucciones del

extractor para saber cuál es la distancia correcta.

TABLA DE LOS INYECTORES CATEGORÍA II2H3+

Tipo de gas

empleado

Tipo de

quemador

Referencia

del inyector

Caudal térmico

nominal

Consumo

nominal

Cap. térmica

reducida

Presión del gas

mbar

kW kW mín. nom. máx.

GAS NATURAL

(Metano) G20

Rápido Y 115 3,00 286 l/h 0,60

17 20 25Semirrápido Z 95 1,75 167 l/h 0,35

Auxiliar 72 X 1,00 95 l/h 0,30

GAS LICUADO DE

PETRÓLEO

(Butano) G30

Rápido 85 3,00 218 g/h 0,60

20 28-30 35Semirrápido 63 1,75 127 g/h 0,35

Auxiliar 50 1,00 73 g/h 0,30

GAS LICUADO DE

PETRÓLEO

(Butano) G31

Rápido 85 3,00 214 g/h 0,60

25 37 45Semirrápido 63 1,75 125 g/h 0,35

Auxiliar 50 1,00 71 g/h 0,30

Tipo de gas

empleado

Config. del modelo

4 QUEMADORES

Caudal térmico

nominal (kW)

Consumo total

nominal

Aire necesario (m

3

) para la

combustión de 1 m

3

de gas

G20 20 milibares 1 R - 2 SR - 1 AUX 7,50 715 l/h 9,52

G30 28-30 milibares 1 R - 2 SR - 1 AUX 7,50 545 g/h 30,94

G31 37 milibares 1 R - 2 SR - 1 AUX 7,50 535 g/h 23,80

SUMINISTRO ELÉCTRICO: 220-240 V ~ 50/60 Hz 0.6W
