distancia máxima de 150 mm por debajo de la parte superior de la superficie de trabajo y en ningún caso a menos

de 20 mm de la parte inferior de la placa. Si desea instalar un horno debajo de la placa, asegúrese de que sea de la

marca Whirlpool y esté equipada con un sistema de refrigeración. El fabricante declina toda responsabilidad si se

instala un horno de otra marca debajo de la placa.

• Antes de la instalación, asegúrese de lo siguiente:

- El suministro de gas (tipo y presión) es compatible con los ajustes de la placa (consulte la placa de características

y la tabla de inyectores);

- Las superficies de muebles o aparatos adyacentes a la placa son térmicamente resistentes, de acuerdo con las

normas vigentes.

- Este aparato no está conectado a un dispositivo de evacuación de humos. Por tanto, debe estar instalado de acuerdo

con la legislación vigente. Deben tenerse en cuenta los requisitos de ventilación.

- Las sustancias de la combustión se eliminan al exterior a través de las campanas extractoras o ventiladores eléctricos

montados en ventanas o paredes.

CONEXIÓN DEL GAS

CONEXIÓN ELÉCTRICA

IMPORTANTE: la información relativa a voltaje y absorción de potencia se encuentra en la placa de características.

MONTAJE

AJUSTES PARA OTROS TIPOS DE GAS

Si el aparato va a utilizarse con un tipo de gas distinto al especificado en la placa de características y en el adhesivo informativo

pegado sobre la placa, cambie los inyectores.

Quite el adhesivo informativo y guárdelo con el manual de instrucciones.

Utilice reguladores de presión adecuados para las presiones de gas que se indican en las instrucciones de instalación.

• El cambio de los inyectores de gas debe realizarlo el Servicio de asistencia técnica o un técnico cualificado y homologado.

• Si no se incluyen los inyectores con el aparato, solicítelos al Servicio de asistencia técnica.

• Ajuste el suministro al mínimo.

NOTA: si se utiliza gas de petróleo líquido (G30/G31), el tornillo para ajustar el suministro al mínimo debe apretarse

al máximo.

IMPORTANTE: si tiene dificultades para girar los mandos de los quemadores, póngase en contacto con el Servicio de

asistencia técnica para que sustituyan las tapas del quemador.

SUSTITUCIÓN DE LOS INYECTORES

(consulte la tabla de inyectores en las instrucciones de instalación)

AJUSTE DEL SUMINISTRO DE GAS AL MÍNIMO

ADVERTENCIA

Esta operación debe realizarla un electricista cualificado.

• El sistema de suministro de gas debe ser conforme con las normas locales.

• En el apartado “Referencia a normativas nacionales” se incluyen las normas locales

específicas de algunos países. Si no aparece la información correspondiente a su

país, solicítela al instalador.

• La conexión de la encimera de cocción al sistema de gas natural o a la bombona debe

hacerse mediante un tubo de cobre o acero rígido que cuente con acoplamientos

conformes con las normas locales, o mediante una manguera con superficie continua

de acero inoxidable conforme con la normativa local. Interponga una junta (B) en la

conexión en codo. La longitud máxima del tubo es de 2 m.

• SÓLO PARA BÉLGICA: es necesario sustituir la conexión en codo (A) del aparato

con la suministrada (si se dispone de ella).

IMPORTANTE: si se utiliza un tubo flexible de acero inoxidable, debe instalarse de

modo que no toque las partes móviles del mueble. Debe pasar por una zona sin

obstrucciones y en la que sea posible inspeccionarlo en toda su longitud.

• Tras realizar la conexión con el suministro de gas, compruebe si hay fugas mediante la

aplicación de agua jabonosa. Encienda los quemadores y gire los mandos de la

posición máxima a la posición mínima para comprobar la estabilidad de la llama.

ADVERTENCIA

Esta operación debe realizarla un electricista cualificado.

ADVERTENCIA

• Las conexiones eléctricas deben cumplir

las normas locales.

• La normativa exige que el aparato cuente

con toma de conexión a tierra.

• No utilice prolongadores.

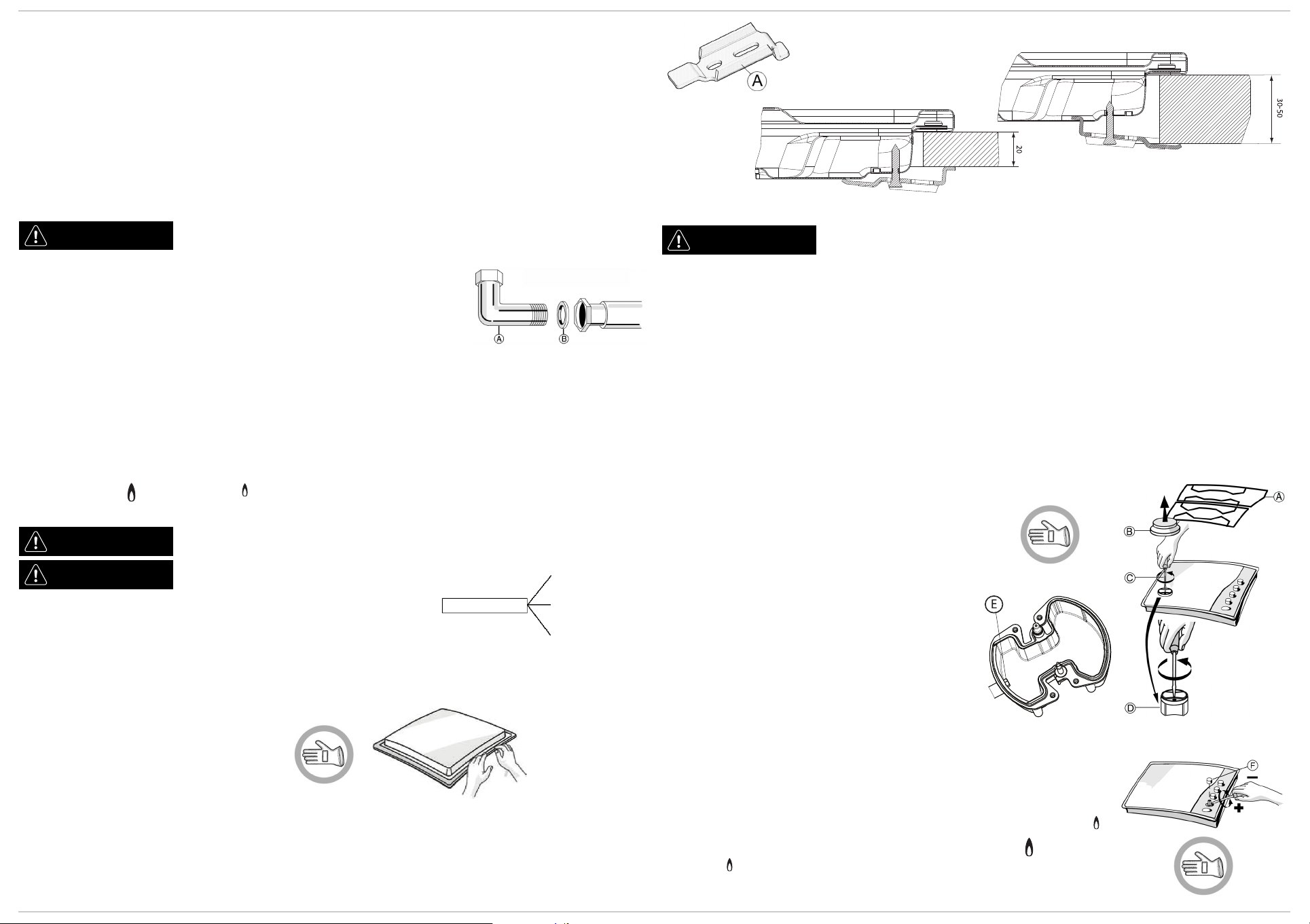

Una vez se haya limpiado el perímetro, coloque

la junta en la placa como se muestra en la figura.

Coloque la placa en la abertura realizada en la encimera respetando las dimensiones indicadas en las instrucciones de instalación.

NOTA: el cable de alimentación debe tener la longitud suficiente para que se pueda extraer hacia arriba.

Para fijar la placa, utilice las abrazaderas (A) suministradas. Coloque las abrazaderas en las ranuras correspondientes

indicadas por las flechas y fíjelas mediante tornillos apropiados para el grosor de la encimera (consulte las siguientes figuras).

L

N

Tierra

(amarillo/verde)

ADVERTENCIA

Esta operación debe realizarla un electricista cualificado.

• Retire las parrillas (A).

• Extraiga los quemadores (B).

• Con una llave de cubo del tamaño adecuado (C),

desenrosque el inyector que va a sustituir.

• Sustitúyalo por el inyector correspondiente al nuevo

tipo de gas.

• Vuelva a montar el inyector en (D).

• Si la placa tiene un quemador de triple corona, utilice el

lado del cubo para cambiar el inyector (E).

Antes de instalar la placa, recuerde fijar la placa de

calibración del gas suministrada con los inyectores, de modo

que incluya la información existente relativa a la calibración

del gas.

Para asegurarse de que el suministro mínimo está ajustado correctamente, quite el

mando y realice lo siguiente:

• apriete el tornillo para reducir la altura de la llama (-);

• afloje el tornillo para aumentar la altura de la llama (+).

El ajuste debe realizarse con la posición de suministro de gas en el mínimo (llama pequeña) .

• No es necesario ajustar el aire principal de los quemadores.

• Encienda los quemadores y gire los mandos de la posición máxima a la posición

mínima para comprobar la estabilidad de la llama.

Después de realizar el ajuste, vuelva a sellar la junta con cera o un material similar.

Encimera de 20 mm

Encimera de 30-50 mm
