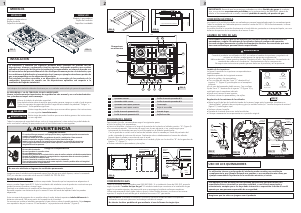

Manual de uso Whirlpool WDB61AR Placa
¿Necesita un manual para su Whirlpool WDB61AR Placa? A continuación puedes ver y descargar el manual en PDF gratis en español. Este producto actualmente tiene 4 preguntas frecuentes, 1 comentario y tiene 0 votos. Si este no es el manual que desea, , contáctenos.
¿Su producto tiene algún defecto y el manual no ofrece ninguna solución? Vaya a Repair Café para solicitar un servicio de reparación gratuito.
Manual de uso
Loading…
INSTALACIÓN
MONTAJE DEL ANAFE
El artefacto está construido para instalarse empotrado. Recuerde que las temperaturas adyacentes al
mismo, pueden llegar hasta 90°C. Evite la instalación del artefacto cerca de productos o estructuras que
puedan provocar incendios o tomar fuego.
Practique una caladura en el mueble de las dimensiones indicadas en la (figura 3).
Recuerde respetar una distancia de por lo menos 50 mm del borde del aparato hasta las paredes
adyacentes.
Ante una eventual presencia de un mueble sobre el anafe, deberá respetarse indefectiblemente la
distancia mínima de 760 mm a partir de la superficie de la unidad.
Se aconseja no instalar el artefacto apoyando su base inferior sobre el mueble existente. Deje siempre
una separación de por lo menos 10 mm desde la “caja protectora de válvulas” (figura 4).
Los trabajos de instalación deberán efectuarse por un instalador matriculado y/o personal especializado
No use este artefacto en lugares sin ventilación permanente.
La instalación y conexión del siguiente producto debe realizarse de acuerdo con las
disposiciones, normas y reglamentos técnicos vigentes, incluyendo aquellos que resulten
aplicables al proveedor del servicio de instalación correspondiente, asi como de acuerdo con
las instrucciones del presente Manual de Uso.Verifique de manera previa a la instalación, que
las condiciones de distribución y/o suministro local, como por ejemplo naturaleza o presión de
gas, sean compatibles con las exigencias del producto.
Este artefacto no debe conectarse a un dispositivo de evacuación de los productos de la
combustión. Asegúrese de cumplir con las disposiciones aplicables con respecto a la
ventilación del lugar de instalación.
MODELOS
WDB61AR
Modelo 4 quemadores
Rejilla de fundición
Superficie inoxidable
FIG. 2
Modelo 4 quemadores
Rejilla de varilla
Superficie inoxidable
FIG. 1
WDB60AR
ADVERTENCIA
En caso de utilizar gas envasado, verifique que los tubos y reguladores de presión se encuentren de
acuerdo a las normas locales.
Verifique la validez de los tubos y reguladores de presión y sustitúyalos si fuere necesario.
Durante la instalación, asegure el sellado correcto de las conexiones de gas.
Instale la cocina de acuerdo a las especificaciones descriptas en el manual de instrucciones.
Si no se siguen estas instrucciones puede causar explosión, incendio o posibles daños a la
integridad física de las personas.
Riesgo de Incendio
No use cable de extensión.
No use el producto sin conexión a tierra.
No use adaptadores o triples.
Desenchufe el producto de la corriente eléctrica, antes de realizar cualquier actividad de mantenimiento.
Después de la limpieza o reparación, reponga todos los componentes antes de conectar el producto.
No quite el terminal de conexión a tierra.
Conecte el terminal de conexión a una tierra efectiva en su instalación.
Si no se siguen estas instrucciones puede causar explosión, incendio, posibles daños a la integridad
física de las personas o choque eléctrico.
Riesgo de Choque Eléctrico
Asegurese que el artefacto esté preparado para el tipo de gas que usted dispone, natural o envasado
(GLP), en caso de no coincidir vea la sección CAMBIO DE TIPO DE GAS.
!
ADVERTENCIA
!
PELIGRO
!
Todos los mensajes de seguridad indican cual es el riesgo potencial, cómo reducir las posibilidades de
sufrir una lesión o daños y lo que puede ocurrir si las instrucciones no son seguidas.
Existe riesgo de perder la vida o que ocurran daños graves si las instrucciones
no son seguidas.
Existe riesgo de perder la vida o que ocurran daños graves si las instrucciones
no son seguidas inmediatamente.
Este es el símbolo de alerta de seguridad.
Este símbolo alerta sobre situaciones que pueden generar riesgos a su vida y la de terceros.
Todos los mensajes de seguridad tendrán luego de este símbolo las palabras “Peligro” o
Advertencia”. Estas palabras significan:
SU SEGURIDAD Y LA DE TERCEROS ES MUY IMPORTANTE
Hemos incluido mensajes importantes de seguridad en este manual y en su electrodoméstico.
Lea y obedezca siempre estos mensajes.
!
ADVERTENCIA
IMPORTANTE: Recuerde que las conexiones realizadas con tubos flexibles de goma de cualquier
tipo, se encuentran expresamente prohibidas por la reglamentación del ENARGAS, además de
afectar el funcionamiento de su anafe, causando pérdidas de caudal y de presión de gas.
CONEXIÓN ELÉCTRICA
La conexión a la red eléctrica debe ser realizada por personal especializado según la normativa vigente.
Todas las unidades son fabricadas para su conexión a redes de 220 V / 50 Hz exclusivamente. La toma
de tierra es obligatoria.
Es posible efectuar la conexión directamente a la red eléctrica, poniendo un interruptor bipolar, con una
distancia de apertura de los contactos de al menos 3 mm.
Cambio de los inyectores
La figura 8 muestran los inyectores correspondientes a
cada quemador.
Sugerimos proceder de la siguiente manera:
Quite las rejillas y los quemadores.
Con una llave de tubo de 7mm “D” desatornille el
inyector “E” (figura 9) y sustituyalo con el reemplazo
indicado.
En el caso del quemador doble corona, Con una llave
fija de 7mm “F” desatornille el inyector “E”(figura 10) y
sustitúyalo con el reemplazo indicado.
Ajuste con fuerza el nuevo inyector.
Vuelva a colocar los quemadores y las rejillas.
!
!
!
!
!
USO DE LOS QUEMADORES
CAMBIO DE TIPO DE GAS
La utilización intensa y prolongada del artefacto puede necesitar una ventilación
complementaria, por ejemplo abriendo una ventana, o una ventilación más eficaz, por
ejemplo aumentando la potencia de la ventilación mecánica, si existe.
FIG. 9
Cambio de inyector
quemadores hornallas
Para cambiar el tipo de gas de los artefactos es necesario sustituir los inyectores de los
quemadores y regular los mínimos de las válvulas. Antes de realizar esta operación,
recuerde siempre desconectar el cable de alimentación eléctrica. Es conveniente que esta
tarea sea realizada por personal técnico especializado.
Regulación de los mínimos de las válvulas
! Retire la perilla del eje de la válvula tirando de la misma, luego quite la cazoleta. Introduzca un
“destornillador” pequeño de punta plana y gire (en sentido horario) el “tornillo de ajuste de mínimo”
(figura 11) hasta llegar a tope.
! Vuelva a colocar la perilla.
! Proceda de la misma forma con todas las válvulas.
! Coloque nuevamente los componentes en su posición original.
FIG. 10
Cambio de inyector quemador doble corona
Base de
quemador
E F
Destornillador
Tornillo de
ajuste
de mínimo
Este aparato no está previsto para ser utilizado por personas (incluidos niños) con
capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y
conocimiento, excepto que se les haya dado instrucción o supervisión referida al uso del
aparato por una persona responsable de su seguridad.
Asegúrese que los niños no jueguen con el producto
FIG. 11
Regulación de los mínimos
de las válvulas
FIG. 8
Ø 1,45 (GN)
Ø 1,05 (GLP)
Ø 1,00 (GN)
Ø 0,70 (GLP)
Ø 1,00 (GN)
Ø 0,70 (GLP)
Ø 0,66 (GN)
Ø 0,50 (GLP)
Base de
quemador
D
E
Cuando el producto sea utilizado con GLP, n
puede generar las siguientes consecuencias:
Mala combustión - Llama grande y amarilla - Depósito de ollín - Baja Eficiencia - Acumulación de
monóxido de carbono en el ambiente - Recalentamiento de los componentes.
No seguir estas instrucciones pueden generar daños en el producto y en las personas.
o realizar el cambio de inyectores y regulación de
mínimos en válvulas
CONEXION DE GAS
Todas las unidades están calibradas para GAS NATURAL. Si su instalación fuese de GAS GLP, proceda
según el párrafo “cambio de tipo de gas”. El artefacto tendrá que conectarse a la instalación de gas
según la normativa vigente y de manera tal que no provoque al artefacto esfuerzos mecánicos.
Utilizar exclusivamente tubo rígido (cobre o acero) o tubo flexible de acero, conforme a las normas
vigentes. El acople de entrada de gas al artefacto tiene rosca 1/2” gas macho.
Quemador semi-rápido posterior
Quemador semi-rápido anterior
Quemador auxiliar
Quemador doble corona
1
2
3
4
Perilla de mando quemador N°3
Perilla de mando quemador N°4
Perilla de mando quemador N°1
Perilla de mando quemador N°2
5
6
7
8
Termocupla
Bujía de encendido
9
10
Entrada de gas
11
Referencias figura 5
FIJACION DEL ANAFE
Para instalar el anafe, recomendamos seguir los siguientes pasos:
Quite las rejillas y los quemadores.
Invierta el artefacto y coloque a lo largo de la pestaña de la plancha el sellador provisto “A” (figura 6).
Posicione el anafe en el agujero practicado en el mueble y fijelo con los tornillos “B” de los ganchos de
fijación “C” (figura 7).
Vuelva a colocar los quemadores y las rejillas.
!
!
!
extremando los recaudos para que la junta formada con el sellador quede prolija.
Con la ayuda de un cutter corte el exceso del sellador sobre la mesada por fuera del perímetro del
anafe, siguiendo el contorno del mismo. Finalmente retire cuidadosamente el exceso de sellador.
Espere a que el sellador cure antes de usar el anafe.
!
!
Se recomienda esperar 1 hora antes de seguir con el paso siguiente, si no, puede seguir pero
FIG. 7
B
C
Mesada
Plancha
anafe
Base
anafe
IMPORTANTE: Finalizada la instalación controlar el perfecto sellado de todos los empalmes
utilizando una solución jabonosa: las burbujas indicarán el escape.
No intente localizar perdidas de gas mediante el uso de llamas de ningún tipo.
Vista inferior del anafe
A
FIG. 6
Pestaña plancha
FIG. 3
5
8
mm5
4
7
8
mm
m50
m
FIG. 4
90 mm
Caja protectora de válvulas
10 mm
Rejilla Posa-ollas
12
Dimensiones
en milímetros
510
9
600
2
4
3
FIG. 5
876
11
10
5
12
1
1
2 3
Descargue el manual en Español (PDF, 1.29 MB)
