Manual de uso Whirlpool WFX56DX Cocina

Manual de uso

IMPORTANTE: Recuerde que las conexiones realizadas con tubos flexibles de goma, de cualquier

tipo, se encuentran expresamente prohibidas por el reglamento del ENARGAS y degradan el

funcionamiento de su cocina, causando pérdidas de caudal y de presión de gas.

No intente localizar pérdidas de gas mediante el uso de llamas de ningún tipo. Hágalo solamente

con agua jabonosa; las burbujas le indicarán el escape de gas si hubiera.

Cambio de los inyectores de hornallas

! Retire las rejillas posa-ollas.

! Quite las tapas y los quemadores.

! En cada quemador, desenrosque el inyector (figura 4) con una llave

“T” de 7 mm (figura 3) y sustitúyalo por el correspondiente (figura 5).

Asegúrese de colocar en cada lugar el inyector correcto.

! Coloque los quemadores, las tapas y las rejillas sobre la plancha.

FIG. 4

Inyector hornallas

y horno

Perforación

grabada

CAMBIO DE TIPO DE GAS

La cocina viene prepara de fábrica para funcionar con gas

natural. Para cambiar el tipo de gas del artefacto a gas

licuado es necesario sustituir los inyectores de los

quemadores tanto en las hornallas como en el horno, y

regular los “mínimos” en las válvulas o termostato (según modelo).

Antes de realizar esta operación, recuerde siempre desconectar el cable

de alimentación eléctrica.

Cambio de

inyector hornalla

FIG. 3

Base de

quemador

Llave de

tubo

Inyector

!

! Aproxime la cocina a la pared de forma que pueda realizar la conexión del caño entrada de gas

(aproximadamente a 25 cm de la pared).

! Conecte la entrada de gas y verifique que no existan perdidas.

! Conecte la cocina al tomacorrientes (electricidad).

! Termine de ubicar la cocina y fije con 4 tornillos (figura 1).

! Proceda a la colocación de los componentes retirados.

Corte el precinto (figura 2), que sostiene el caño conexión de gas (retire los restos del mismo).

! Coloque el niple adaptador de rosca en la boca de salida de la pared (figura 2).

FIJACION DEL ARTEFACTO Y CONEXION DE GAS

! Retire la puerta horno.

! Retire el cajón parrilla.

! Quite el “tornillo fijación piso” del horno (figura

14), con una llave de 8 mm y el sostén piso.

! Retire el piso del horno.

! Marque la posición de los 4 agujeros para el

anclaje, a través de los patines de apoyo (figura 1).

! Retire la cocina y perfore el piso con mecha (broca)

de Ø8 mm.

! Coloque 4 tacos de fijación.

FIG. 2

Posición caño entrada de gas

Tapa

trasera

Niple adaptador de rosca

(conexión del caño entrada

de gas - RWG 1/2”)

Precinto

Cambio del inyector de horno (Ø 1,05)

! Retire la puerta horno

! Quite el “tornillo fijación piso” del horno (figura 14), con una

llave de 8 mm y el sostén piso.

! Retire el piso del horno

! Retire el tornillo que sujeta al quemador con un destornillador

tipo “phillips” (figura 6).

! Retire el terminal del cable que llega a la bujía de encendido.

Desplace a un lado y levante la parte delantera del quemador,

tire del mismo hacia adelante, cuidando de no dañar la termocupla.

! Desenrosque el inyector (con llave tubo de 7 mm).

! Inserte el nuevo inyector (figura 4).

! Reposicione el quemador con su correspondiente tornillo.

! Recuerde conectar el terminal del cable de la bujía de encendido.

! Coloque el piso del horno, su sostén y el tornillo fijación piso y la

puerta horno.

Ø 0.90

Ø 0.70

Ø0.70

Ø0.50

FIG. 5

Ubicación y

perforación

de los

inyectores de

hornallas para

gas licuado

Quemador

de horno

FIG. 6

Termocupla

Tornillo

Bujía de

encendido

Inyector

2. USO

Encendido

Para encender las hornallas mediante el encendido electrónico oprima y gire la

perilla elegida (figura 10) en sentido anti-horario hasta la posición máximo.

Pulse el interruptor del frente de llaves y la hornalla se encenderá

automáticamente.

Para encender las hornallas en forma manual oprima y gire la perilla elegida

(figura 10) en sentido anti-horario hasta la posición máximo y acerque la llama

de un fósforo a la hornalla. Continuando el giro, la llama se reduce

paulatinamente hasta el tope mínimo. Para apagar las hornallas, gire las

perillas hasta la posición cerrado.

Consejo: para su seguridad verifique que la llama no sobrepase el fondo de

los recipientes. A fin de ahorrar energía, le aconsejamos también reducir la

llama cuando el contenido ha alcanzado su hervor.

Termostato

FIG. 9

Tornillo de

ajuste de mínimo

Regulación de los mínimos de válvulas o termostato:

Una vez realizado el cambio de inyectores, proceda a la regulación de los

“mínimos”, siguiendo los pasos indicados a continuación:

!Retire las perillas con sus respectivos aros-perillas correspondientes a las

válvulas (modelo WFX56DX) ó el termostato (modelos WFX56DG y

WFX56DE).

Con un destornillador pequeño de punta plana gire en sentido horario el

tornillo de ajuste de mínimo en las válvulas (fig.7 y 8) hasta hacer tope.

!En los artefactos WFX56DG y WFX56DE retire las rejillas posa-ollas, las tapas

de los quemadores, los quemadores, los tornillos que fijan la parte inferior de

los quemadores a la plancha, los tornillos que fijan la plancha a los laterales

del artefacto y la plancha.

Por encima del frente de llaves acceda al tornillo de ajuste de mínimo del

termostato (fig. 9) y gírelo en sentido horario hasta hacer tope.

!Coloque nuevamente los componentes retirados en su posición original.

Tornillo

de ajuste

de mínimo

FIG. 7

Válvula horno

Tornillo de ajuste

de mínimo

FIG. 8

Válvula hornalla

La cocina deberá instalarse sobre una base sólida y nivelada, a fin que no se mueva durante su uso. La

nivelación de la cocina es importante, para evitar inconvenientes durante la cocción, principalmente en

sartenes, asaderas, recipientes y moldes para repostería.

Asegúrese que el artefacto este preparado para el tipo de gas que usted dispone en su domicilio (natural

o licuado). En caso de no coincidir recomendamos que lea el punto de CAMBIO DE TIPO DE GAS.

Toda información sobre el uso de los artefactos y sus accesorios se ajusta a una correcta presión de gas

en su domicilio (vea la sección CARACTERISTICAS TECNICAS).

Estos modelos, con iluminación en el horno y encendido electrónico, deben estar conectados a la red de

220 V, usando la ficha de 3 patas provista (conexión a tierra). En caso de no tener este tipo de

tomacorrientes en el lugar, le recomendamos consulte con un electricista matriculado a fin de proveer

este tipo de instalación, no reemplazando la ficha del producto ni colocando adaptadores.

Por razones de seguridad y limpieza, es conveniente que la conexión eléctrica del artefacto se encuentre

en un lugar accesible.

No use este artefacto en lugares sin ventilación permanente.

ADVERTENCIA

Siempre utilice tubos y reguladores de presión de acuerdo a las normas locales.

Verifique la validez de los tubos y reguladores de presión y sustitúyalos si fuere necesario.

Apriete adecuadamente todas las conexiones de gas durante la instalación.

Instale la cocina de acuerdo a las espeficaciones descriptas en el manual de instrucciones.

Si no se siguen estas instrucciones puede causar explosión, incendio o posibles daños a la

integridad física de las personas.

Riesgo de Incendio

No use cable de extensión.

No use el producto sin conexión a tierra.

No use adaptadores o triples.

Desconecte el suministro de energía antes de darle mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de hacerla funcionar.

No quite el terminal de conexión a tierra.

Conecte el terminal de conexión a una tierra efectiva en su instalación.

Si no se siguen estas instrucciones, puede traer riesgo de vida, incendio o choque eléctrico.

Riesgo de Choque Eléctrico

ADVERTENCIA

!

Riesgos de daño por exceso de peso

Use dos o más personas para mover e instalar sus productos.

No seguir esta instrucción, puede traer daños a su columna o heridas.

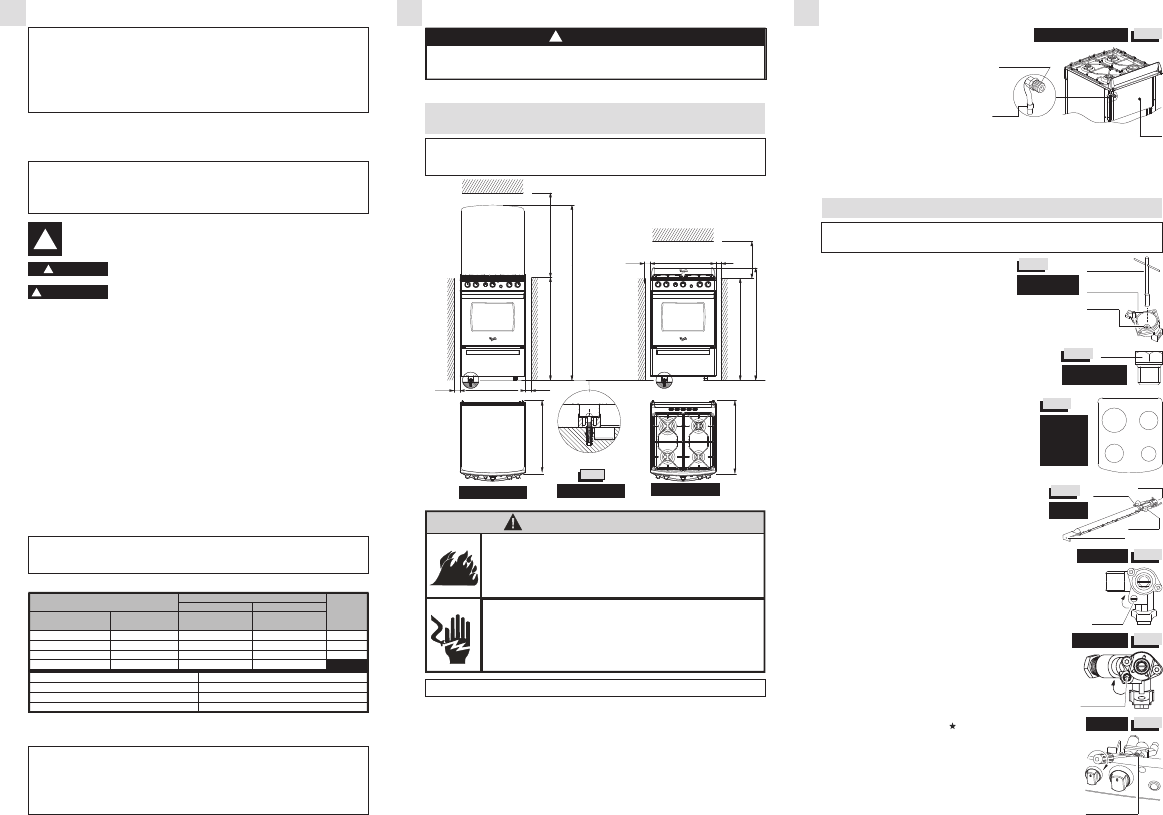

1. INSTALACION

Todos los trabajos de instalación deberán efectuarse por un instalador matriculado, y en un todo de

acuerdo con lo establecido en las disposiciones y normas mínimas para la ejecución de instalaciones

domiciliarias de gas.

Medidas en milímetros

Esquema

FIG. 1

Modelo WFX56DX

Tacos de

fijación

Patines

de apoyo

Tornillos

Piso

Detalle de la

fijación al piso

10 Min.10 Min.

548

860

1474

700 Min.

610

Modelo WFX56DE

860

946

700 Min.

10 Min.10 Min.

548

610

Previo al encendido retire todos los componentes de telgopor, plásticos protectores, la película adhesiva

adherida a la plancha y las etiquetas en la puerta de horno. Use un paño blando con alcohol para retirar

totalmente la sustancia adhesiva, evitando el manchado de los componentes.

[*] Dimensiones mínimas de los recipientes a utilizar en los diferentes quemadores.

Clase 1 categoría II 2 3

H P

CARACTERISTICAS TECNICAS

TIPO DE QUEMADOR

Quemador rápido (x1)

Quemador semirápido (x2)

Quemador auxiliar (x1)

Quemador horno (x1)

Consumo Nominal

2,79 kW (2400 kcal/h)

1,68 kW (1450 kcal/h)

0,75 kW (645 kcal/h)

3,72 kW (3200 kcal/h)

GAS NATURAL (G20)

Presion suministro:

1,77 kPa (180 mmCA)

Ø 1,25 mm

Ø 1,00 mm

Ø 0,66 mm

Ø 1,50 mm

GAS LICUADO (G31)

Presion de suministro:

2,75 kPa (280 mmCA)

Ø 0,90 mm

Ø 0,70 mm

Ø 0,50 mm

Ø 1,05 mm

Potencia Eléctrica WFX56DG y WFX56DE

25 W

1800 W

Potencia Eléctrica WFX56DX

MODELOS: WFX56DX, WFX56DG y WFX56DE

DIAMETRO DE LOS INYECTORES

Alimentación

220 V 50Hz

M01-0001-01-112

Matrícula

Ø Recipiente

en mm [*]

260

200

90

!

ADVERTENCIA

!

PELIGRO

!

Todos los mensajes de seguridad mencionan cual es el riesgo potencial, como reducir la posibilidad de

daño y que puede ocurrir si las instrucciones no son seguidas.

Existe riesgo de perder la vida o que ocurran daños graves si las instrucciones

no son seguidas.

Existe riesgo de perder la vida o que ocurran daños graves si las instrucciones

no son seguidas inmediatamente.

Este es el símbolo de alerta de seguridad.

Este símbolo alerta sobre situaciones que pueden generar riesgos a su vida y la de terceros.

Todos los mensajes de seguridad tendrán luego de este símbolo las palabras “Peligro” o

Advertencia”. Estas palabras significan:

CONSEJOS IMPORTANTES

EL ENARGAS es quien regula la actividad, estableciendo los reglamentos de instalación, así como las

normas utilizadas para certificar la calidad y funcionalidad de los artefactos producidos por las distintas

empresas.

La modificación de instalaciones y colocación de artefactos, deben ser realizadas solamente por

instaladores habilitados.

Sólo pueden utilizarse artefactos y accesorios aprobados por laboratorios homologados por el ENARGAS,

bajo normas emitidas por el mismo, que se reconocen por la placa de aprobación respectiva.

Si no logra encender algún quemador, cierre la llave para evitar acumulación de gas, ventile el ambiente

y repita la operación.

Se recomienda cerrar las llaves de paso de gas al ausentarse de su domicilio o antes de acostarse.

En los ambientes con estufas de rayos infrarrojos o catalíticas, asegure la renovación permanente del aire

mediante aberturas al exterior. Al acostarse apague el artefacto y cierre la llave de paso.

Controle periódicamente la cañería de ventilación de sus artefactos. Los gases de combustión que no

salen al exterior son peligrosos para la salud.

No intente localizar pérdidas de gas mediante el uso de llamas de ningún tipo. Hágalo solamente con

agua jabonosa; las burbujas le indicarán el escape de gas si hubiera.

Para prevenir accidentes fatales recuerde que en baños y dormitorios únicamente pueden instalarse

artefactos del tipo TIRAJE BALANCEADO. CUALQUIER OTRO SISTEMA ESTA EXPRESAMENTE

PROHIBIDO.

Antes de encender cualquier quemador o artefacto es conveniente comprobar por la posición de las

llaves o por el olfato si se ha producido alguna perdida de gas. Si ello ha ocurrido, cierre la llave

respectiva, suprima toda llama, no encienda ni apague artefactos eléctricos y ventile el ambiente.

Estos artefactos han sido aprobados por el I.G.A. (Instituto del Gas Argentino) bajo normas del

ENARGAS, como así también han pasado por los más exhaustivos controles de calidad que

garantizan el correcto funcionamiento de las unidades.

El número de matricula figura en la etiqueta de aprobación colocada en la unidad (al abrir el cajón

parrilla).

Artefactos para instalación tipo “X” según norma IRAM 2049.

La utilización intensa y prolongada del artefacto puede necesitar una ventilación

complementaria, por ejemplo abriendo una ventana, o una ventilación más eficaz, por

ejemplo aumentando la potencia de la ventilación mecánica, si existe.

CONSEJOS GENERALES DE SEGURIDAD

SU SEGURIDAD Y LA DE TERCEROS ES MUY IMPORTANTE

Este manual y su producto tienen muchos mensajes importantes de seguridad.

!

!

!

Antes de la instalación, asegurarse de que las condiciones de distribución local

(naturaleza y presión del gas) y el reglaje del artefacto son compatibles.

Las condiciones de reglaje de este artefacto estarán inscritas sobre la etiqueta (o la placa

de características).

Este artefacto no debe conectarse a un dispositivo de evacuación de los productos de

combustión. Su instalación y conexión debe realizarse de acuerdo con las normas de

instalación en vigor. Debe ponerse especial atención a las disposiciones aplicables en

cuanto a la ventilación.

ADVERTENCIA: Este aparato no es apto para el uso de personas (incluyendo niños) con capacidades

físicas, sensoriales o mentales, reducidas, o falta de experiencia o conocimiento, a menos que se

encuentre bajo supervisión o instrucción, respecto al uso del aparato, de una persona responsable de

su seguridad.

Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

1

2 3

Puntuación

Más sobre este manual

Entendemos que es bueno tener un manual en papel para tus Whirlpool WFX56DX Cocina. Siempre puedes descargar el manual desde nuestro sitio web e imprimirlo tú mismo. Si deseas tener un manual original te recomendamos contactar con Whirlpool. Es posible que puedan proporcionar un manual original. ¿Estás buscando el manual de tu Whirlpool WFX56DX Cocina en otro idioma? Elija su idioma preferido en nuestra página de inicio y busque el número de modelo para ver si lo tenemos disponible.

Especificaciones

Todos los manuales para Whirlpool Cocinas
Más manuales de Cocinas

Preguntas frecuentes sobre Whirlpool WFX56DX Cocina

Nuestro equipo de atención al cliente busca información útil sobre los productos y responde a las preguntas frecuentes. Si encuentra inexactitudes en las preguntas frecuentes, indíquenoslo usando nuestro formulario de contacto.
