6. Cuando la flama no enciende, retorne la perilla a la posición de apagado y verifique que haya
suministro de gas, ya sea en el tanque o en la línea. También revise las conexiones y tubos,
podrían estar doblados o bloqueados.
7. Habiendo hecho esto, intente encender nuevamente el quemador con ayuda de otro cerillo. Si tuvo
éxito, continúe al paso 8, de lo contrario, retorne al paso 6.
8. Observe la flama, normalmente debe ser azulada y estable; si no es así, proceda a la sección de
“Ajuste de Flamas”, “Flama del quemador de horno”.
9. Habiendo verificado el quemador de horno y ajustado la flama, gire la perilla a la posición de
apagado.
10. Retorne la charola del horno, primero por la parte frontal, luego la trasera y jale hacia usted para
asegurarla. Su estufa ha quedado lista para utilizarse.
Cuando termine de realizar estas operaciones y los resultados sean exitosos, podrá utilizar su estufa
de manera cotidiana.
Ajuste de Flamas
FLAMA DEL QUEMADOR DE HORNO
Las diferentes altitudes sobre el nivel del mar y las variaciones en el suministro de gas, hacen
necesario regular la entrada de aire primario del quemador de horno para obtener una adecuada
mezcla de aire-gas y obtener un buen funcionamiento cuando se utiliza. Los quemadores superiores
se excluyen de esta regulación.
Cuando la flama del quemador de horno no es azulada y
estable, siga esta secuencia para mejorar esta condición:
1. Verifique que la estufa esté completamente fría y todas las
perillas apagadas.
2. Retire la charola del horno empujándola hacia atrás y
Levantándola por el frente. Retírela de la estufa.
3. Localice el tornillo que sujeta el quemador al bastidor frontal
de la estufa y con ayuda de un desarmador, desatornille y
guarde el tornillo junto con la rondana.
4. Sujete el quemador y retírelo de la estufa.
5. Para ajustar el aire, afloje el tornillo del regulador de aire y gire
para abrir o cerrar la ventana (ver figura derecha). Si la flama estaba
amarilla es necesario abrir la ventana. Cuando la flama
es inestable o se separa del quemador, es necesario correr
ligeramente la ventana.
6. Cuando termine de ajustar la ventana, apriete el tornillo del
regulador y coloque nuevamente el quemador dentro de la estufa.
7. Coloque el tornillo con la rondana y apriete para sujetar el quemador.
8. Encienda nuevamente el quemador de acuerdo a la secuencia en “Verificación de funcionamiento”,
“Quemador de horno”. Si la flama ya está estable y azulada, la estufa ha quedado lista para
operación; de lo contrario espere a que el quemador se enfríe y retorne al paso 3.
9. Cuando el quemador de horno ha sido ajustado y está colocado dentro de la estufa, continúe con
la verificación de funcionamiento.
10. Retorne la charola del horno, primero la parte frontal y después asegure la parte trasera.
NOTA: No obstruya la salida de los gases
de combustión del horno o asador. No
debe utilizarse como calefactor de
ambiente.
8
Uso de los Accesorios y características
PARRILLAS DEL HORNO
El horno tiene 4 diferentes posiciones de elevación para la parrilla interior; ésta tiene un tope que
evita se salga completamente cuando es movida hacia afuera. Para cambiar la posición de la parrilla,
siga los siguientes pasos:
1. Jale la parrilla hasta el tope.
2. Levante la parrilla de la parte frontal.
3. Jale nuevamente para liberarla.
4. Seleccione la altura a la cual desea cambiarla.
5. Empuje la parrilla hasta el tope.
6. Levante la parrilla de la parte frontal.
7. Empújela nuevamente para que llegue
hasta el fondo del horno.
COMAL
Dependiendo del modelo de su estufa, entre los accesorios usted podrá encontrar el comal
esmaltado, el cual puede colocar sobre cualquiera de los dos pares de quemadores.
NOTA: Use el comal con FLAMA BAJA.
No use materiales abrasivos, fibras de plástico o metal para limpiarlo, utilice agua jabonosa y una
esponja.
Aluminio
Tapa del quemador
Cuando use los quemadores superiores mantenga siempre la tapa del
quemador en su lugar. La tapa limpia del quemador ayudará a prevenir el
encendido inadecuado y las llamas desiguales. Siempre limpie la tapa del
quemador después de un derrame y como rutina quite y limpie las tapas y
bases tal como lo indica la sección “Cuidado de la estufa”, “Quemadores
superiores”.
9
Abertura del tubo de gas
El gas debe fluir con libertad a través de la abertura del tubo de gas para que el quemador se
encienda adecuadamente. Mantenga esta zona libre de suciedad y no permita el ingreso de
derrames, alimentos, productos de limpieza o cualquier otro material. Para protegerla de los
derrames, siempre use la tapa del quemador.
Orificios del quemador
Una buena llama es de color azul, no amarillo. Mantenga los orificios libres de suciedad y no permita
el ingreso de derrames, alimentos, productos de limpieza o cualquier otro material.
LUZ DEL HORNO
Dependiendo del modelo, su estufa puede estar equipada con luz en el horno, ésta
iluminación es importante para revisar el horneado sin necesidad de abrir la puerta.
La luz de horno se enciende cuando se presiona hacia abajo el interruptor que se
localiza junto a la perilla de extrema izquierda y que tiene el símbolo mostrado a la derecha.
Para apagar la luz, presione nuevamente el interruptor.
Cuando el foco interior deje de funcionar, reemplácelo siguiendo estos pasos:
1. Desconecte el cable tomacorriente de la estufa.
2. Retire el foco girándolo en contra de las manecillas del reloj.
3. Coloque un nuevo foco de 40 Watts especial para aparatos electrodomésticos.
4. Conecte la estufa a la toma corriente.
CAPELO DE VIDRIO
Algunos modelos cuentan con capelo de vidrio. El capelo es de vidrio templado y aunque es
resistente debe manejarse con cuidado para evitar que se rompa. Abra y cierre el capelo sin
golpearlo, no lo deje caer antes de que llegue a su posición horizontal.
Asegúrese que los quemadores estén apagados cuando cierre el capelo y nunca encienda los
quemadores cuando el capelo se encuentre abajo. No coloque recipientes calientes sobre el
capelo.
10
Cuidado de la Estufa
Para mantener su estufa en buenas condiciones de funcionamiento es necesario realizarle limpieza
periódica utilizando agua, jabón y un trapo húmedo. No utilice fibra metálica ya que puede rayar y
dañar permanentemente el esmalte.
Antes de iniciar la limpieza, desconecte el cable tomacorriente y asegúrese que la estufa esté
completamente fría. Limpie regularmente el espacio entre la cubierta superior y el frente de perillas,
las parrillas superiores, tapas y quemadores pueden lavarse con agua y jabón.
El horno tiene el Sistema de Autolimpieza (acabado rugoso), el cual va quemando los residuos de
alimentos que se salpican durante el uso, por lo cual no es necesario que limpie las paredes o el
piso.
QUEMADORES SUPERIORES
Quemadores tipo estándar y súper (en algunos modelos)
Para mantener en buen estado los quemadores de su estufa, es necesario realizarles limpieza
periódica o cada vez que haya un derrame. Realice los siguientes pasos:
1. Verifique que toda la estufa esté completamente fría.
2. Quite las parrillas superiores.
3. Retire la tapa, el quemador y lave con agua jabonosa
Y una esponja. Enjuague perfectamente y seque.
Existen 3 métodos de limpieza de acuerdo al grado de
suciedad de sus quemadores, siga las siguientes
recomendaciones según el grado de suciedad:
a) Deje remojar los quemadores durante 5 minutos en un
recipiente con agua y jabón, después talle los quemadores con fibra verde.
b) Humedezca los quemadores y aplique jabón en polvo, deje actuar durante 5 minutos y
después talle los quemadores con fibra verde.
c) Aplique desengrasante en todo el quemador y deje actuar durante 10 minutos y después
talle con fibra verde.
4. Enjuague perfectamente y seque.
5. Cuando los quemadores estén secos, coloque nuevamente cada uno en su posición
correspondiente junto con su tapa, asegurándose de alinearla con las espigas de alineamiento
(como se indica en la figura de la izquierda).
11
7. Si el flujo de gas está obstruido ocasionado
probablemente por derrame de alimentos,
residuos de comida o residuos de productos
usados para la limpieza, siga las siguientes
recomendaciones:
i) Quite las parrillas y quemadores de la cubierta.
ii) Limpie la abertura del tubo de gas con un paño
húmedo
iii) Introduzca un plastinudo (alambre que se
utiliza para cerrar bolsas de pan), retire el
plástico que cubre el plastinudo o bien si lo
prefiere también puede utilizar un alfiler recto o
aguja. NO UTILICE PALILLOS DE DIENTES.
8. Vuelva a colocar las parrillas del quemador exterior en su lugar.
9. Encienda el quemador. Si el quemador no se enciende valide que estén bien
colocados los quemadores y las tapas de quemador.
PARTES DE ACERO INOXIDABLE
Cuando el modelo de su estufa tenga partes de acero inoxidable, podría suceder que con el tiempo y
uso, se llegaran teñir de amarillo. Para disminuir este efecto, límpielas de la siguiente manera:
1. Verifique que toda la estufa esté completamente fría.
2. Humedezca las partes de acero con agua.
3. Aplique vinagre blanco de caña y frote con una fibra plástica, NO UTILICE FIBRA METÁLICA.
4. Enjuague con agua y seque con un lienzo limpio.
12

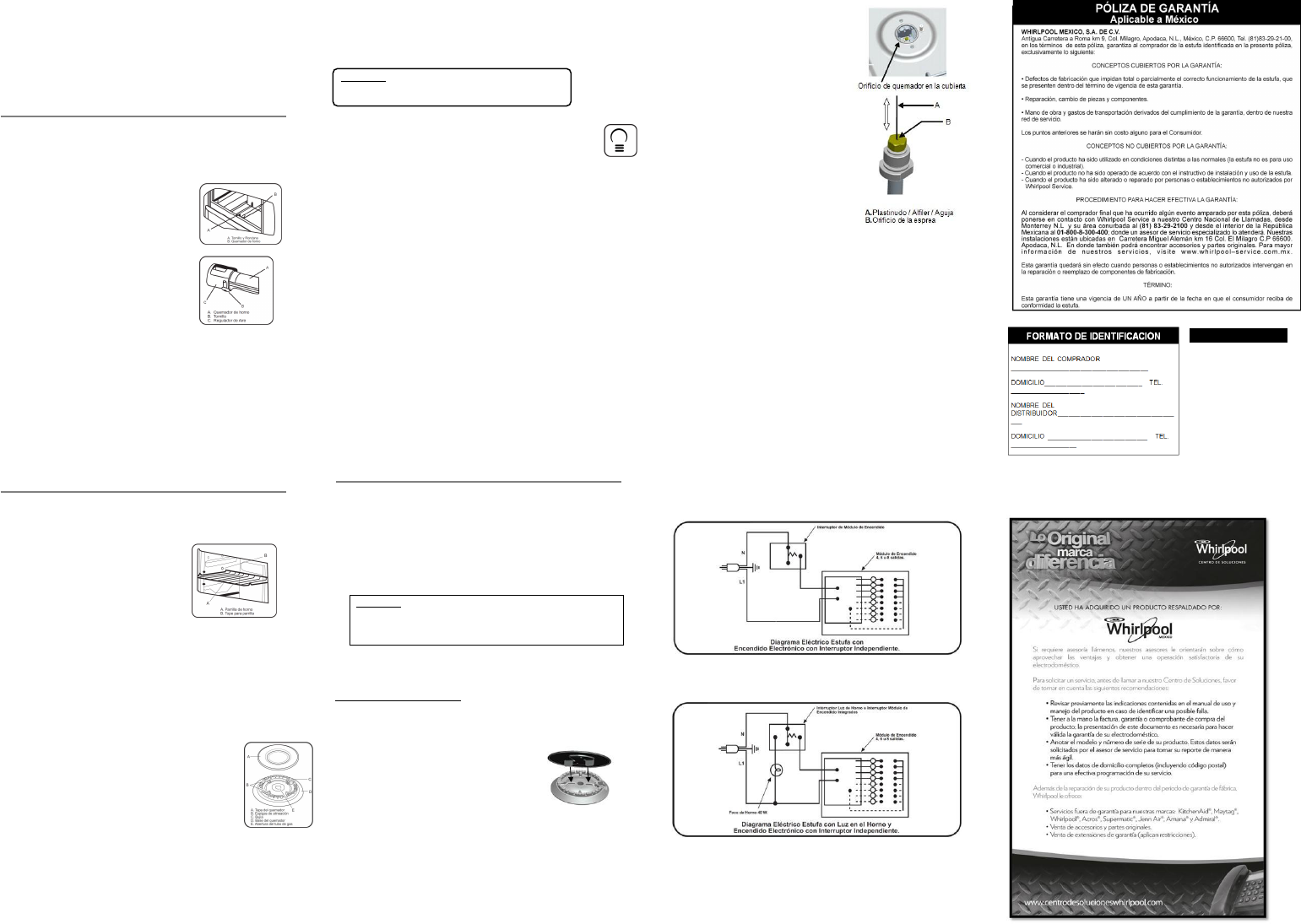

Diagrama Eléctrico
Modelos: WW5000
Modelos: WW5331, WW5931, WW5932.
PRODUCTO FABRICADO POR:
Industrias Acros Whirlpool S.A. de C.V., Unidad Celaya
Carretera Panamericana Km. 280 C.P. 38020, Celaya, Gto.
Tel. 01 (461) 6 18 55 00
13
14
15
IMPORTANTE
No obstruya el flujo de combustión y de ventilación alrededor de los
bordes de la parrilla del quemador.
IMPORTANTE
No utilice sosa caústica o productos de limpieza que la contengan para limpiar la
estufa.
De no seguir esta instrucción se ocasionarán daños permanentes en las superficies
donde se aplique.
Este documento deberá ser presentado para cualquier
trámite relacionado con la garantía de productos adquiridos
dentro de la República Mexicana, si usted compró su
producto en otro país, acuda a la casa
comercial/distribuidor donde fue adquirido.
EL COMPRADOR DEBERÁ MANTENER ESTE
DOCUMENTO EN SU PODER Y EN UN LUGAR
SEGURO.
El consumidor podrá solicitar que se haga efectiva la
garantía que ampara esta póliza, ante la casa comercial
donde se adquirió el producto. En caso de extravío de la
póliza mencionada, el proveedor expedirá una nueva póliza
de garantía, previa presentación de la nota de compra o
factura respectiva.
CENTRO DE SOLUCIONES WHIRLPOOL
Dentro de la República Mexicana
Utilice sin cargo para usted el Servicio Nacional Clientes
Teléfono 01-800-83-004-00
www.centrodesolucioneswhirlpool.com.mx
16-Jul-2015 18:23:53 EDT | RELEASED
