Manual de uso Gardena 2641 Enrollador de manguera

Manual de uso

32

D Lieferumfang

G Parts

F Contents

V Leveromvang

S Innehåll

I Contenuto della confezione

E Contenido

P Fornecimento

Q Leveringens indhold

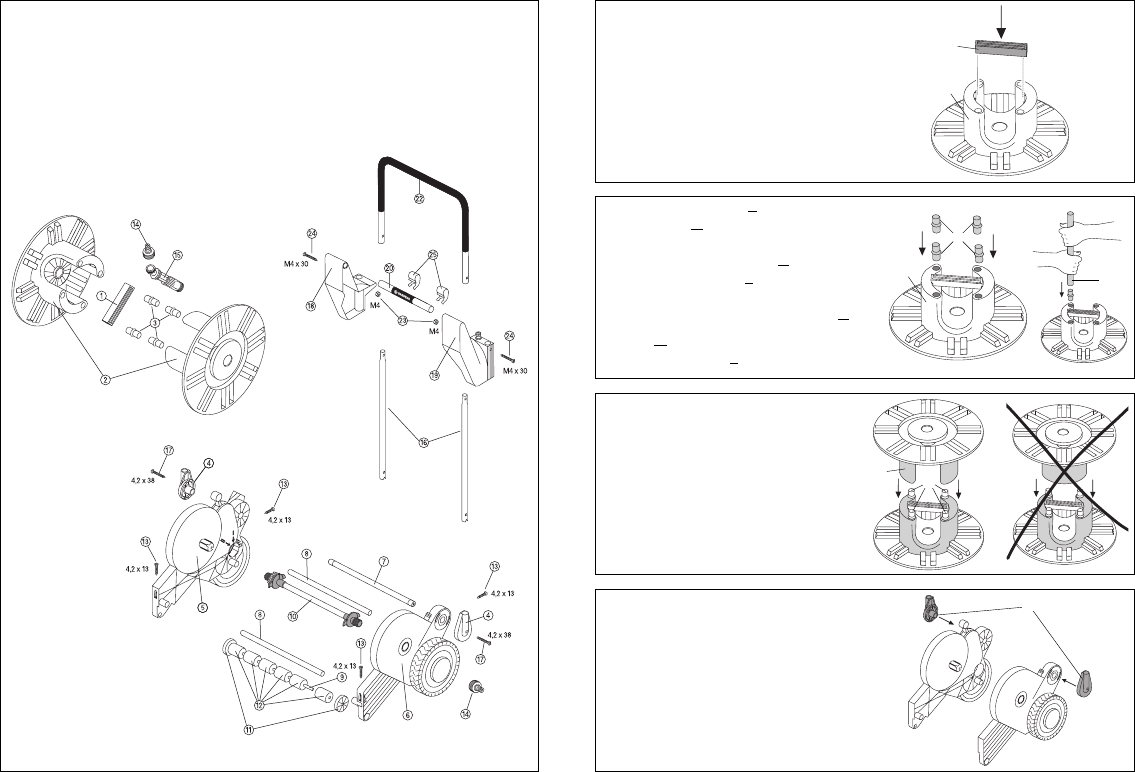

D Verbindungssteg 1 in ein Schlauchtrommelteil 2 einstecken.

G Push connecting web 1 into one part of the drum 2.

F Enficher la barrette de liaison 1 dans une des pièces du tambour 2.

V Verbindingsstuk 1 in een slangtrommeldeel 2 steken.

S Sätt in staget 1 i en av slangtrummans 2 sidodelar.

I Inserire la barretta di supporto 1 in una delle due parti 2 del tamburo.

E Colocar la pieza de unión 1 en una pieza del tambor portamanguera 2.

P Meter travessa de ligação 1 numa parte do carro porta-mangueira 2.

Q Forbindelsesleddet 1 sættes ind i en slangetromledel 2.

D Alle 4 Bolzen 3 mit Hilfe von Rohr 8 in ein Schlauchtrommelteil 2

eindrücken, bis die Verbindung hörbar einschnappt.

G Push all 4 pins 3 into one part of the hose drum 2 using the pipe 8 until

you hear them lock in place.

F Presser les 4 boulons 3 à l'aide du tube 8 dans une seule pièce du

tambour

2 jusqu'à ce que la connexion s'enclenche avec un déclic.

V Alle 4 de bouten 3 met behulp van een buis 8 in één slangtrommeldeel

2 drukken tot de verbinding hoorbaar vastklikt.

S Tryck in alla fyra bultarna 3 ordentligt i en av slangtrummedelarna 2

med hjälp av rör 8 tills det hörs ett knäpp.

I Utilizzando un tubolare di collegamento 8 (fig. 5), introdurre i 4 giunti 3

negli appositi fori e spingerli a fondo fino a udire uno scatto.

E Introducir con fuerza todos los 4 pernos 3 con ayuda del tubo 8 en una

pieza del tambor 2 hasta que encajen perceptiblemente.

P Empurrar fortemente todos os 4 pernos 3 (através de um tubo 8) para

dentro de uma

parte do carro porta-mangueira 2, até que a conexão

encaixe de forma audível.

Q Alle 4 bolte 3 trykkes kraftigt ind i en slangetromledelen 2 ved hjælp af

røret

8, indtil forbindelsen kommer hørbart i indgreb.

D Schlauchtrommelteil 2 lagerichtig und kraftvoll auf die Bolzen 3

drücken, bis die Verbindung hörbar einschnappt.

G Push the other half of the hose drum 2 onto the pins 3 until you hear it

lock in place.

F Presser la pièce de tambour 2 correctement et avec force sur les

boulons

3 jusqu'à ce que la connexion s'enclenche avec un déclic.

V Slangtrommeldeel 2 op de juiste plaats en krachtig op de bouten 3

drukken tot de verbinding hoorbaar vastklikt.

S Tryck ner den andra slangtrummedelen 2 i rätt läge på bultarna 3 tills

ännu ett knäpp hörs.

I Prendere l’altra parte 2 del tamburo e unirla alla prima inserendola sopra

i giunti

3: spingere a fondo fino a udire uno scatto.

E Montar la pieza del tambor 2 en la posición correcta y presionando con

fuerza sobre los pernos

3 hasta que encajen perceptiblemente.

P Empurrar fortemente a parte do carro porta-mangueira 2 na sua posição

correcta contra os pernos

3, até que a conexão encaixe de forma audível.

Q Slangetromledelen 2 trykkes præcist og kraftigt ned på boltene 3,

indtil forbindelsen kommer hørbart i indgreb.

D Holmaufnahmeteile 4 mit der Öffnung nach oben auf die Seitenteile

5 und 6 drücken, bis die Verbindung hörbar einschnappt.

G Press the handle holders 4 onto the sides of the Hose Mobile 5 and 6 with

the openings facing upwards. Press in until you hear them lock in place.

F Presser les pièces de logement de longeron 4 avec l'ouverture vers le haut sur les

pièces latérales

5 et 6, jusqu'à ce que la connexion s'enclenche avec un déclic.

V Steelopnamedelen 4 met de opening naar boven op de zijdelen 5 en 6

drukken tot de verbinding hoorbaar vastklikt.

S Tryck fast handtagsfästena 4 med öppningen uppåt på sidodelarna

5 och 6, tills det knäpper till.

I Applicare i supporti 4 per il manico nelle sedi predisposte sui fianchi 5 e 6:

spingerli bene fino a udire uno scatto.

E Introducir los soportes de la barra 4 con la abertura hacia arriba en las

piezas del tambor

5 y 6 hasta que enclaven perceptiblemente.

P Empurrar as peças de assento das hastes 4 nas peças laterais 5 e 6, com

a abertura virada para cima, até que a conexão encaixe de forma audível.

Q Dragerholderne 4 trykkes med åbningen opad på sidedelene 5 og 6,

indtil forbindelsen kommer hørbart i indgreb.

1

2

3

4

1

2

2

3

2

3

4

5

6

8
