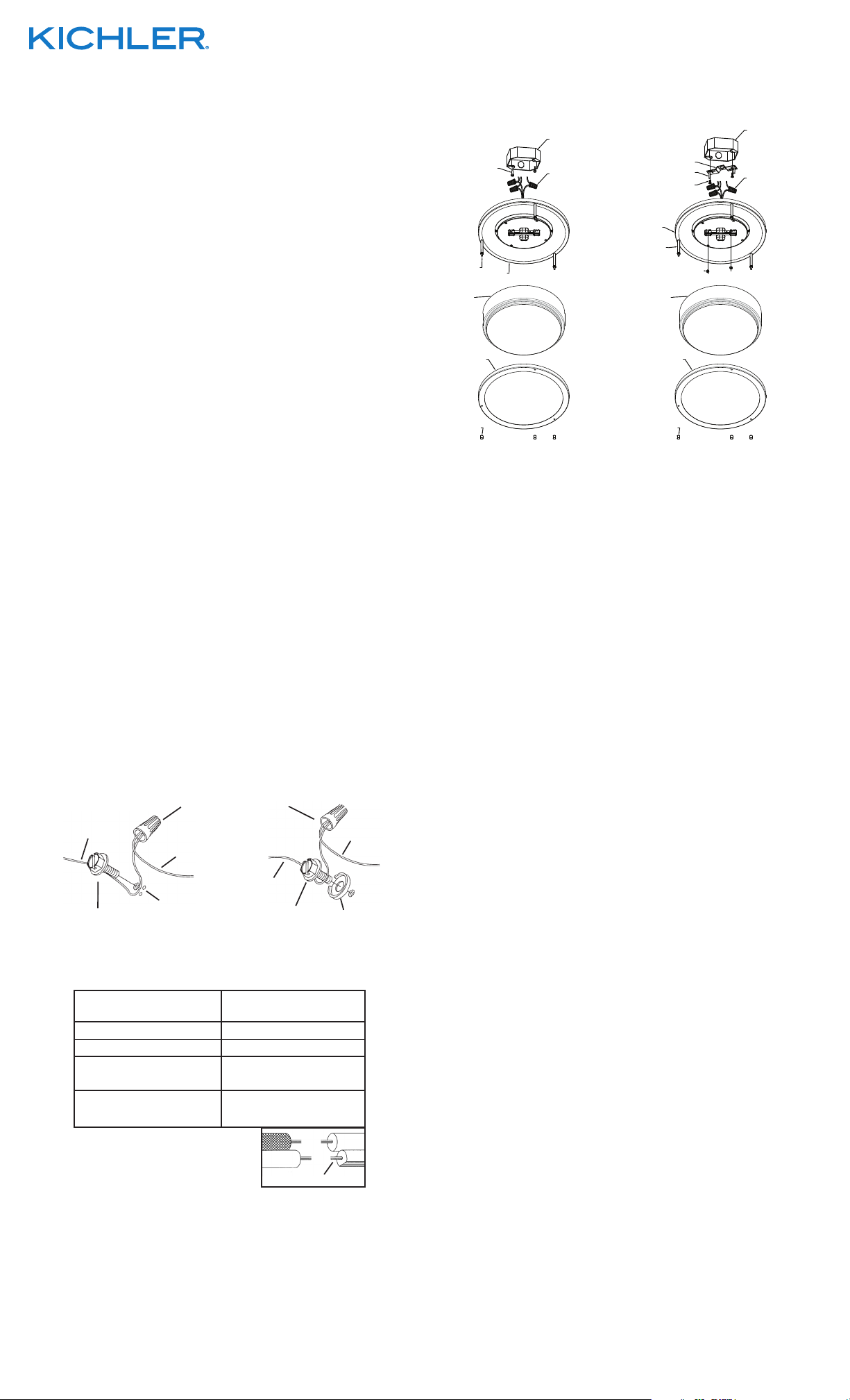

ADVERTENCIA:
• Este artefacto está diseñado para instalarse de acuerdo con
el Código Nacional de Electricidad (NEC, por sus siglas en
inglés) y todas las especificaciones de códigos locales.
• Los cables de suministro no deben usarse a través de o
escondidos detrás de paredes, pisos o techos.
REGULACIÓN DE INTENSIDAD DE LUZ: Este artefacto LED es
compatible solo con los reguladores de intensidad de bajo voltaje
electrónicos.
PRECAUCIÓN – RIESGO DE DESCARGA ELÉCTRICA –
Desconecte la electricidad en el panel principal del
interruptor automático o caja principal de fusibles antes de
comenzar y durante la instalación.
Determine el tamaño de la caja de salida. Mida la distancia entre
los agujeros roscados de la caja de salida. Si la medida es 3-1/2 o
2-3/4 pulgadas siga la instrucción más abajo. Si la medida es 3-1/4
pulgadas, vea las instrucciones para montar a una caja de salida
con 3-1/4 pulgadas de distancia entre agujeros.
Instrucciones para montar a caja de salida con 3-1/2 pulgadas y
2-3/4 pulgadas de distancia entre agujeros.
1) Lea y entienda completamente todas las instrucciones e
ilustraciones antes de proceder con el ensamblaje e insta
lación del artefacto.
2) Si tiene alguna duda sobre cómo instalar este artefacto, o si
el artefacto no opera completamente, contacte a un electri
cista calificado.
3) Todas las partes deben ser usadas como se indica en las
instrucciones. No sustituya partes, deje partes afuera o use
partes que estén gastadas o rotas. El no obedecer estas
instrucciones podría invalidar la clasificación UL, la certifi
cación de C.S.A. y/o la clasificación ETL de este artefacto.
4) El artefacto tiene que conectarse a un circuito de un solo
ramal.
5) La superficie de montaje debe estar limpia, seca y plana, y
ser ¼ de pulgada más grande que la superficie de la
cubierta del artefacto.
6) Instale (2) tornillos de montaje de la abrazadera en la caja
de salida dejando una pequeña cantidad de roscas expues
tas.
7) Instrucciones de puesta a tierra: (Vea la ilustración A o B)
A) En los artefactos donde se proporciona la abrazadera de
montaje con un agujero y dos depresiones elevadas.
Envuelva el alambre a tierra de la caja de salida alrededor
del tornillo a tierra verde y rosque el tornillo en el agujero.
B) En los artefactor donde se proporciona una arandela
cóncava. Ponga el alambre a tierra de la caja de salida
entre la arandela cóncava y el tornillo a tierra verde y
rosque el tornillo en el agujero, en la abrazadera de montaje.
Si se proporciona el artefacto con alambre a tierra, conecte el
alambre a tierra del artefacto al alambrea a tierra de la caja de
salida, con el conector de alambre (no proporcionado), después
de seguir los pasos de arriba. Nunca conecte el alambre a
tierra a los alambres blanco o negro de la alimentación eléctrica.
8) Hacer las conexiones de los alambres (conectores no incluidos.)
Ver el cuadro más abajo para las conexiones correctas y
alambrar de acuerdo a esto.
9) Empuje cuidadosamente las conexiones de cables dentro
de la caja de salida, asegurándose de que todas las conexio
nes queden firmes.
10) Empuje el artefacto al techo, alinee el lado del agujero
grande de la muesca de bocallave con los tornillos en la
caja de salida. Empuje el artefacto al techo y gire el arte
facto en dirección del lado más pequeño de las muescas de
bocallave hasta que pare. Apriete los tornillos de montaje de
la abraza dera para asegurar.
11) Suba el difusor hasta el artefacto. Coloque el borde del difusor
dentro del borde de la placa trasera. Las varillas roscadas en
placa trasera deben estar en el exterior del difusor.
12) Coloque el anillo de refuerzo sobre difusor. Alineelos agujeros
en el anillo con los extremos de las vigas.
13) Tornillo de bloqueo mandos en los pernos con rosca. Apriete
las perillas para asegurar el anillo y el difusor en su sitio.
Instrucciones para montar a caja de salida con 3-1/4 pulgadas de
distancia entre agujeros usando la abrazadera de montaje pro-
vista:
1) Siga los pasos 1-5 de las instrucciones para 3-1/2 y 2-3/4
pulgadas.
2) Empezando del lado de la caja de salida de la abrazadera de
montaje, enrosque (2) tornillos de montaje más largos en los
agujeros roscados espaciados a 2-3/4” pulgadas. Apriete para
asegurar.
3) Suba la abrazadera de montaje a la caja de salida. Los
tornillos más largos deben estar apuntando hacia abajo.
4) Alinee las muescas en la abrazadera de montaje con los
agujeros roscados en la caja de salida. Enrosque (2) tornillos
de montaje de la abrazadera en la caja de salida. Centre la
abrazadera en la caja de salida. Apriete los tornillos para
asegurar.
5) Continúe con los pasos 7-9 de las instrucciones para 3-1/2 y
2-3/4 pulgadas.
6) Empuje el artefacto al techo, alinee el lado del agujero grande
de la muesca de bocallave con los tornillos en la abrazadera
de montaje. Empuje el artefacto al techo y gire el artefacto en
dirección del lado más pequeño de las muescas de bocallave
hasta que pare. Pase (2) arandelas de seguridad y enrosque
(2) tuercas en los tornillos de montaje. Apriete para asegurar.
7) Continuar con los pasos 11 al 13 de 31/2” y 2-3/4”
instrucciones.
Date Issued: 12/30/16 IS-10784LED-US
We’re here to help 866-558-5706
Hrs: M-F 9am to 5pm EST
ARANDELA
TIERRA DE LA
CAJA DE SALIDA
TORNILLO DE TIERRA,
DEPRESIONES
TIERRA
ARTEFACTO
CONECTOR DE ALAMBRE
TIERRA DE LA
CAJA DE SALIDA
TORNILLO DE TIERRA,
VERDE
TIERRA
ARTEFACTO
Conectar el alambre de
suministro negro o rojo al
Conectar el alambre de
suministro blanco al
Negro Blanco
*Cordon paralelo (redondo y liso)
*Cordon paralelo (cuadrado y estriado)
Claro, marrón, amarillio o negro
sin hebra identificadora
Claro, marrón, amarillio o negro
con hebra identificadora
Alambre aislado (diferente del verde)
con conductor de cobre
Alambre aislado (diferente del
verde) con conductor de plata
*Nota: Cuando se utiliza alambre paralelo
(SPT I y SPT II). El alambre neutro es de forma
cuadrada o estriada y el otro alambre será de
forma redonda o lisa. (Vea la ilustracíón).
Hilo Neutral
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VEA EL OTRO LADO DE TRADUCCIONES AL INGLÉS.
Este artefacto cumple con la parte 15 de las Normas de la FCC.
El funcionamiento está sujeto a las siguientes dos condiciones: (1)
Este artefacto no puede causar interferencia perjudicial, y (2) este
artefacto debe aceptar cualquier interferencia recibida, inclusive in-
terferencia que puede causar una operación no deseada.
Nota: Este equipo ha sido probado y se comprobó que cumple con
los límites para un artefacto digital Clase B, de conformidad con la
parte 15 de las Normas de la FCC. Estos límites están diseñados
para proporcionar una protección razonable contra interferencia
perjudicial en una instalación residencial. Este equipo genera, usa
y puede radiar energía de radio frecuencia y, si no se instala y usa
de acuerdo con las instrucciones, puede causar interferencia per-
judicial las comunicaciones de radio. Sin embargo, no hay garantía
que la interferencia no ocurrirá en una instalación en particular. Si
este equipo sí causa interferencia perjudicial a la recepción de radio
o televisión, que puede ser determinado enciendo y apagando el
equipo, se alienta al usuario a que trata de corregir la interferencia
con una o más de las siguientes medidas:
• Reoriente o cambie de lugar la antena de recepción.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en un receptáculo en un circuito diferente de
donde está conectado el receptor.
• Consulte al distribuidor o a un técnico de radio/TV
experimentado para ayuda.
10784/10786LED
ANILLO
PERILLAS DE SUJECIÓN
DIFUSOR
VARILLAS ROSCADI
PLACA TRASERA
CONECTORES DE ALAMBRE
CAJA DE SALIDA
ANILLO
PERILLAS DE SUJECIÓN
DIFUSOR
VARILLAS ROSCADI
PLACA TRASERA
CONECTORES DE ALAMBRE
CAJA DE SALIDA
INSTALACI ÓN DE
3" CAJA DE SALIDA
TORNILLO DE MONTAJE
ABRAZADERA DE MONTAJE
TORNILLOS DE MONTAJE
DE LA ABRAZADERA
TORNILLOS DE MONTAJE
DE LA ABRAZADERA
