INSTRUCCIONES PERTINENTES A UN RIESGO DE ICENDIO O LESION A LAS PERSONAS

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

¡La lámpara encendida es CALIENTE!

ADVERTENCIA — Para disminuir el riesgo de INCENDIO O LESION A LAS PERSONAS.

1) Apague / desenchufe y deje que se enfríe antes de cambiar la lámpara.

2) ¡La lámpara se CALIENTA rápidamente! Haga contacto del conmutador/enchufe sólo cuando encienda.

3) No toque la lente o la capucha caliente.

4) Nopermanezcaenlaluzsisientetibialapiel.(Laluzesintensa,puedecausar“quemadurasdesol”).

5) No mire directamente a la lámpara encendida.

6) Mantenga la lámpara alejada de los materiales que puedan encenderse.

7) Use solamente con el vatiaje y la lámpara marcados en el artefacto.

8) No toque el vidrio del interior de la lámpara en ningún momento. Use un paño suave. El aceite del cuerpo puede dañar la

lámpara.

9) No haga funcionar el artefacto con una lente dañada o faltante.

INSTRUCCIONES DE SEGURIDAD

Primero lea esto

Guarde estas instrucciones

Este artefacto se debe instalar de acuerdo con el Código Eléctrico Nacional (NEC, por sus siglas en inglés) y con las especiﬁ-

caciones del código local. No cumplir con estos códigos e instrucciones puede resultar en lesiones graves y/ o en daños a la

propiedad y anulará la garantía.

1) ADVERTENCIAERTENCIA: Este artefacto no debe instalarse a menos de 10 pies (3 m) de una piscina (alberca), spa o fuente.

2) Esteartefactodebeutilizarsesolamenteconunaunidaddepotencia(tranformador)concapacidadnominalmáximade300

vatios (25 amp.) 15 voltios.

3) De acuerdo con los requisitos del Código Eléctrico Nacional (NEC por sus siglas en inglés), el alambre clasiﬁcado para soterrado

directo se debe enterrar un mínimo de 6 pulgadas [152 mm.] debajo de la superﬁcie del terreno.

 • Elalambrecalibre8puedecomprarseenlongitudde250’(76m.),15503-BK

 • Elalambrecalibre10puedecomprarseenlongitudde250’(76m.),15504-BK

 • Elalambrecalibre12puedecomprarseenlongitudesde75’(22m.),15550-BK;100’(30m.),15501-BK;250’(76m.),15502-BK; 

 500’(152m.),15505-BK;y1000’(304m.),15506-BK.

4) Elartefactonodebeutilizarseconlámparasdehalógeno,amenossqueelartefactoestémarcadoparausarcontales 

lámparas.

5) Las conexiones de cableado se deben hacer con las conexiones del(los) dispositivos) de conexión de cableado aprobados/

de la lista, adecuados para la aplicación. No exceda las especiﬁcaciones de combinación de cableado del fabricante para el

tamaño y cantidad de conductores.

PRECAUCION

CUANDO SE INSTALE SISTEMAS DE ALUMBRADO KICHLER PARA JARDINES (YA SEA DE VOLTAJE DE LINEA O CON VOLTAJE BAJO) SE DEBE TENER

CUIDADO DE MAINTNERLOS ALEJADOS DE MATERIALES QUE PUEDAN SER COMBUSTIBLES EN POTENCIA.

AL DAR SERVICIO DE MANTENIMIENTO A ESTOS SISTEMAS, ASEGURESE DE DESPEJAR LAS HOJAS, CONOS DE PINO, RECORTES DEL PASTO, CUBIERTA DE

PAJA O CUALQUIER BASURA QUE SE HAYA ACUMULADO EN LA BOMBILLA DE LUZ, EL LENTE O EL SOPORTE DE LA BOMBILLA.

MONTAJE E INSTALACIÓN

1) Determine el lugar deseado para el artefacto y perfore el agujero. El agujero debe ser de aproximadamente 6" (152 mm.) de

diámetro y 10" (254 mm.) de profundidad.

2) Llene la parte inferior del agujero con 3" (76 mm.) aproximadamente de grava de tamaño pequeño.

3) Quite los tornillos de la parte superior del artefacto y luego quite la tapa, la pantalla y el conjunto de la horquilla.

4) Para instalar la lámpara incandescente: Ensamble las presillas de goma al yugo con la ranura superior mirando hacia el centro.

Las presillas de goma deben estar espaciadas de manera igual.

Para instalar la lámpara LED: Ensamble las presillas de goma al yugo. El extremo más grueso de cada presilla de goma debe

mirar hacia arriba. Esto permitirá que la lámpara LED se inserte de manera apropiada. Las presillas de goma deben estar espacia

das de manera igual.

5) Conecte los alambres a los contactos en la parte posterior de la bombilla y encaje a presión la bombilla en las abrazaderas de goma.

6) Inserte el conjunto de la horquilla con la bombilla en el artefacto. La empaquetadura alrededor del tope del conjunto de la horquilla

se debe inspeccionar y asegurarse de que esté limpia y exenta de escombros.

7) Ponga la pantalla y la tapa en la parte superior del artefacto y asegure en el lugar con los tornillos.

8) Coloque el artefacto en el hoyo y rellene con tierra alrededor del artefacto.

9) Haga las conexiones de cableado usando del conector de hilo (o alambre) Kichler

Pro Series suministrado y siguiendo las

instrucciones de incluidas, o usando otro método de conexión de cableado aprobado (no se suministra.)

Date Issued: 2/20/15 IS-15194-US

For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page

Para informacion de la garantia por favor visite: www.landscapelighting.com/portal/warranty_page

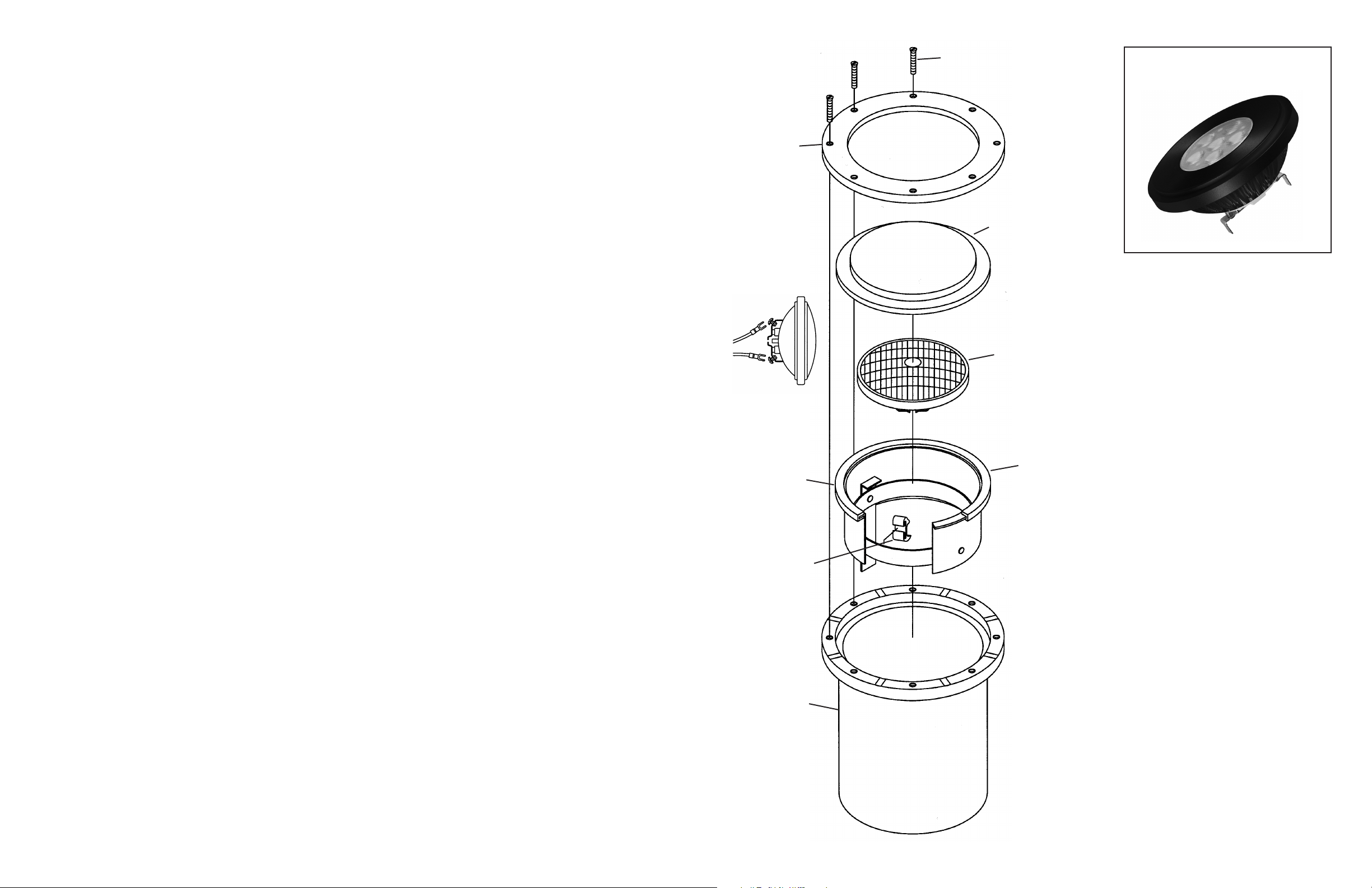

BULB

BOMBILLA

RUBBER CLIP

ABRAZADERA

YOKE ASSEMBLY

CONJUNTO DE LA

HORQUILLA

SCREW

TORNILLO

CAP

TAPA

GLASS

VIDRIO

GASKET

EMPAQUETADURA

FIXTURE

ARTEFACTO

FIG. 2

CLIP DEETAIL

DETALLE DE LA

PRESILLA

Fixture with LED Lamp

Artefacto con la lámpara LED
