INSTRUCCIONES DE SEGURIDAD

PRIMERO LEA ESTO

GUARDE ESTAS INSTRUCCIONES

Este artefacto se debe instalar de acuerdo con el Código Eléctrico

Nacional (NEC, por sus siglas en inglés) y con las especicaciones del

código local. No cumplir con estos códigos e instrucciones puede

resultar en lesiones graves y/ o en daños a la propiedad y anulará la

garantía.

1) Advertenciaertencia: Este artefacto no debe instalarse a menos de

10 pies (3 m) de una piscina (alberca), spa o fuente.

2) Este artefacto debe utilizarse solamente con una unidad de potencia

(tranformador) con capacidad nominal máxima de 300 vatios (25 amp.)

15 voltios.

3) El alambre del artefacto calibre No. 18 no es para soterrado directo.

4) El alambre clasicado para soterrado directo se debe enterrar un mínimo

de 6 pulgadas (152 mm) debajo de la supercie del terreno.

NOTA: Si necesita alambre de soterrado directo adicional, comuníquese

con su distribuidor local Kichler® de productos de jardinería ornamental.

• El alambre calibre 8 puede comprarse en longitud de 250’ (76 m.),

15503-BK

• El alambre calibre 10 puede comprarse en longitud de 250’ (76 m.),

15504-BK

• El alambre calibre 12 puede comprarse en longitudes de 75’ (22 m.),

15550-BK; 100’ (30 m.), 15501-BK; 250’ (76 m.), 15502-BK; 500’ (152 m.),

15505-BK; y 1000’ (304 m.), 15506-BK.

5) El artefacto no debe utilizarse con lámparas de halógeno, a menoss que

el artefacto esté marcado para usar con tales lámparas.

6) Las conexiones de cableado se deben hacer con las conexiones del(los)

dispositivos) de conexión de cableado aprobados/ de la lista, adecuados

para la aplicación. No exceda las especicaciones de combinación de

cableado del fabricante para el tamaño y cantidad de conductores.

MONTAJE E INSTALACIÓN

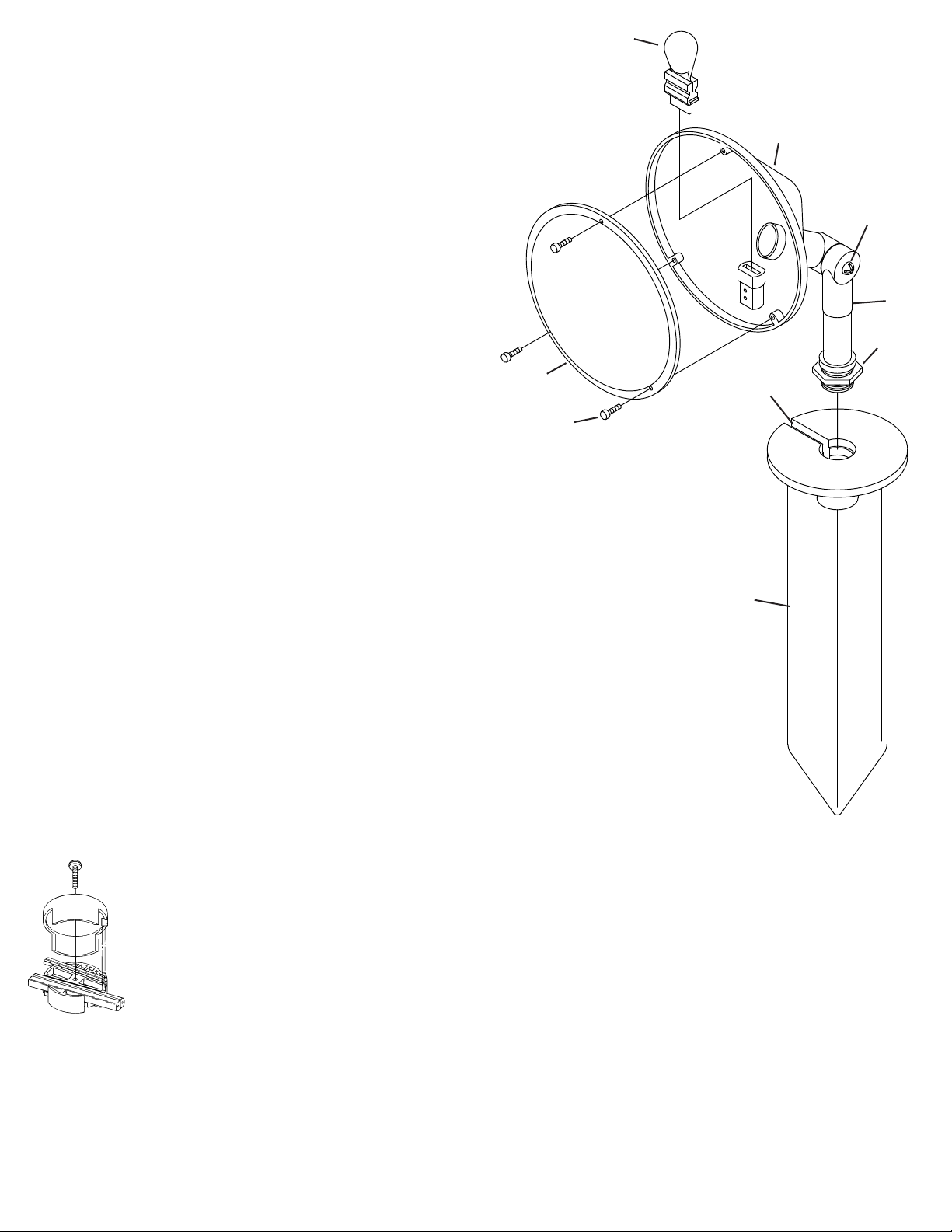

1) Determine el lugar deseado para montar el artefacto.

2) En el lugar deseado, martille la estaca (A) en el suelo. Para evitar dañar

la estaca, coloque una tabla en la parte superior de la estaca mientras esté

martillando. Si el suelo es duro y es difícil instalar la estaca, haga un corte

cruzado en el suelo usando una pala plana.

3) Limpie el área del terreno en la ranura (J) del canal de cables en la parte

superior de la estaca (A).

4) Atornille la contratuerca (B) en el extremo del vástago (C).

5) Coloque un cable de 12 V en la ranura (J) del canal de cables y atornille el

vástago en la estaca (A). Si el montaje no parece derecho, ajuste empujando o

estirando de la estaca solamente.

6) Instale la bombilla (E) que se provee al casquillo (F) dentro del cuerpo (D) del

artefacto.

7) Alinee los agujeros en el difusor (G) con los agujeros roscados en el cuerpo (D)

del artefacto.

8) Asegure el difusor (G) en su lugar usando tornillos de mariposa (H).

9) APAGUE LA ALIMENTACIÓN ELÉCTRICA.

10) Haga las conexiones de cableado usando el Quic Disc

™

suministrado y siguiendo

las instrucciones de abajo, o usando otro método de conexión de cableado

aprobado (no se suministra.)

11) Ajuste el ángulo del artefacto aojando el tornillo (J) en el centro de la rótula (K).

12) Ajuste la dirección del artefacto utilizando la contratuerca (B) contra la estaca (A).

Date Issued: 12/2/11 IS-15361-US

For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page

Para informacion de la garantia por favor visite: www.landscapelighting.com/portal/warranty_page

INSTRUCCIONES DE ALAMBRADO DE QUIC DISC

™

Apague la alimentación de energía.

El largo total del alambre calibre 18 del artefacto se puede utilizar para conectar con un cable calibre 10 ó 12, con tal que se cumplan las condi-

ciones siguientes:

• El alambrado se debe proteger encaminando cerca al artefacto o accesorio o asegurado a la estructura de un edicio, tal como una casa o

cubierta.

• El alambrado calibre 18 del artefacto debe cortarse de manera que se una al conector dentro de las 6 pulgadas del artefacto o de la estructura

del edicio.

• Si fuere necesario hacer las conexiones bajo tierra, como máximo 6 pulgadas del alambre calibre 18 del artefacto se debe enterrar.

El conector Quic Disc

™

está diseñado para instalar un artefacto y acomodar un alambre de artefacto de calibre 18 y otro de calibre 10, o bien un

alambre de alimentación de calibre 12.

Coloque el alambre de alimentación calibre 10 a través del área marcada calibre 10 en el Quic Disc

™

o ponga el alambre de alimentación calibre

12 a través del área marcada calibre 12 en el Quic Disc

™

Ponga el alambre calibre 18 del artefacto a través del área marcada calibre 18 en el Quic Disc

™

Después que los alambres estén en su lugar, conecte el tope del Quic Disc

™

a la base con el tornillo que se provee, asegurándose de que los alambres

permanezcan en la porción inferior del Quic Disc

™

, y el tornillo esté todo apretado hacia abajo.

Los contactos automáticamente perforarán la aislación de los alambres. El exceso de alambre calibre 18 del artefacto que sobresale del extremo Quic Disc

™

debe

cortarse.

No haga otras conexiones de cableado al alambre del artefacto de calibre 18.
