Manual de uso

For warranty information please visit: kichler.com/customer-care/warranty-information/landscape-warranty

Para informacion de la garantia por favor visite: kichler.com/customer-care/warranty-information/landscape-warranty

IS-16097-US

We’re here to help 866-558-5706

Hrs: M-F 9am to 5pm EST

Estamos aquí para ayudarle 866-558-5706

Horario: Lunes-Viernes 9am a 5pm EST (hora ocial del este)

SAFETY INSTRUCTIONS

READ THIS FIRST

KEEP THESE INSTRUCTIONS

CAUTION – RISK OF SHOCK –

Disconnect Power at the main circuit breaker panel or main fusebox before

starting and during the installation.

This xture is intended for installation in accordance with the National

Electric Code (NEC) and Local code specications. Failure to adhere to these

codes and instructions may result in serious injury and/or property damage

and will void the warranty. If you are not familiar with code requirements,

installation by a certied electrician is recommended.

Instructions for adding the Hexcell Louver Part No. 16097BK

to the In-Ground Fixtures 16023CBR27, 16023CBR30, 16024CBR27,

16024CBR30, 16025CBR27 and 16025CBR30.

This item is used in conjunction with Hexcell Louver Part No. 16075BK.

INSTALLATION

1) First assemble Hexcell Louver to retaining ring and then snap the retaining ring

with Hexcell Louver into the lens holder (see Fig. 1).

2) Remove 8 screws, trim ring and glass cover, place hardware in a secure place

(see Fig. 2).

3) First, insert leg of lens holder in mounting hole on light module closest to

programing sensor, press down until leg locks in place (see Fig. 3). Secondly,

pivot lens holder so that the other leg lines up with the other mounting hole.

Flex other leg into hole and press down until leg locks in place (see Fig. 4).

4) Once Hexcell Louver is installed, reassemble glass cover and trim ring using

the 8 screws (see Fig. 2).

5) To ensure proper sealing of unit, replace all 8 screws and hand tighten screws

to where the screw begins to engage with the housing.

6) Once all screws are in place, use the numbers on the trim ring and torque each

screw following the torqueing sequence. Tighten each screw in pattern 20-25

in-lbs (2.3-2.8 N-m) (see Fig. 5).

INSTRUCCIONES DE SEGURIDAD

PRIMERO LEA ESTO

GUARDE ESTAS INSTRUCCIONES

PRECAUCIÓN – RIESGO DE DESCARGA ELÉCTRICA –

Desconecte la electricidad en el panel principal del interruptor automático o

caja principal de fusibles antes de comenzar y durante la instalación.

Este artefacto se debe instalar de acuerdo con el Código Eléctrico Nacional

(NEC, por sus siglas en inglés) y con las especicaciones del código local.

No cumplir con estos códigos e instrucciones puede resultar en lesiones

graves y/ o en daños a la propiedad y anulará la garantía. Si no está

familiarizado con los requisitos del código, la instalación se recomienda un

electricista certicado.

Instrucciones para agregar la Rejilla Hexcell N.º de pieza 16097BK a los artefactos

de instalación en tierra 16023CBR27, 16023CBR30, 16024CBR27, 16024CBR30,

16025CBR27 y 16025CBR30.

Este artículo se utiliza junto con la Rejilla Hexcell N.º de pieza 16075BK.

INSTALACIÓN

1) Primero ensamble la Rejilla Hexcell en el anillo de retención y luego encaje el

anillo de retención con la Rejilla Hexcell en el soporte de la lente

(vea la Fig. 1).

2) Retire los 8 tornillos, el anillo de guarnición y la cubierta de vidrio, y coloque

los accesorios en un lugar seguro (vea la Fig. 2).

3) Primero, inserte la pata del soporte de la lente en el oricio de montaje del

módulo de luz más cercano al sensor de programación, presione hacia abajo

hasta que la pata se bloquee en su lugar (vea la Fig. 3). En segundo lugar, gire

el soporte de la lente de modo que la otra pata se alinee con el otro oricio de

montaje. Flexione la otra pata en el oricio y presione hacia abajo hasta que la

pata se bloquee en su lugar (vea la Fig. 4).

4) Una vez instalada la Rejilla Hexcell, vuelva a ensamblar la cubierta de vidrio y

el anillo de guarnición usando los 8 tornillos (vea la Fig. 2).

5) Para asegurar el sellado correcto de la unidad, vuelva a colocar los 8 tornillos

y apriete los tornillos a mano hasta que el tornillo empiece a encajar

con la carcasa.

6) Una vez que todos los tornillos estén en su lugar, use los números en el anillo

de guarnición y apriete cada tornillo siguiendo la secuencia de apriete. Apriete

cada tornillo en el patrón de 20-25 libras pulgada (2.3-2.8 N-m) (vea la Fig. 5).

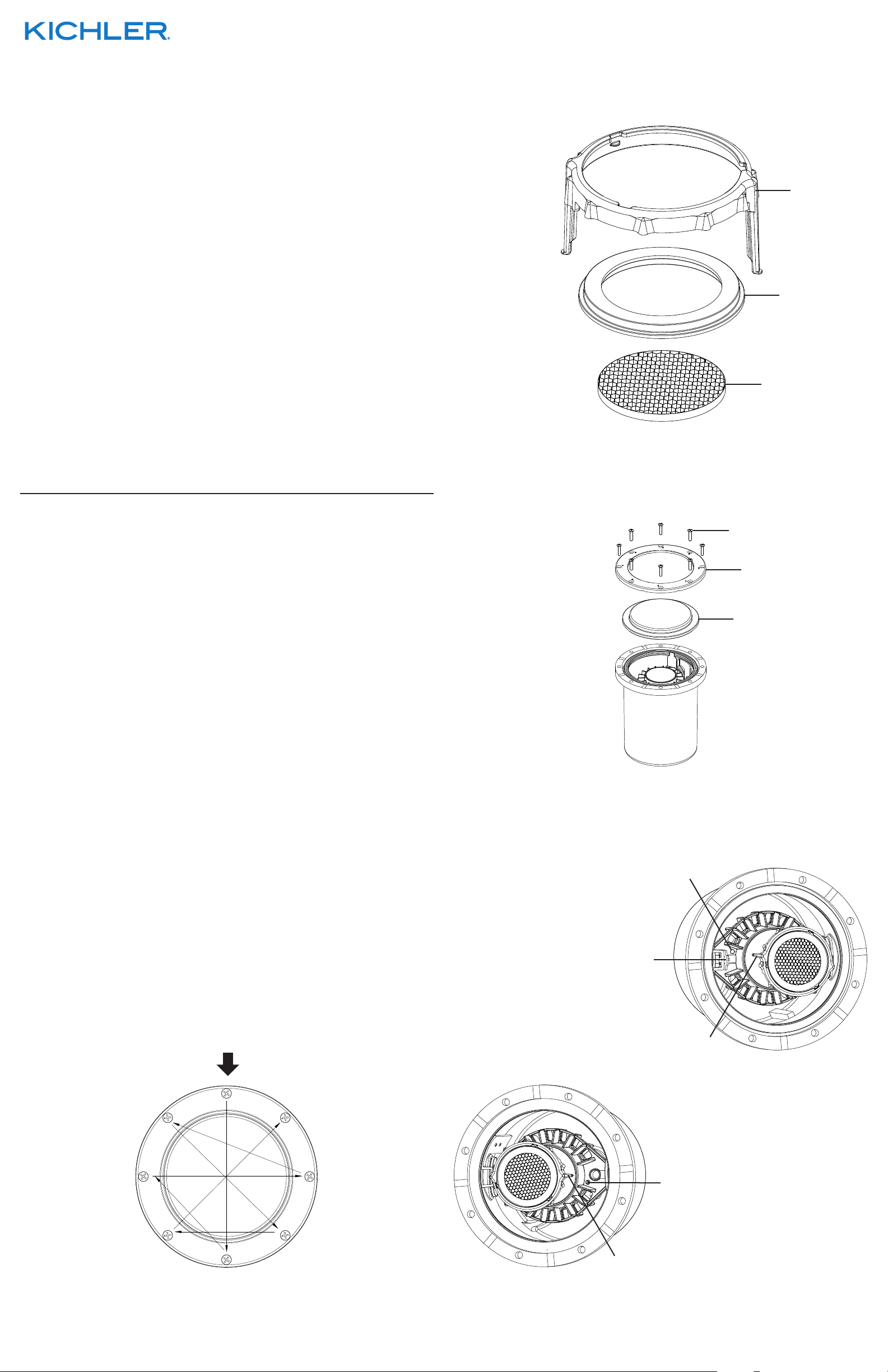

START

INICIO

Fig. 5

Fig. 1

Fig. 3

Fig. 4

Fig. 2

LENS HOLDER

SOPORTE DE

LA LENTE

RETAINING RING

ANILLO DE

RETENCIÓN

HEXCELL LOUVER

REJILLA HEXCELL

SCREWS

TORNILLOS

TRIM RING

ANILLO DE GUARNICIÓN

GLASS COVER

CUBIERTA DE VIDRIO

PROGRAMMING SENSOR

SENSOR DE

PROGRAMACIÓN

LENS HOLDER LEG

PATA DEL SOPORTE DE

LA LENTE

LENS HOLDER LEG

PATA DEL SOPORTE DE

LA LENTE

MOUNTING HOLE ON LIGHT MODULE

ORIFICIO DE MONTAJE DEL MÓDULO

DE LUZ

MOUNTING HOLE ON LIGHT MODULE

ORIFICIO DE MONTAJE DEL MÓDULO

DE LUZ
