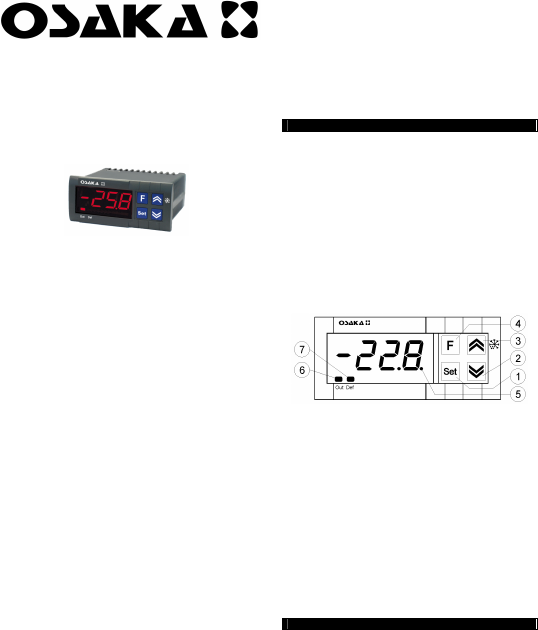

OSAKA – OT 31 Z / OT 31 AZ – MANUAL DE USUARIO – v.2.0 – PÁG. 1

OT 31 Z / OT 31 AZ

REGULADOR ELECTRÓNICO

DIGITAL PARA

REFRIGERACIÓN

MANUAL DE USUARIO

INTRODUCCIÓN:

En el presente manual está contenida la información necesaria

para una correcta instalación y las instrucciones para la

utilización y mantenimiento del producto, por lo tanto se

recomienda leer atentamente las siguientes instrucciones.

Esta documentación se ha realizado con el objetivo de

profundizar en la utilización y funcionamiento del equipo, no

obstante, OSAKA no asume ninguna responsabilidad de la

mala utilización del mismo.

Lo mismo se dice para cada persona o sociedad implicadas

en la creación del presente manual.

La presente publicación es propiedad exclusiva de OSAKA que

prohíbe su absoluta reproducción y divulgación, así como

parte del mismo, a no ser de estar expresamente autorizado.

OSAKA se reserva de aportar modificaciones estéticas y

funcionales en cualquier momento y sin previo aviso.

ÍNDICE

1 DESCRIPCIÓN DEL INSTRUMENTO

1.1 DESCRIPCIÓN GENERAL

1.2 DESCRIPCIÓN DEL PANEL FRONTAL

2 PROGRAMACIÓN

2.1 PROGRAMACIÓN DEL SET POINT

2.2 PROGRAMACIÓN DE LOS PARÁMETROS

2.3

PROTECCIÓN DE LOS PARÁMETROS MEDIANTE

PASSWORD

2.4 NIVELES DE PROGRAMACIÓN DE PARÁMETROS

2.5 FUNCIÓN ON / STAND-BY

3 ADVERTENCIAS PARA INSTALACIÓN Y USO

3.1 USO

3.2 MONTAJE MECÁNICO

3.3 CONEXIONADO ELÉCTRICO

3.4 ESQUEMA ELÉCTRICO DE CONEXIONADO

4 FUNCIONAMIENTO

4.1 MEDIDA Y VISUALIZACIÓN

4.2 REGULACIÓN DE TEMPERATURA

4.3

FUNCIÓN DEL PROTECCIÓN DEL COMPRESOR Y

RETARDO EN EL ARRANQUE

4.4 CONTROL DE DESCARCHE

4.5 DESCARCHE MANUAL

4.6 FUNCIONAMIENTO DE LA TECLA “F”

4.7

CONFIGURACIÓN DE PARÁMETROS CON COPY

KEY

5 TABLA DE PARÁMETROS PROGRAMABLES

6 PROBLEMAS, MANTENIMIENTO Y GARANTÍA

6.1 SEÑALES DE ERROR

6.2 LIMPIEZA

6.3 GARANTÍA Y REPARACIONES

7 DATOS TÉCNICOS

7.1 CARACTERÍSTICAS ELÉCTRICAS

7.2 CARACTERÍSTICAS MECÁNICAS

7.3 DIMENSIONES MECÁNICAS

7.4 CARACTERÍSTICAS FUNCIONALES

7.5 CODIFICACIÓN DEL INSTRUMENTO

1 – DESCRIPCIÓN DEL INSTRUMENTO

1.1 – DESCRIPCIÓN GENERAL

El modelo OT 31 Z / OT 31 AZ es un regulador digital que se

utiliza en aplicaciones de refrigeración, dotado de control de

temperatura tipo ON/OFF y control de descarche con

intervalos de tiempo mediante parada del compresor. El

instrumento tiene 1 salida relé y una entrada configurable para

sonda de temperatura PTC o NTC. Tiene 4 teclas de

programación, un display con 4 dígitos y 2 led de señalización.

Otras características son: protección de los parámetros de

programación mediante password personal, arranque y paro

(stand-by) mediante la tecla “F”, la configuración de los

parámetro mediante el dispositivo COPY KEY y alimentación

dentro del rango 100 ... 240 VAC.

1.2 – DESCRIPCIÓN DEL PANEL FRONTAL

1 – Tecla Set: Permite programar el Set point y los

parámetros de funcionamiento.

2 - Tecla DOWN: Permite decrementar los valores de

programación y la seleccionar de los parámetros.

3 - Tecla UP/DEFROST: Permite incrementar los valores de

programación, seleccionar los parámetros y activar el

descarche manual.

4 - Tecla F: Programable mediante el parámetro “USrb” para

actuar como ON/OFF(Stand-by). En la modalidad de

programación de los parámetros ocultos, se utiliza para

modificar la visibilidad de los parámetros (ver par. 2.4).

5 - Led SET: Indica que se está en la modalidad de

programación y el nivel de programación de parámetros.

Además indica que el equipo está en estado de Stand-by.

6 - Led OUT: Indica el estado de la salida del compresor (o

del dispositivo de control de la temperatura): on (encendido),

off (apagado) o inhibida (en intermitencia)

7 - Led DEF: Indica que se está ejecutando el descarche.

2 - PROGRAMACIÓN

2.1 – PROGRAMACIÓN DEL SET POINT

Pulsar la tecla Set, el display visualizará SP alternándolo con

el valor programado.

Para modificarlo actuar sobre las teclas UP o DOWN para

incrementar o decrementar el valor.

Estas teclas actúan a pasos de un dígito, pero si se mantienen

pulsadas más de un segundo, el valor se incrementa o

disminuye de forma rápida y después de dos segundos en la

misma condición, la velocidad aumenta más para alcanzar

rápidamente el valor deseado.
